交流稳压器用整形工具组件结构设计

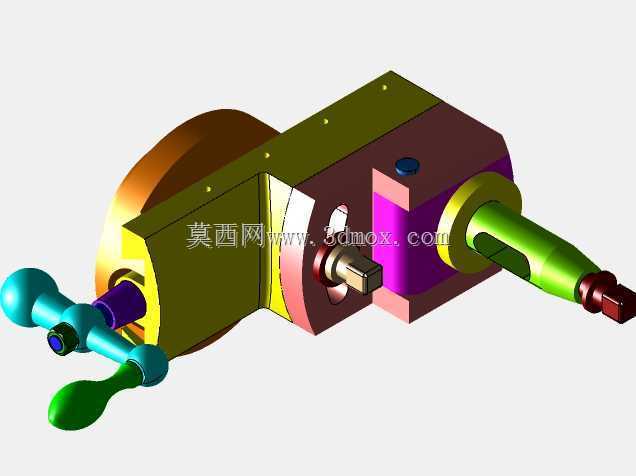

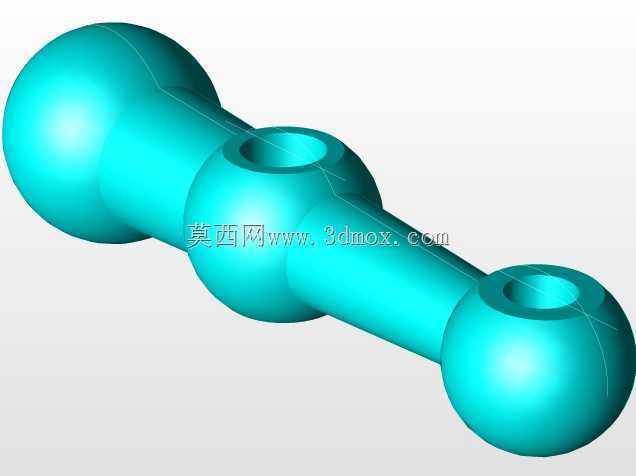

　　在交流稳压器的铁芯叠装、绕组整形生产工序中，这类整形工具组件是直接决定铁芯叠片整齐度、绕组端部规整度的核心工装，直接影响稳压器成品的空载损耗、噪音水平以及运行稳定性，是稳压器生产线上叠片、压装工位不可或缺的作业工装。不同于通用压装工具，该组件的结构完全围绕稳压器铁芯与绕组的异形轮廓做适配，主体采用分体式模块化设计，左侧的双操作手柄分别对应粗调进给与精调锁止功能，长柄绿色手柄负责大行程快速进给，可在工件初步就位后快速推动压装头靠近待整形部位，短柄蓝色手柄负责小行程精压，在压装头接触工件后提供更精准的压力控制，避免压力过大导致硅钢片绝缘层破损或是绕组绝缘层压伤，两个手柄的操作角度经过人体工学优化，作业人员站立操作时无需过度抬臂或弯腰，

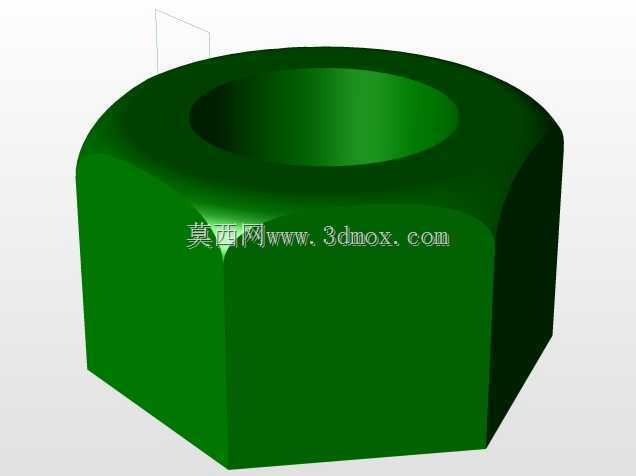

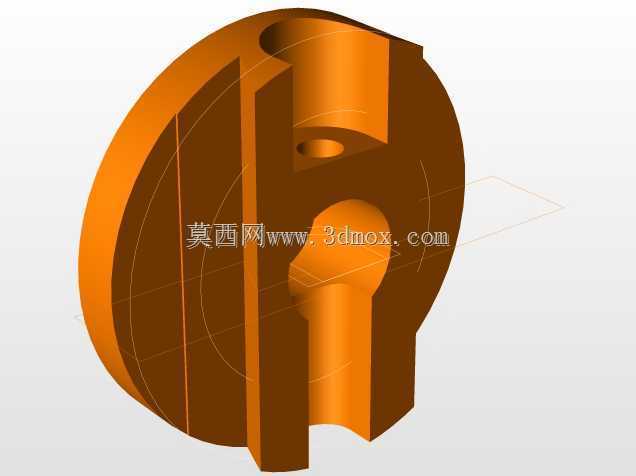

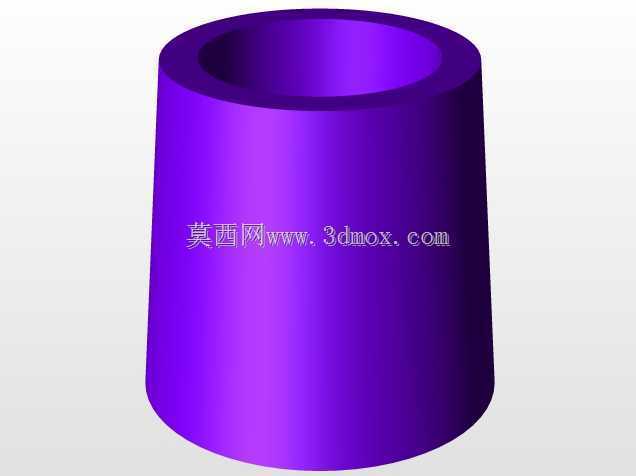

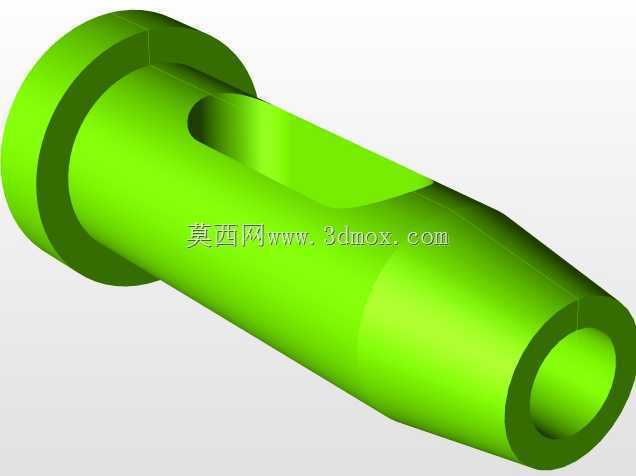

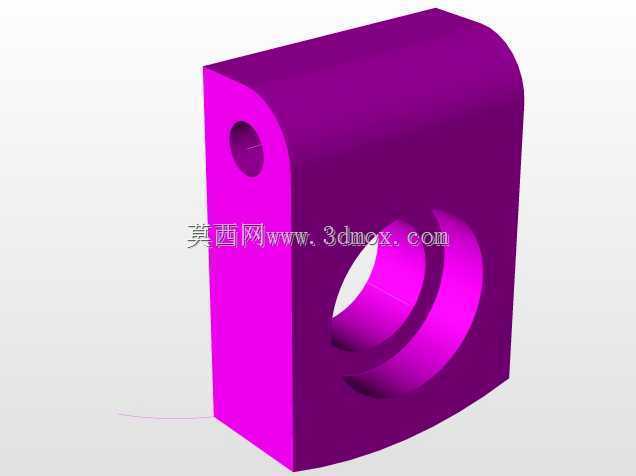

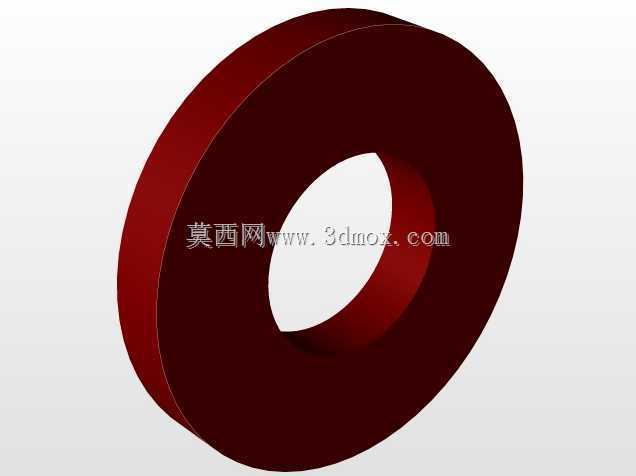

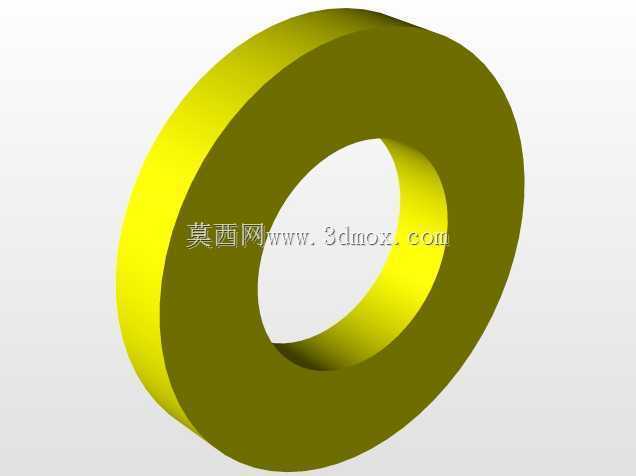

　　长时间重复作业的疲劳度更低。组件中部的主体基座采用箱式结构设计，内部集成了梯形丝杠传动副与导向铜套，传动过程无明显背隙，压装进给的直线度可控制在0.02mm以内，避免压装过程中出现偏载导致的工件局部变形；基座侧面的紧固螺钉用于调整内部导向间隙，长期使用出现磨损后可快速调整补偿，无需整体拆解工装，日常维护效率更高。右侧的压装输出轴做了扁位结构设计，可根据不同型号稳压器的铁芯尺寸、绕组规格快速更换对应形状的压头，无需更换整套工装，适配多规格稳压器产品的共线生产需求，压装轴与基座之间设置了防尘密封毡圈，可阻挡生产车间内的硅钢片碎屑、绝缘粉尘进入传动副内部，延长工装的无故障使用周期。从安装边界来看，

　　该组件的主体基座底部预留了标准T型槽安装孔位，可直接固定在常规的钳工工作台或是专用压装工位台面上，安装孔的孔距符合通用工装的安装尺寸规范，无需额外加工过渡连接板即可完成装夹；组件整体的横向最大伸出长度控制在320mm以内，纵向安装占用台面尺寸不超过180mm*120mm，不会过多占用工位的操作空间，工位周边预留100mm的操作间隙即可满足手柄转动、工件取放的操作需求。在实际生产应用中，该工具组件主要用于稳压器铁芯叠装完成后的端部整形，将叠装过程中错位的硅钢片推压至齐平位置，保证铁芯端面的平面度满足后续绕组套装的间隙要求，同时也可用于绕组绕制完成后的端部整形，将松散的绕组导线压装至规整状态，保证绕组的外形尺寸符合铁芯窗口的装配要求，

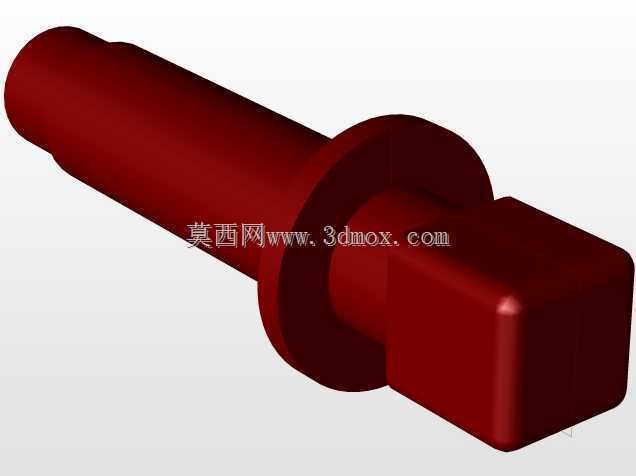

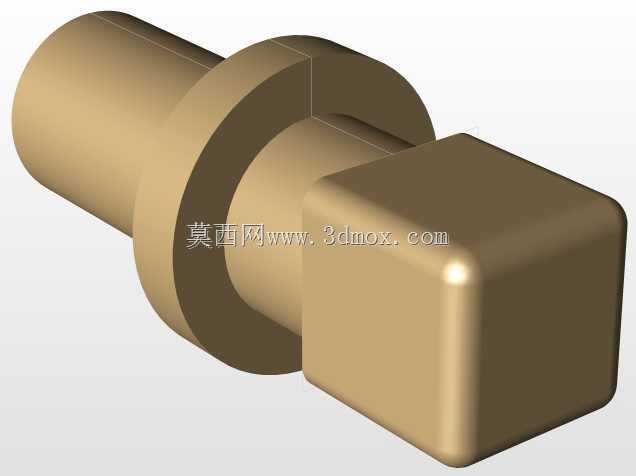

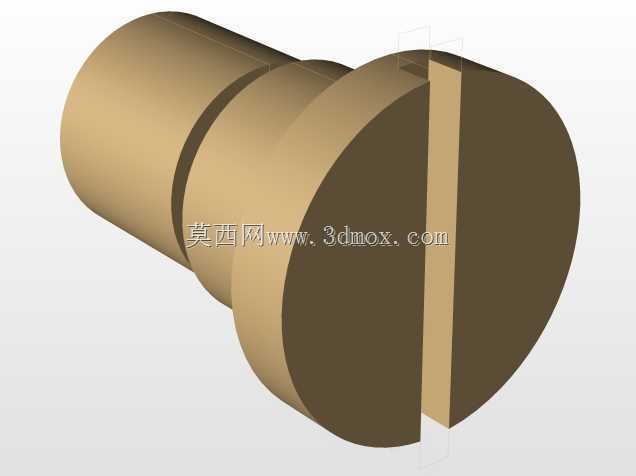

　　避免套装过程中出现绝缘刮擦破损的问题。设计过程中针对压装过程的受力做了针对性强化，基座与压装轴的连接部位做了加厚处理，可承受最大15kN的静压力，覆盖常规中小功率交流稳压器整形作业的压力需求，不会出现长期受力导致的基座变形问题；操作手柄与内部丝杠的连接采用方榫传动结构，可承受大扭矩输入，不会出现手柄打滑、断裂的问题。组件外露的金属表面均做了发黑防锈处理，可适应生产车间内存在少量切削液、绝缘漆挥发的环境，长期使用不会出现锈蚀卡滞的问题；不同功能的操作手柄采用差异化的颜色区分，新入职的作业人员经过简单培训即可快速区分操作功能，降低误操作的概率。在工装的调试阶段，可通过基座侧面的限位螺钉调整压装轴的最大进给行程，针对固定型号的稳压器工件可预设最大压装深度，作业时只需将手柄扳动至限位位置即可完成整形作业，无需反复测量压装尺寸，可大幅提升批量生产时的作业效率，同时保证同批次工件整形后的尺寸一致性，降低人工操作的尺寸误差。
