电动汽车小型储能动力单元结构设计

　　在新能源汽车动力系统的布局设计中，这类小型动力储能单元的结构适配性，直接影响整车底盘空间利用率与后期维护便捷性。不同于乘用车主驱大容量电池包的平铺式布局，这类小型单元更多适配短途微型代步电动车、场地作业电动车的动力供给需求，常见于园区巡检电动车、厂区物料转运迷你电动车、社区短途代步车型的动力舱布置场景，这类车型本身动力舱预留空间紧凑，没有冗余的位置容纳大尺寸标准化电池包，需要动力单元在满足基础储电供电能力的前提下，尽可能贴合舱体的异形空间做结构适配。

　　从实际功能层面看，该单元承担着整车动力供电、低压辅助设备供电的核心作用，除了为驱动电机输送稳定电能外，还要兼顾车载灯光、简易仪表、控制模块的供电输出，因此壳体结构需要具备基础的防护能力，避免日常行驶过程中路面飞溅的泥水、扬尘侵入内部电芯区域，同时还要承受车辆行驶过程中产生的持续振动，避免内部电芯连接结构出现松脱。

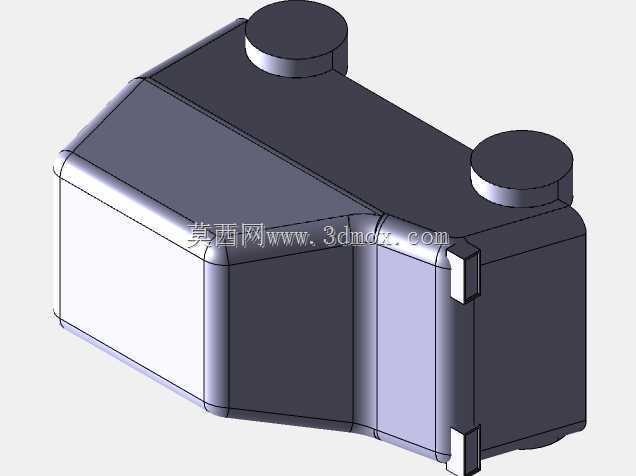

　　设计过程中首先要匹配安装边界的约束条件，这类迷你电动车的动力舱多设置在座椅下方或者车体中部的预留空腔内，空腔本身不是规则的矩形结构，两侧会因为避让车架纵梁、悬挂连接点出现内凹的曲面，因此单元的壳体外形没有采用常规的方正箱体结构，而是顺着舱体的轮廓做了切角与弧面过渡，顶部两个凸起的柱状结构，是预留的高压接线端子安装位，凸起设计一方面可以让接线区域高于壳体上平面，避免表面积水顺着接线缝隙渗入内部，另一方面也给接线端子的固定螺母、接线铜排预留了足够的操作空间，后期装配时不需要额外深挖壳体内部空间就能完成接线紧固。壳体侧面的两个凸耳结构是安装固定点，对应车架上的两个焊接安装支座，装配时直接通过螺栓穿入凸耳的预装孔就能完成单元的固定，不需要额外设计复杂的转接支架，能有效减少整车的零部件数量，降低装配工序的复杂度。

　　尺寸设计上，单元的整体宽度控制在适配迷你电动车车架纵梁间距的范围内，长度方向避开了前舱转向机构的运动行程，不会在转向过程中与拉杆、球头部件发生运动干涉，高度方向则与座椅底板的下平面预留了10mm左右的间隙，既避免行驶振动过程中出现硬接触摩擦，也给壳体表面的散热留出了足够的空气流通层。壳体的棱边全部做了圆角过渡处理，一方面是避免装配过程中尖锐棱边划伤装配人员的线缆绝缘层，另一方面也能降低车辆行驶过程中的风阻，虽然这类迷你电动车行驶速度不高，但细节处的弧面处理也能减少动力舱内的紊流，提升舱内的散热效率。

　　结构强度层面，壳体采用了等壁厚的设计思路，在安装凸耳、接线柱周边做了局部加厚处理，这两个区域是应力集中的位置，车辆颠簸时安装点会承受持续的交变载荷，接线柱区域会承受接线拉扯的外力，局部加厚能避免长期使用后出现壳体开裂的问题。壳体的分界面设置在侧面靠下的位置，配合密封胶条可以实现IP65级别的基础防护，满足日常户外行驶的防水防尘需求，不需要额外增加防护外罩就能直接安装在车架上。

　　在实际选型匹配过程中，这类结构的单元可以根据不同车型的续航需求，灵活调整内部电芯的排布数量，外部安装接口保持统一，就能适配同平台下不同续航版本的迷你车型，不需要针对每个版本重新开发壳体模具，能有效摊薄零部件的开发成本。对于三维结构设计从业者而言，这类异形壳体的建模过程需要优先锁定安装点的坐标位置，再顺着安装边界反推壳体的外轮廓，最后再调整内部的电芯容纳空间，避免出现外形贴合了舱体但内部放不下额定容量电芯的问题，建模过程中还要持续校验与周边部件的运动间隙，尤其是要核对悬挂跳动极限、转向最大角度时的部件位置，确保全工况下都不会出现干涉问题。
