汽车A柱下部弯形结构件三维设计

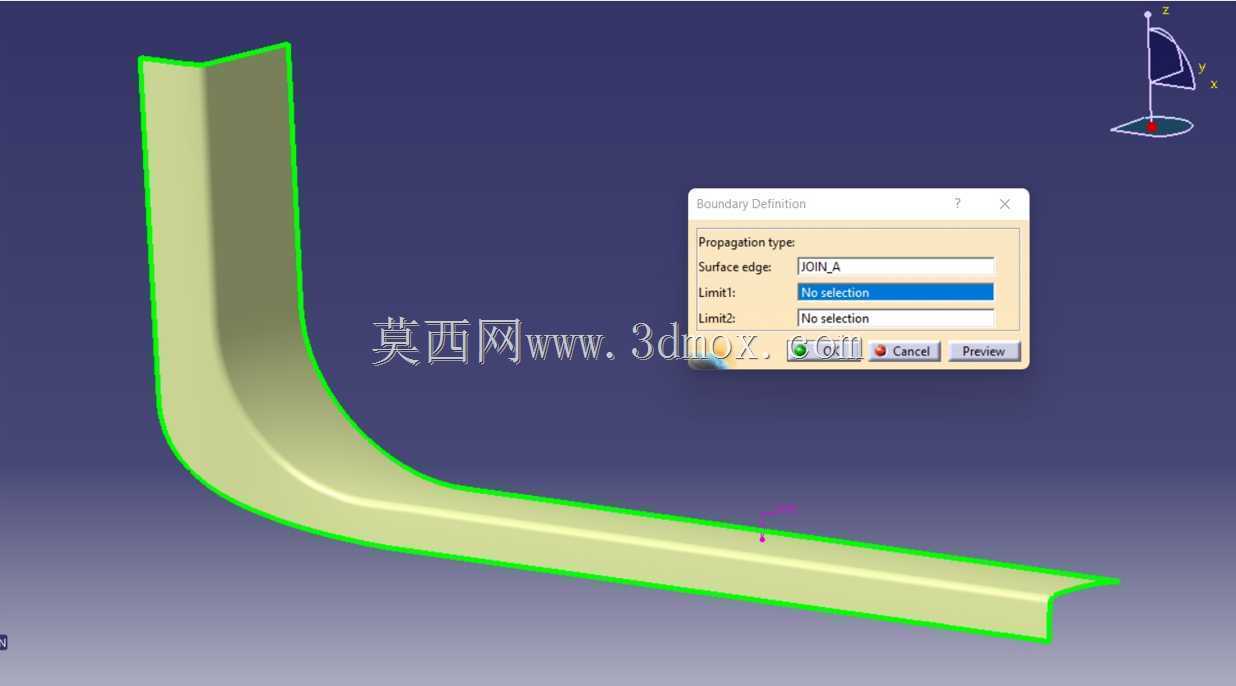

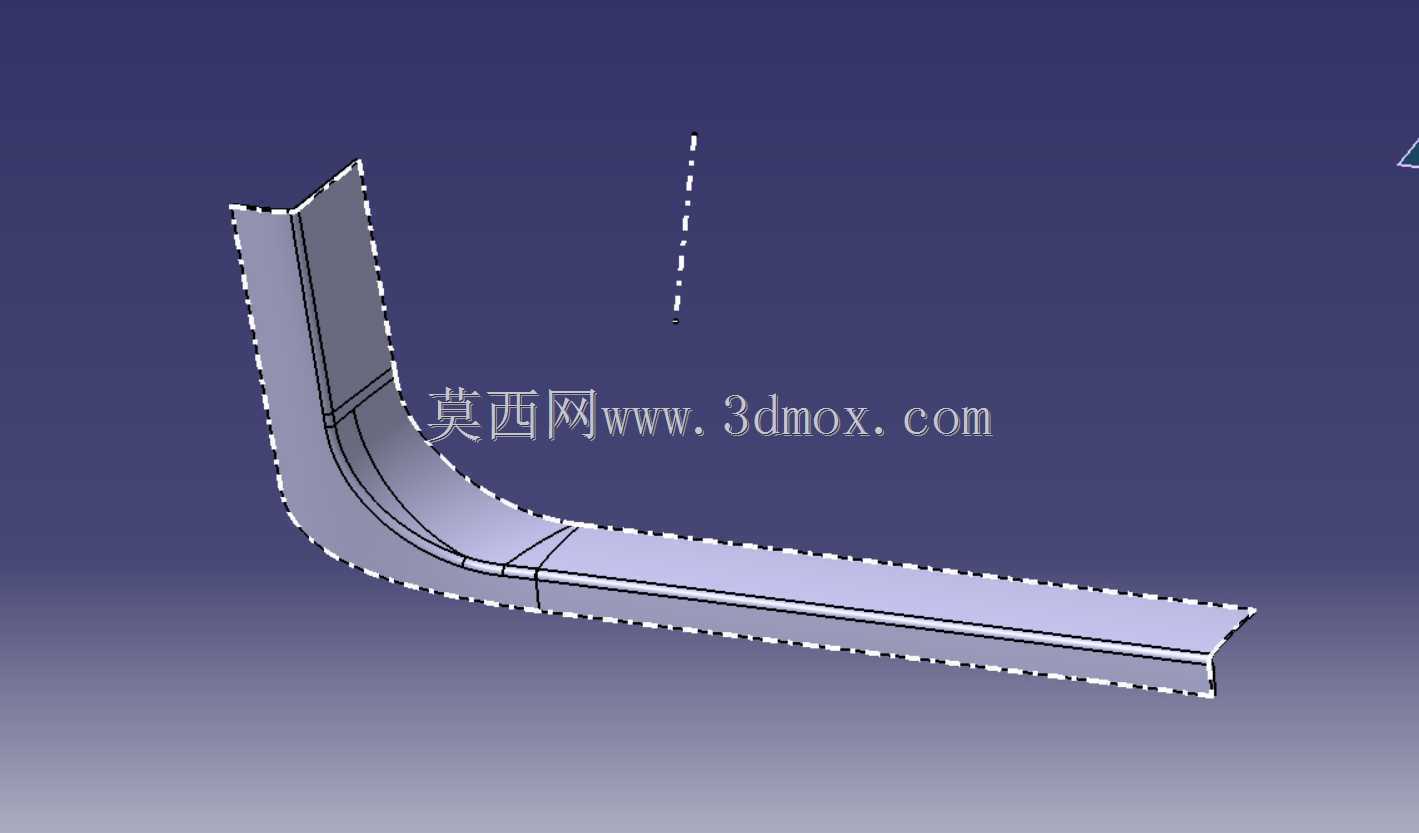

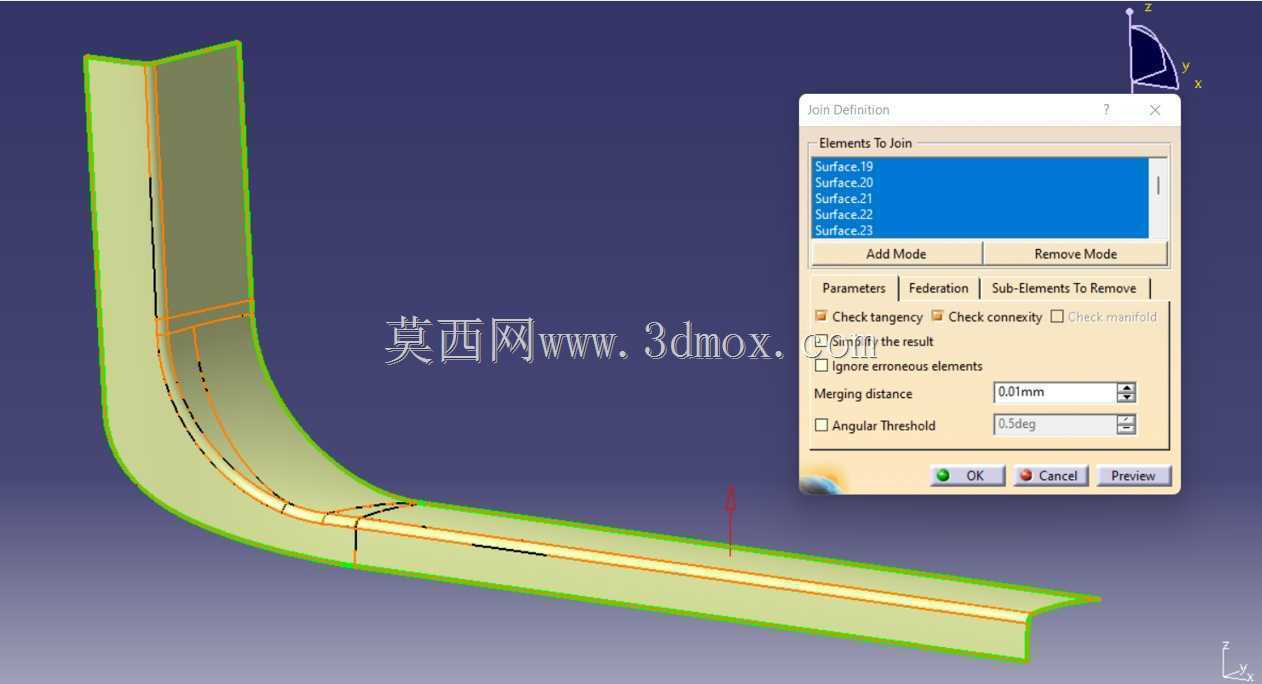

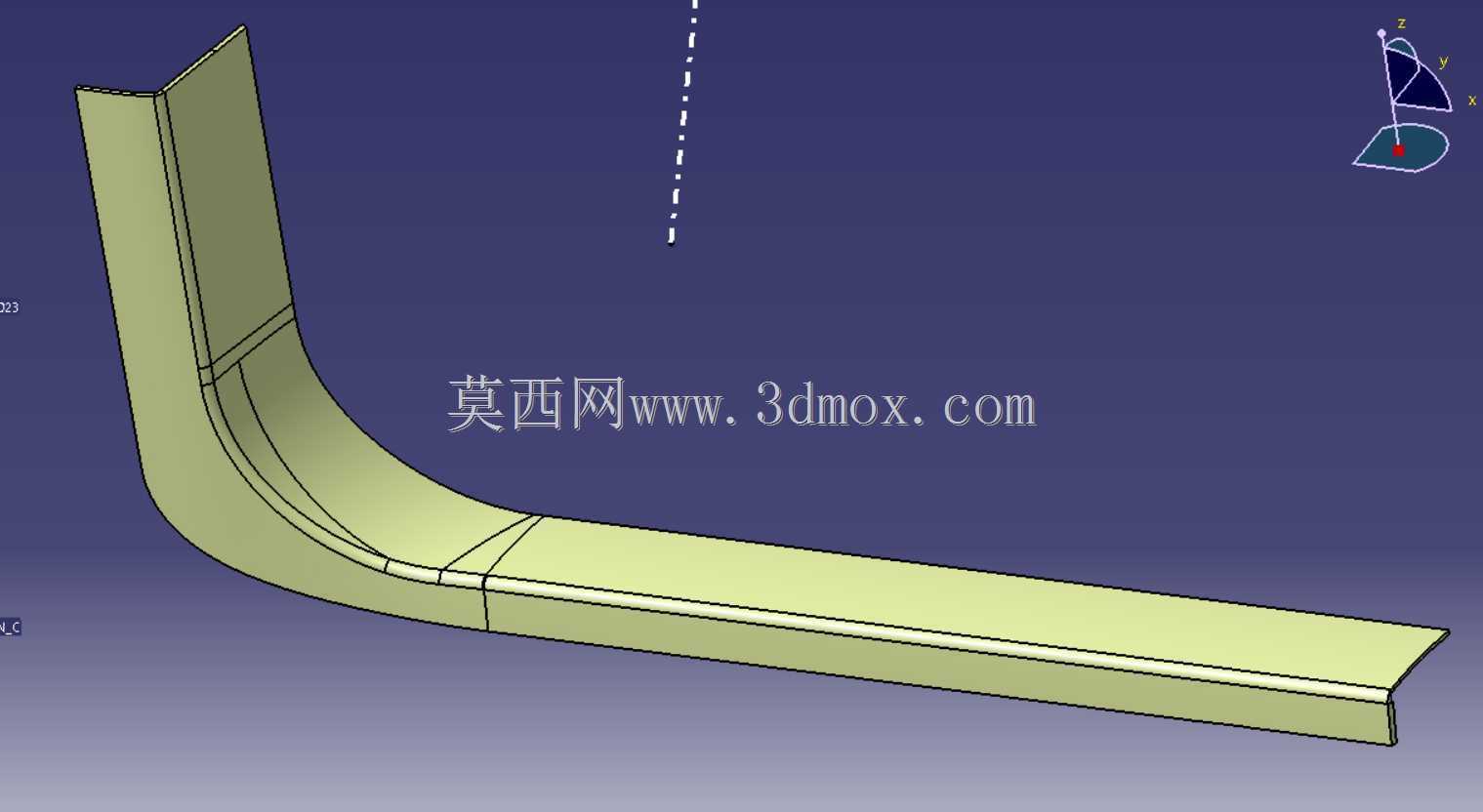

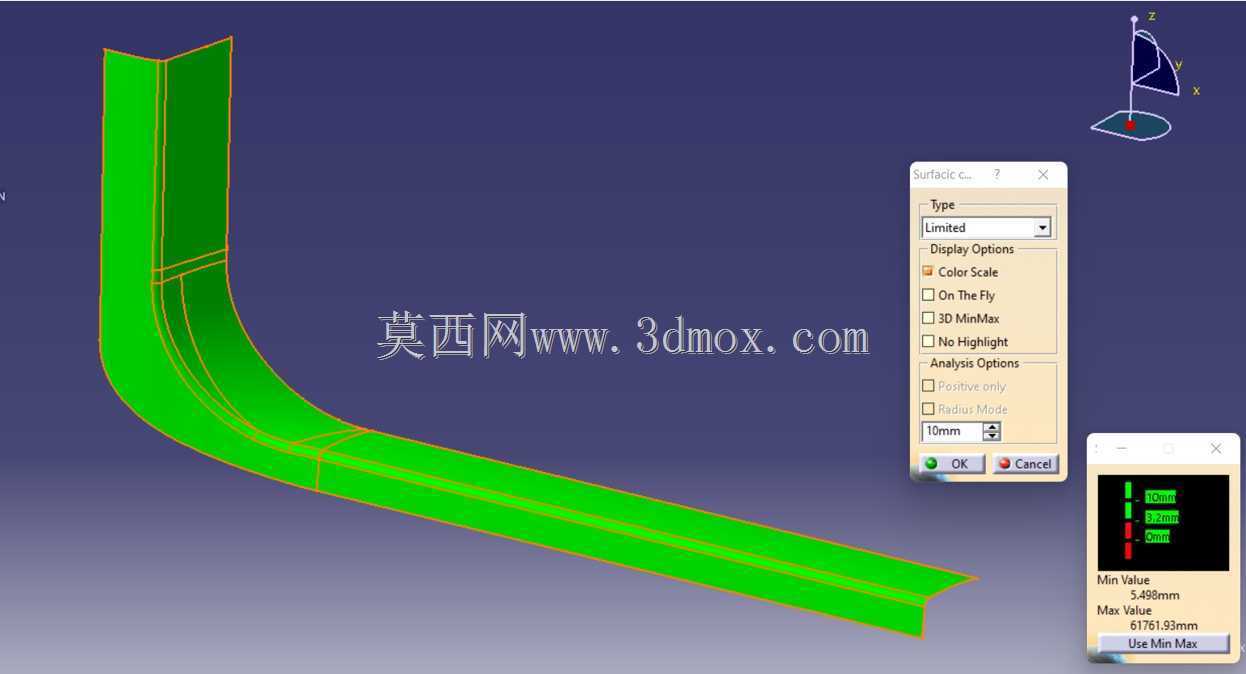

　　在乘用车白车身的结构设计体系中，A柱下部属于连接侧围门槛、前围板以及A柱上段的核心过渡承载构件，日常行驶过程中，该部位需要承接来自前纵梁传递的正面碰撞冲击力、侧围门槛传导的侧面碰撞载荷，同时还要为前风挡下沿、前门铰链安装位、仪表台侧端安装点提供刚性支撑基础，其结构设计的合理性直接影响整车碰撞安全性能、车身扭转刚度以及NVH表现。从结构形态来看，该构件采用大弧度弯角过渡的变截面设计，整体呈L形弯折形态，弯折段做了等曲率的圆弧过渡处理，避免直角结构带来的应力集中问题，长直段与短直段分别对应门槛边梁连接位与A柱上段延伸位，截面采用带翻边的几字形腔体结构，这种结构形式可以在不额外增加板材厚度的前提下，大幅提升构件的截面惯性矩，

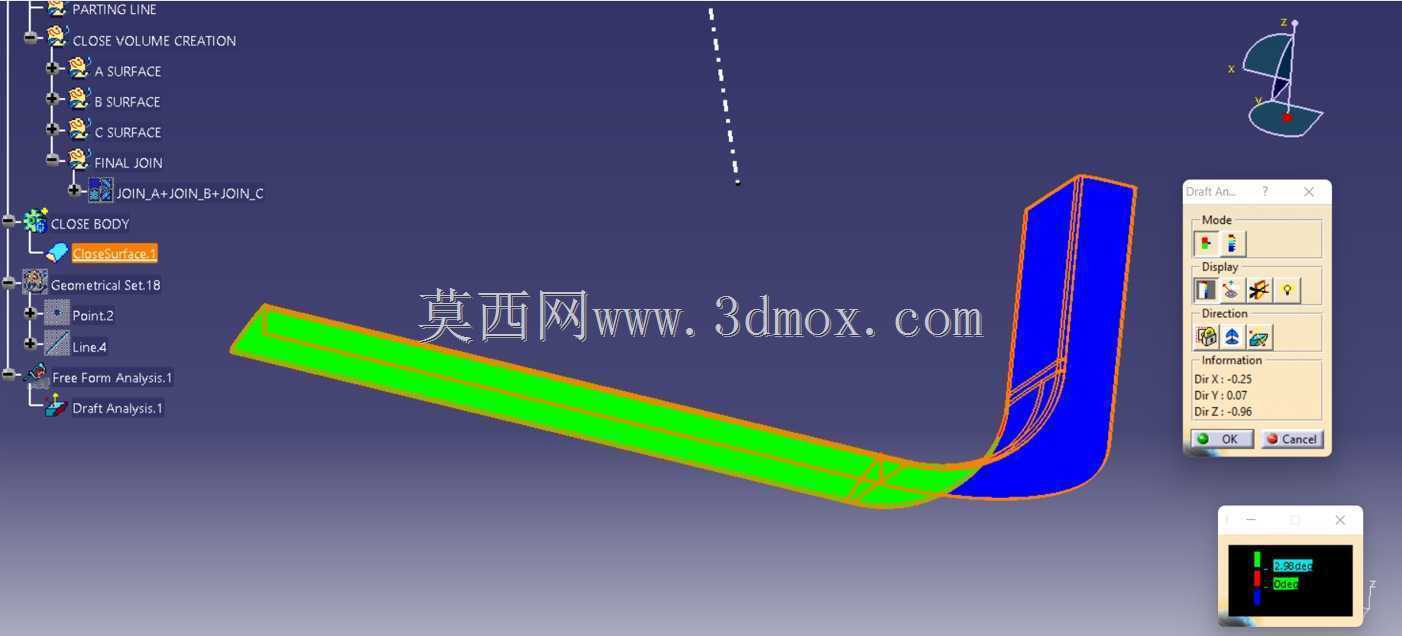

　　提升抗弯抗扭性能，翻边结构则为后续的焊接连接提供了足够的贴合面，能够保证与周边覆盖件、加强件的焊接精度。设计过程中，首先需要结合整车总布置给出的边界条件确定弯折角度，该角度需要匹配前风挡的倾斜角度、前门的开合运动包络以及驾驶员前方视野的要求，不能出现结构突出遮挡视野、或是与前门玻璃升降轨迹产生干涉的问题；弯角处的曲率半径需要兼顾冲压成型工艺性与结构强度要求，曲率过小会导致冲压过程中板材出现拉裂、起皱的缺陷，曲率过大则会增加结构占用的空间，挤压仪表台内部的线束、空调风道的布置空间。构件的安装边界需要严格匹配周边零件的安装点坐标，短直段的上端预留与A柱上段加强板的三层焊接搭接面，长直段的下端预留与门槛梁内板、前围下横梁的连接位，

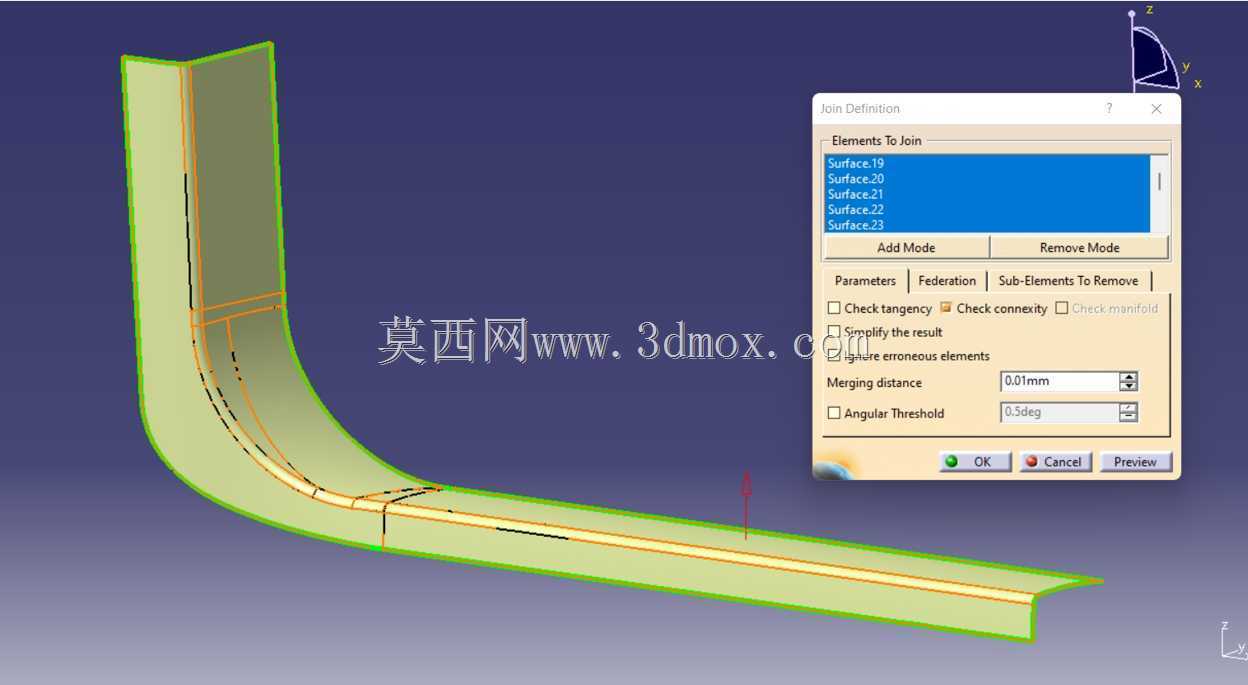

　　所有搭接面的平面度公差需要控制在0.5mm以内，避免焊接后出现零件错位、连接强度不足的问题。在实际装车场景中，该构件作为侧围前部的核心骨架，除了承载碰撞载荷之外，还需要为前翼子板安装支架、前门铰链加强板、A柱内饰板卡扣座提供安装基准，因此构件上的所有安装孔位位置度公差需要控制在±0.3mm以内，保证后续总装工序的零件互换性。考虑到汽车轻量化的设计需求，该构件可以采用热成型钢材料冲压成型，在保证1500MPa以上抗拉强度的同时，将板材厚度控制在1.2mm-1.6mm区间，相比传统冷冲压钢板能够减重20%左右；弯角区域可以通过局部增加加强筋的方式进一步提升结构强度，避免碰撞过程中弯角处出现折弯失效，导致乘员舱生存空间被侵入。

　　设计阶段还需要考虑电泳防腐的工艺需求，构件腔体内部需要预留足够的电泳液流通孔，避免出现电泳死角导致后续使用过程中出现锈蚀问题，所有的板材边缘都需要做毛刺处理，避免焊接过程中出现虚焊、或是装配过程中划伤操作人员。该结构的截面尺寸沿着构件长度方向做渐变处理，靠近弯角的受力集中区域截面高度更大，向两端延伸的过程中截面高度逐步收窄，这种变截面设计既可以保证核心受力区域的强度，又可以减少不必要的材料使用，实现性能与重量的平衡。在碰撞安全设计层面，该构件需要在正面25%偏置碰撞过程中，将前纵梁传递的冲击力分散到侧围门槛与A柱上段，避免冲击力集中传递到乘员舱脚部区域，同时在侧面碰撞过程中，该构件需要与门槛梁、B柱形成环形传力路径，抵抗车门的侵入变形，保证乘员的生存空间。
