越野车框架安装式重载牵引挂钩结构

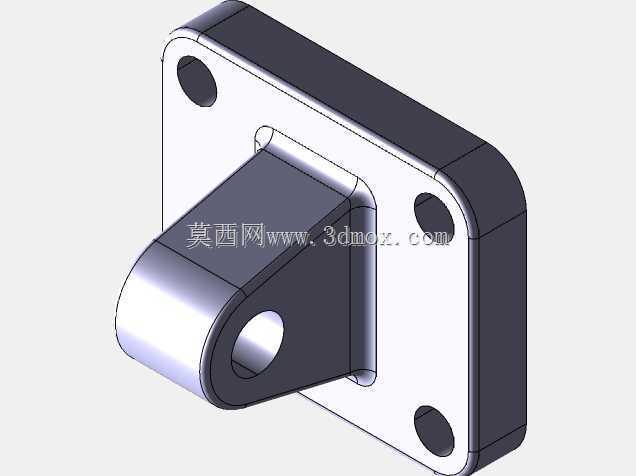

　　在非铺装路面穿越、户外救援以及重载拖挂作业场景中，车架与外部拖曳载荷之间的连接部件直接决定了作业安全性，这类牵引构件需要同时承受静载荷、冲击载荷以及多方向的交变作用力，不能出现应力集中导致的断裂、变形问题。这款牵引挂钩采用法兰基座加单耳牵引座的一体式结构设计，安装法兰面设置三个呈三角分布的贯通安装孔，孔位做了锪平处理，能够保证螺栓安装后端面贴合紧密，不会出现局部应力集中，法兰边缘做了大圆角过渡，避免直角结构在焊接或者螺栓紧固时产生的应力开裂问题。从结构布局来看，牵引耳座垂直于法兰安装面布置，耳座中心的牵引孔做了加厚处理，孔壁与牵引销的配合面预留了合理的间隙，既能够保证牵引销快速插拔，也能避免间隙过大导致的作业过程中冲击异响、

　　销体磨损过快的问题。耳座与法兰基座的连接位置设置了三角形加强筋结构，筋板从法兰根部一直延伸到耳座的圆弧过渡位置，能够将牵引作业时产生的拉力、弯矩均匀分散到整个法兰安装面，不会出现局部载荷过大导致的基座变形。实际装车应用时，该构件直接通过高强度螺栓固定在越野车车架尾部的预留安装框架上，安装面与车架贴合后，三个安装孔分别穿入10.9级高强度螺栓，按照规定扭矩紧固后，能够承受垂直方向3吨以上的静载荷，水平牵引方向可满足5吨以内的拖曳需求，适配硬派SUV、吉普类越野车型的尾部拖挂点位，也可用于重型轿车的后置牵引改装。设计过程中充分考虑了户外使用的工况，所有外露棱边都做了R2以上的圆角倒钝处理，既避免了安装作业时的割手风险，

　　也能减少应力集中点，提升构件的疲劳寿命。安装边界方面，法兰基座整体轮廓尺寸控制在120mm×100mm范围内，突出车架安装面的高度为75mm，不会超出车辆后保险杠的外侧轮廓，避免日常行驶时的磕碰问题，牵引孔中心距离安装法兰面的垂直距离为45mm，能够保证牵引销安装后，拖挂臂的活动角度满足上下15度、左右30度的摆动范围，适配非铺装路面拖挂时的车架扭动、轮胎弹跳带来的角度变化，不会出现拖挂别劲、构件卡滞的问题。结构建模过程中，对安装孔位、牵引孔的同轴度、安装面的平面度都做了公差约束，安装面平面度公差控制在0.1mm以内，保证与车架贴合时不会出现间隙，三个安装孔的位置度公差控制在0.2mm，能够直接适配原厂车架的预留孔位，

　　不需要现场扩孔、修配。耳座与法兰连接的根部做了R5的圆弧过渡，避免直角连接带来的应力集中，通过有限元受力分析，在最大牵引载荷工况下，构件最大应力出现在牵引孔内壁位置，应力值远低于常用结构钢的屈服强度，安全系数达到3.5以上，能够满足重载牵引、冲击救援的工况需求。不同于市面上常见的焊接式牵引钩，这款结构采用一体式机加工或者整体铸造成型的工艺路线，没有焊接焊缝带来的强度薄弱点，整体刚性更好，长期使用不会出现焊缝开裂、变形的问题。日常使用时，牵引孔位置可以直接适配标准尺寸的拖车销，连接拖车绳、拖车臂或者拖挂式房车的牵引机构，不需要额外加装转接座，安装流程简单，只需要对准车架孔位紧固螺栓即可完成装配，后期维护也只需要定期检查螺栓紧固扭矩、牵引孔的磨损情况，不需要复杂的保养流程。针对越野场景下的泥沙、雨水侵蚀问题，结构表面没有设计容易积泥的凹槽死角，冲洗时可以直接将附着的泥沙冲净，不会出现泥沙堆积导致的构件锈蚀、牵引销卡滞问题。
