汽车底盘钢板弹簧连接六角螺栓结构设计

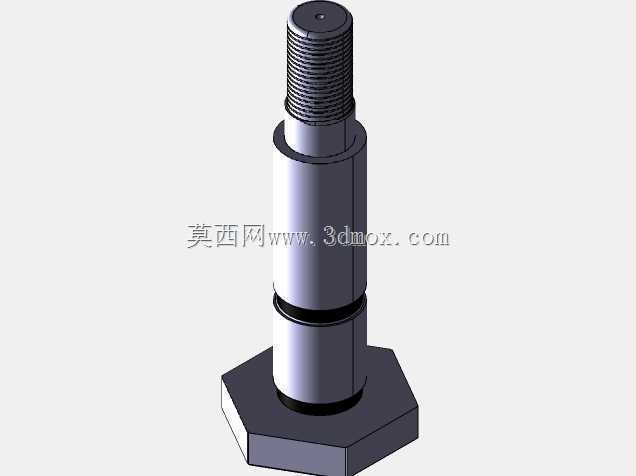

　　在商用车及部分乘用车的非独立悬架结构中，钢板弹簧与底盘车架、车桥的连接可靠性直接决定整车行驶安全性与承载能力，这类连接部位长期承受交变冲击载荷、垂直载荷以及制动、转向带来的横向剪切力，普通标准螺栓往往无法满足复杂工况下的疲劳强度要求，本次设计的板簧连接螺栓正是针对这一应用场景开发的专用连接件。从实际装车场景来看，该螺栓贯穿钢板弹簧卷耳、底盘吊耳支架的安装孔，配合衬套实现板簧与车架的铰接，既要保证连接紧固无松动，又要为板簧工作时的绕轴转动预留合理的配合间隙，避免出现运动卡滞导致的悬架应力集中。设计过程中首先对螺栓的受力路径做了拆解：螺栓头部为六角结构，适配常规开口扳手、套筒的拧紧作业，头部与光杆段的过渡位置做了加大圆角处理，

　　避免应力集中导致的头部断裂，这一细节是很多标准件容易忽略的点，在实车路试中，过渡圆角不足的螺栓往往在数千公里的颠簸路况下就会出现头部断裂故障。光杆部分做了分段设计，靠近螺纹段的位置设置了定位轴肩，安装时轴肩端面贴合支架安装面，既可以控制螺栓的拧入深度，又能承受部分轴向载荷，避免螺纹段直接承受剪切力——要知道螺纹牙型的抗剪能力远低于整圆光杆，把剪切受力面放在光杆段是这类承力螺栓的核心设计逻辑。光杆与安装衬套配合的部位严格控制了尺寸公差与表面粗糙度，既保证衬套可以顺利压装，又不会因为间隙过大导致行驶过程中出现连接异响、衬套异常磨损。螺纹段采用了标准米制三角螺纹，螺纹收尾处做了退刀槽处理，避免螺纹末端的不完整牙型成为应力薄弱点，

　　同时螺纹长度经过匹配计算，保证拧紧后螺母端面超出螺纹末端2-3个螺距，既满足螺纹连接的啮合长度要求，又不会因为螺纹过长导致安装时与周边部件发生干涉。从安装边界来看，螺栓六角头的对边尺寸、头部厚度都做了适配性优化，保证在板簧吊耳的狭窄安装空间内，拧紧工具可以顺利操作，不会出现扳手与周边支架、管路干涉的情况；螺栓总长度则根据板簧卷耳宽度、两侧支架厚度、衬套厚度、垫片厚度以及螺母高度做了累加计算，预留了合理的调整余量，适配不同厚度的调整垫片需求，满足同平台不同载荷车型的板簧安装匹配。材料选型上采用高强度合金结构钢，整体经过调质处理达到对应的强度等级，表面做了发黑防锈处理，适应底盘部位泥水、砂石飞溅的恶劣使用环境，

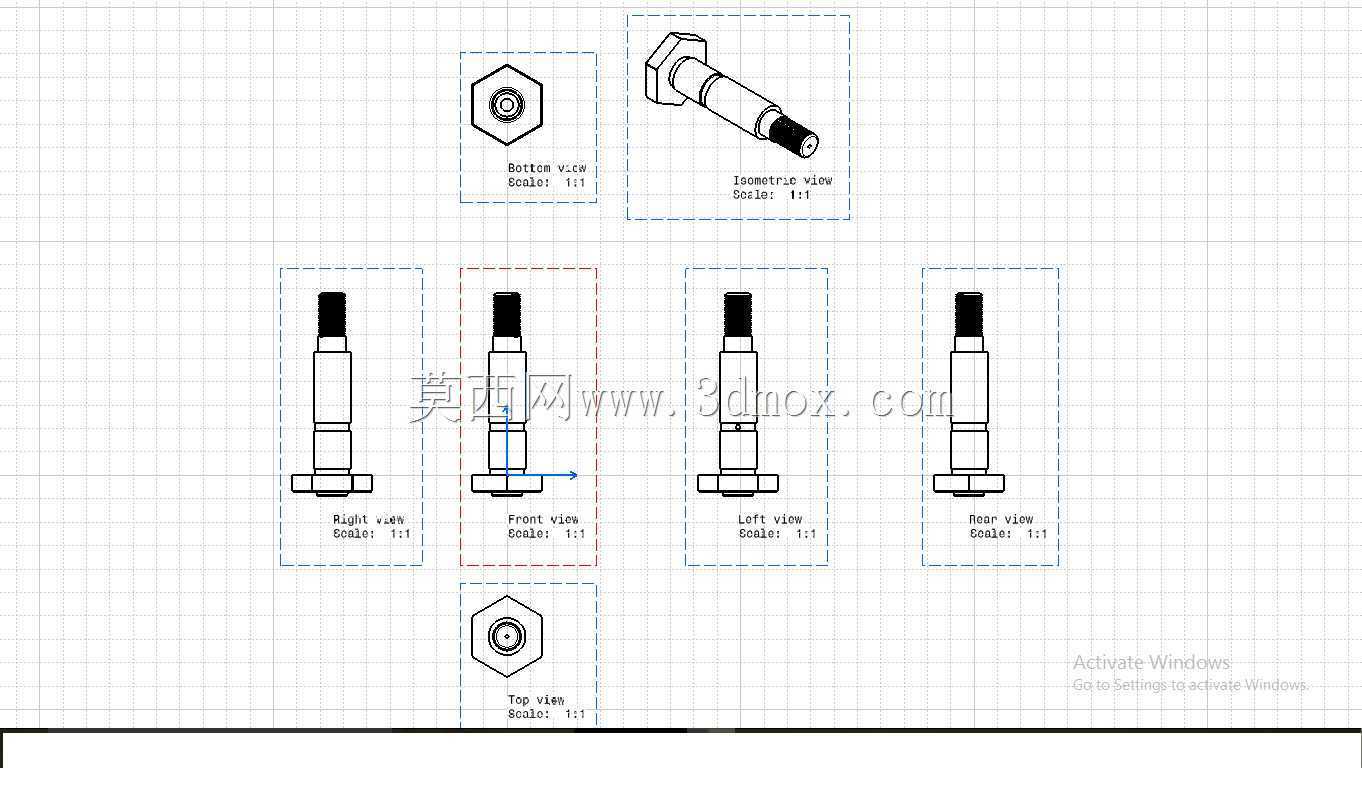

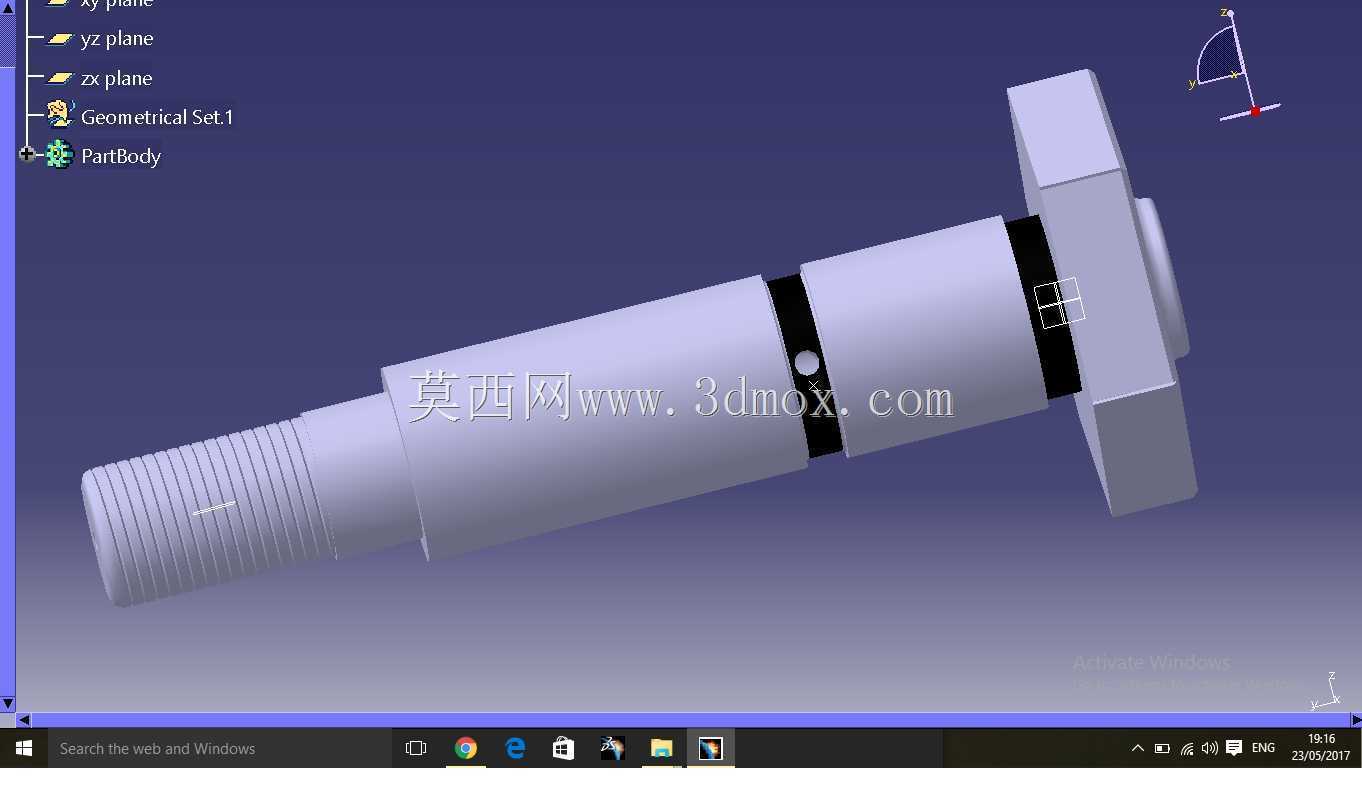

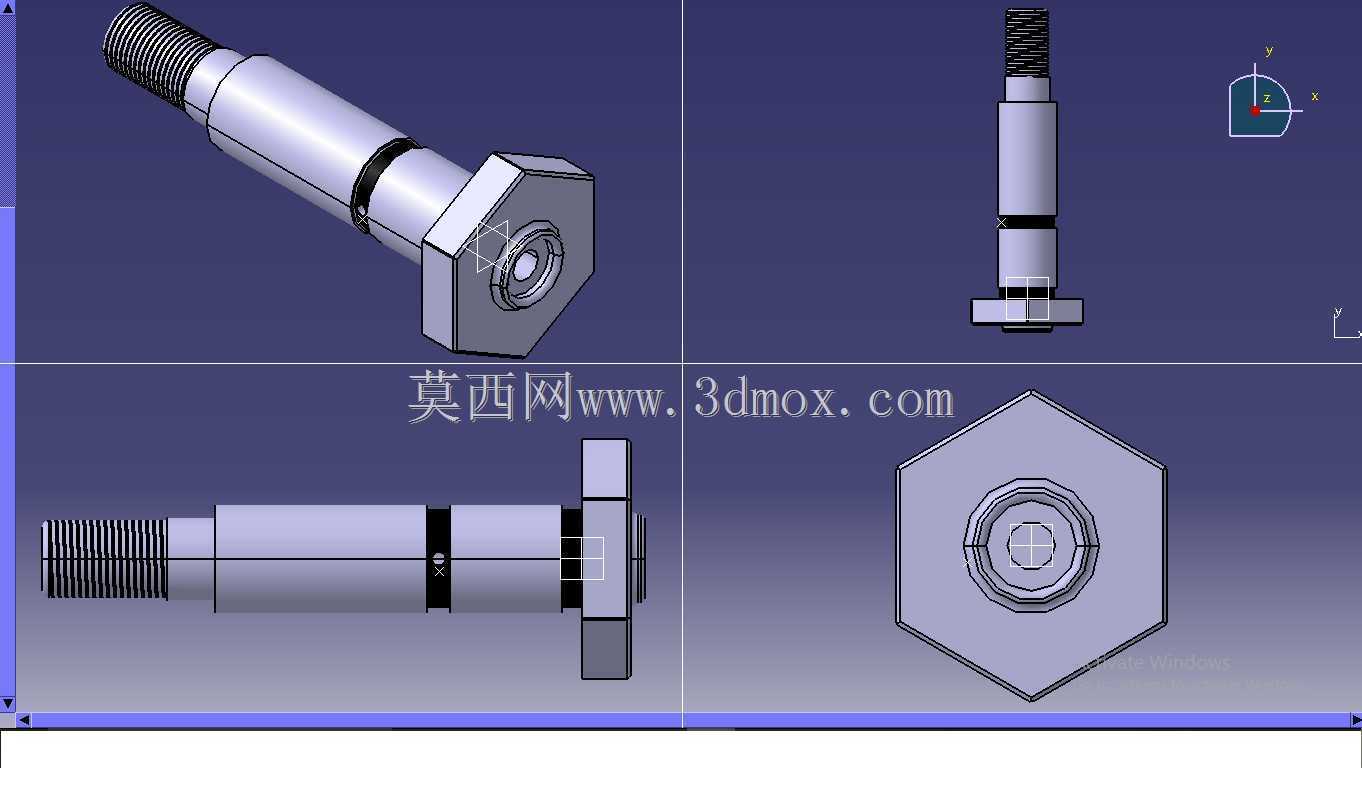

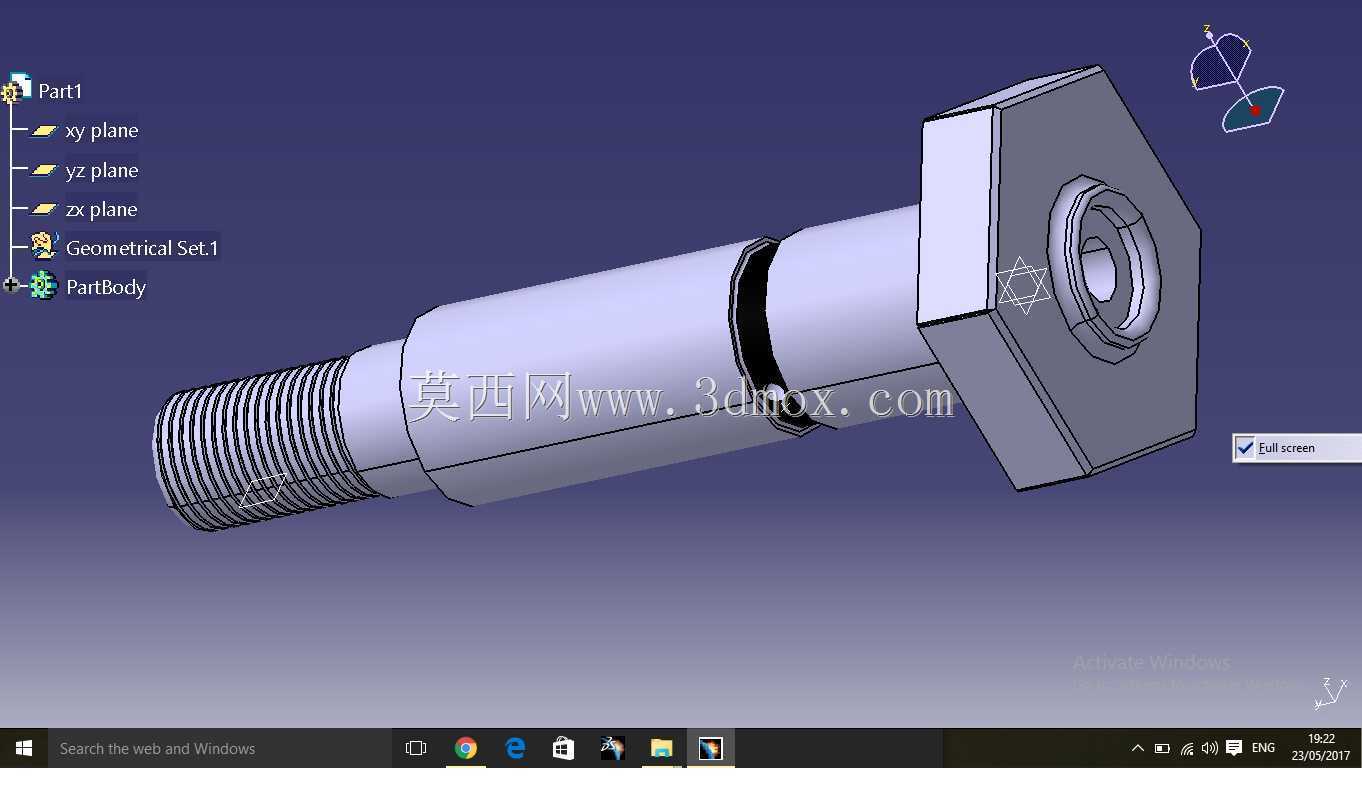

　　螺纹部位在装配时配合防松螺母、弹簧垫片使用，可以有效避免长期交变载荷下的螺纹松动问题。不同于普通标准螺栓的通用化设计，这款专用连接螺栓的每一段尺寸、每一处结构细节都对应了底盘悬架连接部位的实际工况需求，从受力路径优化到安装操作便利性，再到长期使用的可靠性，都做了针对性的设计考量，在三维建模过程中，对各段轴径的同轴度、头部与杆部的垂直度、螺纹的精度都做了严格的特征约束，保证模型导出的工程图可以直接用于生产加工，也可以直接导入整车装配模型做干涉检查、运动仿真，验证悬架跳动全过程中螺栓与周边部件的间隙是否满足设计要求。
