带框六边形金属丝网防护构件

　　日常做设备结构设计时，这类带框金属丝网的应用场景其实覆盖得很广，从户外机柜的通风防护口、小型动力设备的散热隔栅，到物料输送线的碎屑拦截网、流体管路的前置粗滤构件，都能看到同结构产品的身影。很多新手建模时容易把网片和边框拆成两个独立零件做简单装配，忽略实际生产中这类构件多是采用一体压合成型的工艺，网面和边框的衔接处不存在装配间隙，整体的结构强度也远高于拼接结构。

　　这次建模时最先敲定的是网孔的排布逻辑，六边形网孔相比方形、圆形孔，在同等开孔率下的结构抗形变能力更强，相同板材厚度下能承受更大的侧向冲击，不会因为局部受力就出现网孔撕裂的问题。网面的曲面弧度是根据实际安装位的边界做的适配，不是随意做的弯曲造型——如果安装位是在设备的弧形外罩上，平直的网片根本无法贴合安装面，强行固定会出现网面鼓胀、边框翘边的问题，建模时就需要提前匹配安装面的曲率，保证成品装上去之后和周边壳体的缝隙均匀一致，不会出现突兀的凸起或凹陷。

　　边框的翻边尺寸是按照常规钣金冲压的工艺要求设定的，翻边宽度控制在8mm，既能够完全包裹住网片的边缘，避免网丝切口外露划伤人手，也能给安装螺丝预留足够的固定位，不会因为翻边太窄导致固定孔打在网孔区域，降低连接强度。网丝的直径选用的是1.2mm的常规规格，这个线径下的六边形网孔边长设为6mm，开孔率能维持在68%左右，既能保证通风、过流的效率，也能有效阻挡直径大于5mm的固体杂物穿过，满足绝大多数工业场景的防护、粗滤需求。

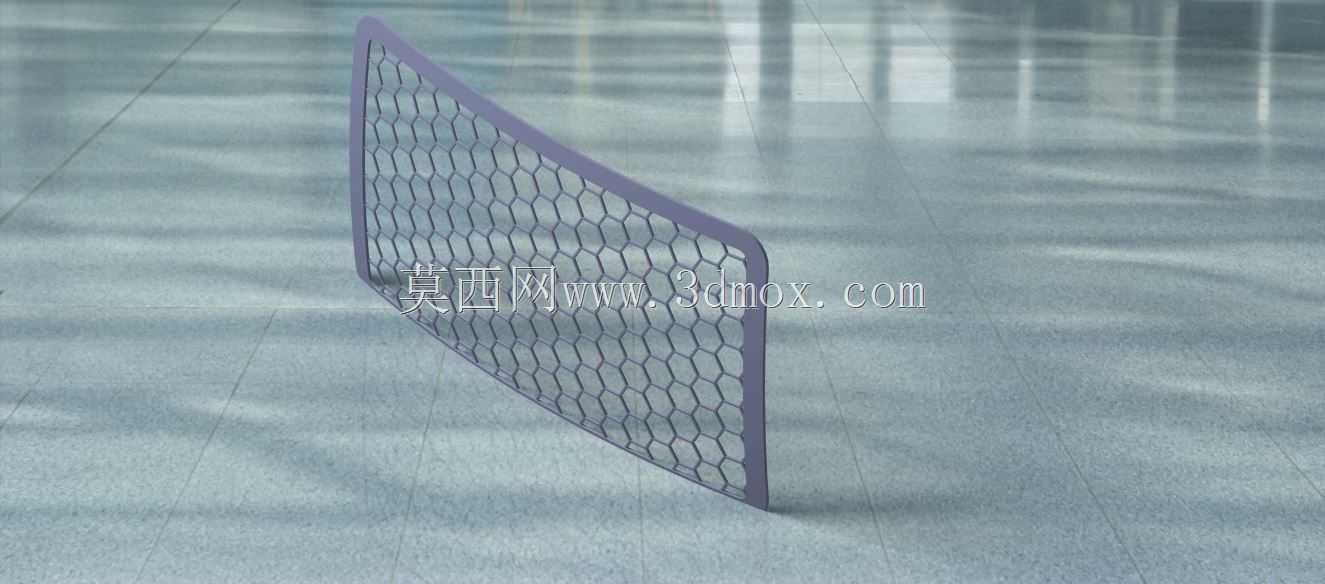

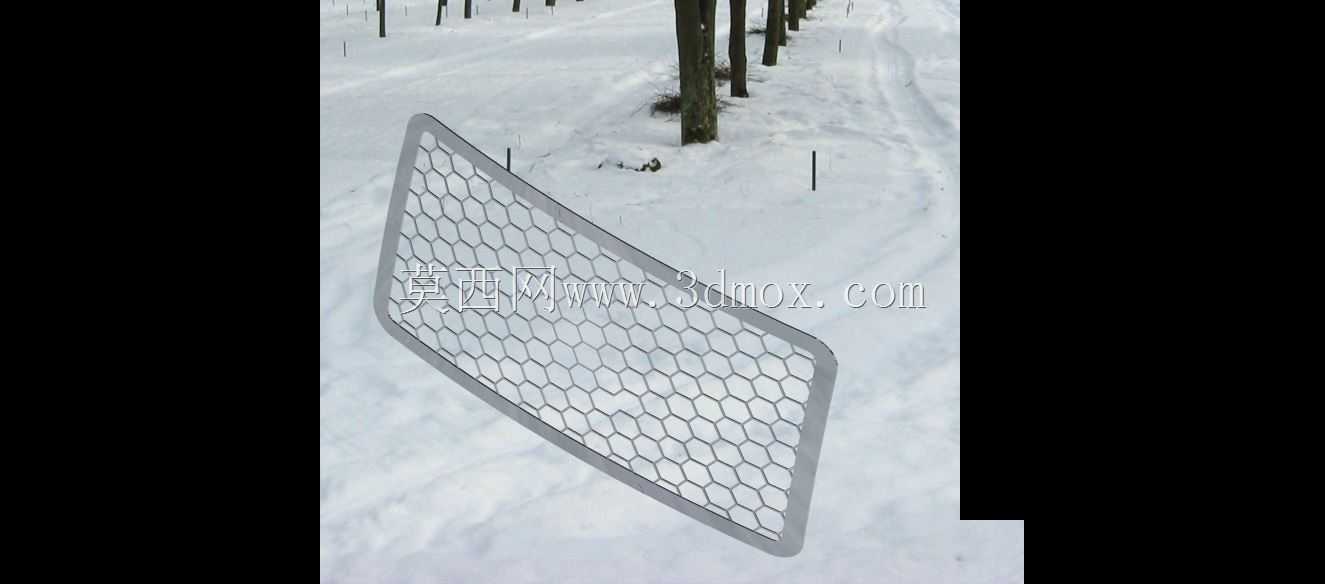

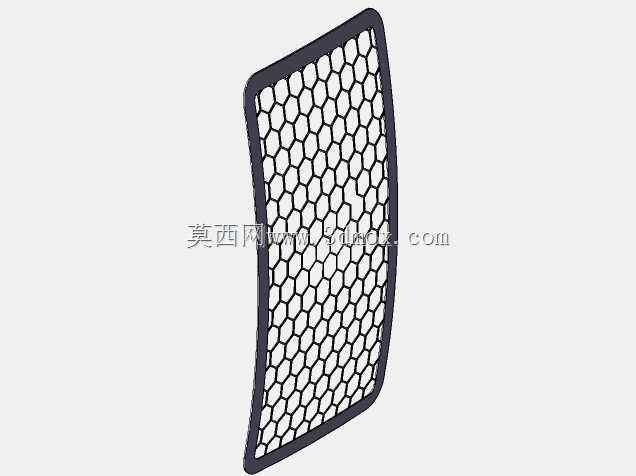

　　建模过程中没有用阵列后手动弯曲的笨方法，而是先做出整体的曲面形状，再在曲面上投影六边形网格线，通过加厚命令直接生成带弧度的网面结构，这样做出来的网丝粗细均匀，不会因为弯曲变形出现局部网丝变细、网孔大小不一的问题，和实际生产中先成型网面再压弯的工艺逻辑保持一致。边框和网面的衔接处做了微小的圆角过渡，对应实际生产中的压合包边工艺，避免应力集中导致的边框开裂问题。

　　安装边界的设定上，整个构件的外轮廓尺寸控制在320mm×180mm的范围内，四个角预留了直径5mm的沉头安装孔，孔位距离边框边缘的距离是12mm，刚好匹配M4规格的沉头螺丝，安装后螺丝头不会突出边框表面，不会勾挂周边的管线或者操作人员的衣物。网面的整体弯曲弧度半径设为450mm，适配大多数中小型设备的弧形外罩曲率，如果需要用在平面安装位，只需要把曲面特征替换成平面，调整网面的阵列参数就能快速生成对应版本，不需要重新搭建整个模型的结构树。

　　实际选型应用的时候，要注意这类构件的使用温度范围，如果是用在高温设备的通风口，需要把网片和边框的材质换成耐热不锈钢，普通冷轧钢板喷塑的版本长期在120℃以上的环境下使用，会出现喷塑层脱落、网丝氧化变脆的问题；如果是用在有腐蚀介质的环境，还要做对应的钝化或者镀锌处理，建模时的壁厚参数不需要调整，只需要在工程图中标注对应的材质和表面处理要求即可。另外网面的抗冲击能力和网丝直径、网孔大小直接相关，如果是用在有飞溅碎屑的加工设备防护位，需要把网丝直径提升到1.5mm以上，同时缩小网孔边长，避免高速飞溅的碎屑击穿网面。
