工业防水圆形四针公头电连接器结构设计

　　做户外设备电气连接设计快十二年，经手的接插件选型和结构改型没有一百也有八十，最容易出问题的永远是暴露在淋水、高湿、凝露环境下的连接部位，之前做港口户外照明配电改造的时候，用过一批普通非防水的圆形连接器，梅雨季连续一周降雨后，近三成接口出现内部铜针氧化、接触电阻飙升的问题，甚至有两个接口因为爬电距离不足出现打火，差点烧了前端的照明控制模块，后来换用带防水结构的连接器才彻底解决问题，这次建模的这款四针圆形公头连接器，就是针对这类需要防水防护的电气连接场景做的结构设计。

　　从实际使用场景来看，这类连接器的适配范围很广，户外露天安装的工业传感器接线、户外小型机电设备的电源与信号接驳、潮湿工况下的低压电气回路连接、甚至是部分需要定期冲洗的食品加工小型设备的电气接口，都能用到这类结构的接插件。它的核心功能是在实现多回路电气连通的同时，依靠自身的结构设计阻挡液态水、潮气进入连接配合面，避免内部导电部位出现氧化、短路、接触不良等失效问题，相比普通无防水结构的连接器，它不需要额外在接口处缠绕防水胶带、加装密封护套，安装和后期维护拆接的效率要高很多。

　　设计这款连接器的时候，首先敲定的是插针数量为4针，刚好可以覆盖常规的两芯电源加两芯信号传输的使用需求，不会因为插针过多导致整体体积过大，也不会因为插针数量不足无法满足常规小功率设备的接线需求。插针的排布采用中心对称布局，相邻插针之间的中心距留足了安全爬电距离，哪怕是在高湿度凝露的环境下，也不会出现相邻针脚之间的爬电击穿问题，插针选用导电性能优异的铜基材，表面做镀镍处理，既可以降低接触电阻，也能提升插针本身的抗氧化能力，反复插拔后也不容易出现接触不良的问题。

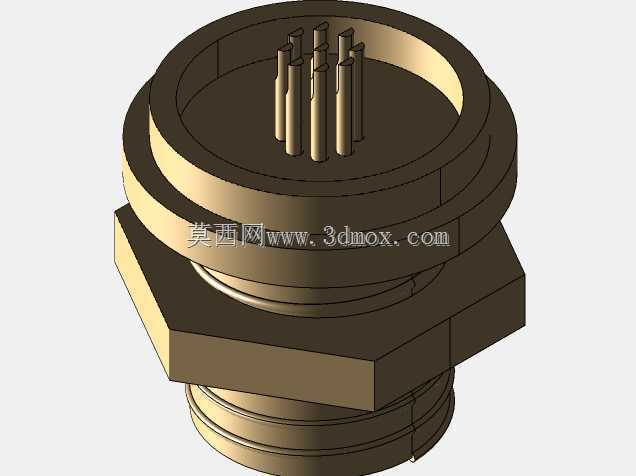

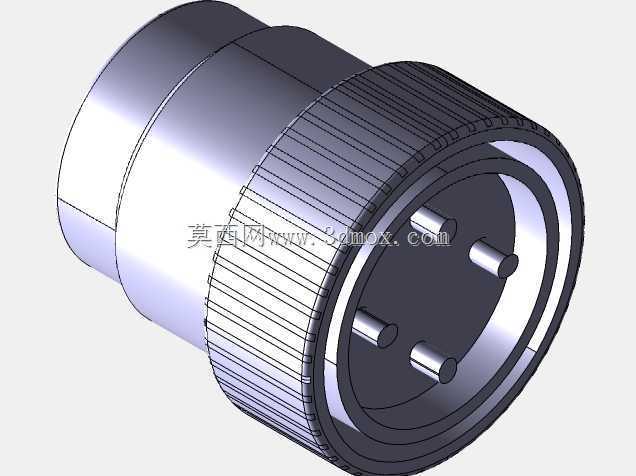

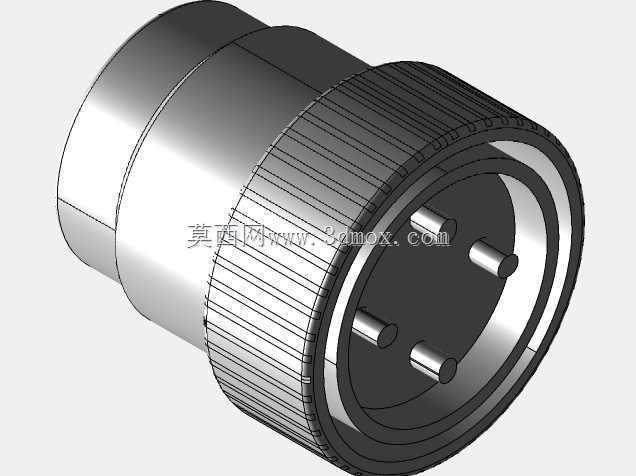

　　外壳部分的结构设计是防水性能的核心，整个外壳采用圆柱形回转体结构，前端的插接配合面做了内嵌式的密封槽设计，和适配的母头对接时，母头端的密封圈可以完全嵌入这个槽位，挤压后形成完整的密封面，达到IP67级别的防水能力，哪怕短时间被水浸泡，也不会有水渗入内部接触导电部位。外壳中段做了一圈滚花防滑结构，这个细节是之前现场安装的时候总结出来的，之前用的光滑外壳连接器，安装人员戴沾了油污或者水的劳保手套拧动的时候很容易打滑，滚花结构可以大幅提升手部和外壳之间的摩擦力，不需要借助额外工具就能徒手把连接器拧紧到位，提升现场安装的效率。外壳尾部做了阶梯式的线缆引入结构，可以适配不同线径的橡套电缆，安装的时候线缆从尾部穿入后，和尾部的密封胶圈挤压配合，既可以固定线缆防止拉扯导致内部接线松脱，也能从线缆引入端阻挡水和潮气进入连接器内部。

　　尺寸设计上，这款连接器的最大外径控制在28mm，整体长度不含尾部线缆固定段为42mm，属于紧凑型的设计，不会在设备上占用过多的安装空间，安装边界上需要注意的是，对接的时候公头和母头需要预留至少15mm的轴向操作空间，方便插接和拧动锁紧套，径向方向不需要额外预留操作空间，哪怕是密集排布的接口，只要相邻连接器中心距留足32mm，就不会影响安装和后期拆接。内部的绝缘基座采用耐高温的工程塑料材质，把每一根插针都完全隔离，除了保证插针之间的绝缘性能，也能在通过额定电流的时候，不会因为温升导致基座变形，影响插针的定位精度。

　　之前做结构评审的时候，有年轻工程师提出来要不要把外壳做成六角形，方便用扳手拧紧，后来结合现场实际使用场景否决了这个方案，因为这类连接器大多用在没有足够扳手操作空间的设备边角位置，徒手拧紧的力度已经足够保证密封结构的压缩量，六角结构反而会增加外壳的整体尺寸，也容易在安装的时候因为扳手用力过大导致外壳开裂，滚花结构的摩擦力完全可以满足拧紧力矩的需求。另外在插针的根部做了圆角过渡处理，避免插针和绝缘基座结合的位置出现应力集中，在反复插拔或者线缆受到侧向拉扯的时候，插针不容易出现断裂或者移位的问题。

　　从建模的细节来看，整个模型把所有的配合公差都做了预留，密封槽的深度、滚花的齿距、插针的突出长度都按照实际加工的尺寸做了还原，不管是用来做设备整体装配的干涉检查，还是用来做连接器本身的结构优化改型，都可以直接调用，不需要再做额外的尺寸调整。之前有客户做户外充电桩的辅助电源接口选型，就是参考了这个结构的连接器，批量安装后经历了两个雨季的考验，没有出现一例因为进水导致的接口故障，可靠性完全可以满足户外恶劣工况的使用需求。
