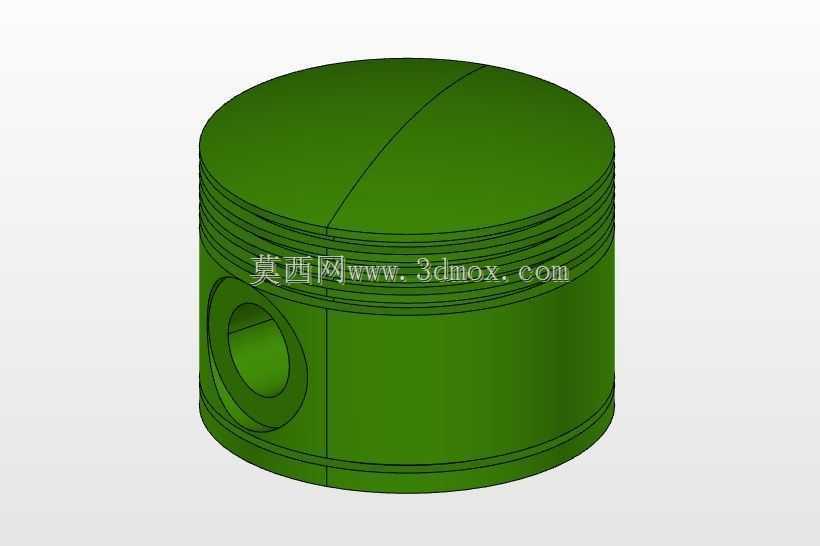

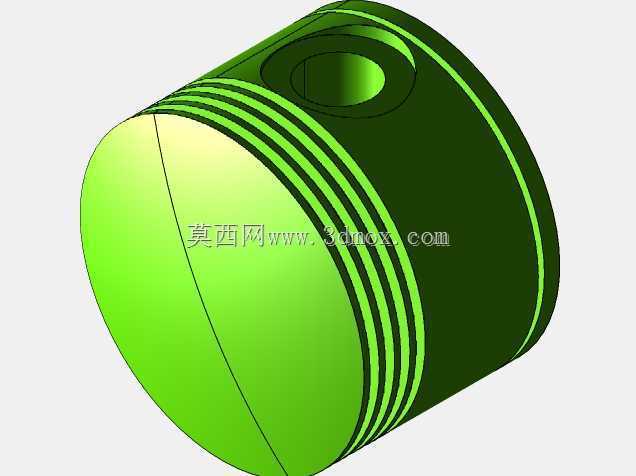

发动机核心传动活塞结构三维设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780590
  • 发动机核心传动活塞结构三维设计
  • 发动机核心传动活塞结构三维设计

  靠燃烧室侧的几道气环主要承担高温高压燃气的密封,阻止燃烧气体窜入曲轴箱,靠裙部侧的油环则负责刮除缸壁多余润滑油,避免机油进入燃烧室参与燃烧。环槽的加工精度要求很高,槽侧的粗糙度、与活塞轴线的垂直度如果超差,会直接导致活塞环偏磨、密封失效,建模时需要给环槽预留合理的倒角,避免装配时活塞环切口卡滞。活塞销孔的位置是决定传动效率的关键,销孔轴线需要和活塞轴线垂直相交,偏心量的设置需要根据发动机的侧推方向调整,部分机型会将销孔向做功冲程的主承压侧偏移零点几毫米,用来缓解活塞换向时的敲缸异响。销孔内部通常会加工出一定的储油结构,和活塞销、连杆小头形成滑动摩擦副,工作时依靠飞溅的润滑油形成油膜,承受活塞往复运动带来的交变冲击载荷。在往复式动力设备的做功循环里,活塞是直接承接燃烧压力、完成能量转换的核心承载零件,小到排量几十毫升的通用汽油机,大到船用低速重型柴油机,甚至部分容积式压缩机、往复泵的动力端,都需要匹配对应工况的活塞结构来完成工作循环。日常做结构拆解或者逆向建模时,最先要明确的是活塞的安装边界:它的外径尺寸直接和气缸套内孔做间隙配合,配合间隙需要根据工作温度、材料热膨胀系数、润滑条件预留,常温下的装配间隙通常控制在缸径的千分之0.5到千分之1区间,避免热态下膨胀卡滞,或是间隙过大导致压缩压力不足、窜机油等问题。活塞头部的环槽结构是建模时需要重点把控的特征,不同环槽的宽度、深度、槽侧平面度直接决定了气环、油环的密封效果,

  活塞裙部的型线设计不能做成纯圆柱结构,因为活塞工作时头部温度远高于裙部,热膨胀量更大,而且活塞在侧推力作用下会产生机械变形,所以建模时通常会把裙部做成中凸变椭圆的型面,椭圆度沿着活塞轴线方向渐变,保证热态工作时裙部和缸壁的接触均匀,避免局部应力集中导致拉缸。裙部的承压面需要根据发动机的旋转方向区分主次推力面,两个面的型线参数会有细微差异,匹配做功冲程和压缩冲程不同的侧推载荷。从功能逻辑上看,活塞在工作循环里要承受三个方向的载荷:首先是燃烧爆发时的轴向冲击力,最高瞬时压力可以达到十几兆帕,这部分力通过活塞销传递给连杆,再转化为曲轴的旋转扭矩;其次是往复运动产生的惯性力,转速越高惯性力越大,所以活塞的重量控制非常关键,

  在保证强度的前提下通常会在活塞内腔做减重结构,降低往复运动质量,减少曲轴系的振动;最后是换向时的侧向推力,这部分力由裙部承担,直接作用在气缸壁上,是活塞和缸套磨损的主要诱因。建模过程中需要注意各个特征的圆角过渡,尤其是活塞头部到裙部的过渡区域、销孔和内腔的交接位置,这些位置是应力集中的高发区,交变载荷下很容易产生疲劳裂纹,圆角半径不能过小,同时也要避免圆角过大影响活塞环的装配或是和其他运动件产生干涉。实际选型匹配时,活塞的压缩高度是核心安装参数,也就是活塞销孔中心到活塞顶面的距离,这个尺寸直接决定了发动机的压缩比,压缩比偏差过大会导致发动机燃烧异常、动力不足或是爆震。活塞顶面的形状需要和燃烧室形状匹配,

  不同的燃烧室结构对应不同的顶面凹坑、气门避让坑设计,避免活塞在上止点时和进排气门发生碰撞,避让坑的深度和位置需要和气门升程、配气相位严格对应。另外活塞上的环岸宽度也要根据爆发压力调整,高强化机型的环岸厚度更大,避免高压燃气冲断环岸导致活塞失效。很多新手建模时容易忽略活塞的热变形补偿,直接按常温尺寸做等直径圆柱,实际做运动仿真或者干涉检查时就会发现热态下活塞和缸套的配合出现问题,或是冷态间隙过大导致敲缸。还有活塞销孔的铜套安装位,如果是全浮式活塞销结构,销孔两端需要预留卡环槽,用来安装挡圈限制活塞销的轴向窜动,避免活塞销窜出刮伤气缸壁。从应用场景延伸来看,除了传统的燃油发动机,部分气动工具、液压往复机构里也会用到类似结构的活塞,只是根据工作介质的不同,环槽的密封结构会从金属活塞环换成橡胶密封圈、格莱圈等密封件,裙部的导向长度也会根据工作压力做调整,高压工况下的活塞导向长度更长,避免运动时出现卡滞。
