内燃机配气机构用摇臂结构设计

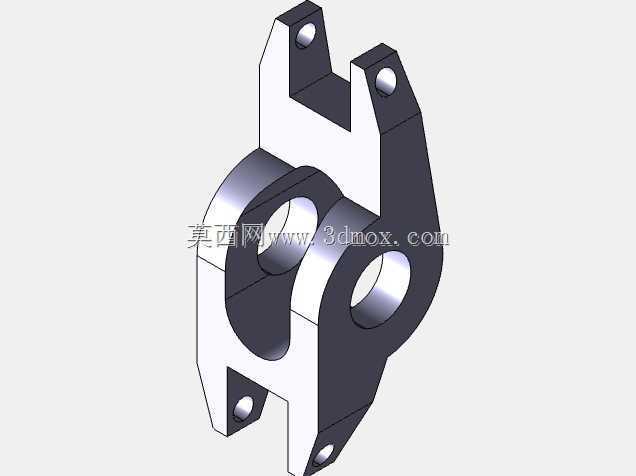

　　在往复式内燃机的配气系统中，摇臂是承担气门启闭驱动力传递的核心杠杆类零件，其结构合理性直接决定气门开闭的正时精度、落座冲击力以及整个配气机构的运行寿命，是动力系统中看似小巧却承载关键传动功能的受力构件。该摇臂采用分体抱箍式的轴孔安装结构，中间的贯通圆孔为摇臂轴装配位，通过上下对合的抱紧结构实现与摇臂轴的间隙配合，既保证摇臂工作时可绕轴顺畅摆动，又能通过抱紧面的加工精度控制径向窜动间隙，避免工作过程中出现异常敲击磨损。上端的叉形双耳结构为推杆连接端，两个同轴的销孔用于装配连接销，将推杆传递的凸轮顶升力导入摇臂，叉形开口的宽度尺寸经过匹配计算，刚好容纳推杆端部的球头座连接结构，保证传动过程中力的作用线始终处于摇臂摆动平面内，

　　避免出现侧向分力造成偏磨。下端的单凸台结构为气门驱动端，工作时直接与气门杆尾端接触，将摇臂绕轴摆动的杠杆力传递给气门，克服气门弹簧的预紧力推动气门开启，当凸轮升程回落时，又随气门弹簧的回弹力带动气门复位落座。从设计逻辑上看，该摇臂的杠杆比经过精准核算，结合凸轮型线的升程曲线，将凸轮的小行程顶升放大为气门所需的开启升程，保证气缸进排气过程的流通截面积满足发动机不同转速工况下的充气效率要求。结构上的多处减重孔设计并非随意开设，而是在完成受力仿真校核后，在应力水平较低的区域去除冗余材料，既降低摇臂自身的往复运动惯量，减少配气机构高速运行时的惯性冲击，又能保证高应力区域的结构强度，避免工作过程中出现断裂变形。安装边界方面，

　　中间摇臂轴孔的内径尺寸与配套摇臂轴为基孔制间隙配合，表面粗糙度要求达到Ra1.6，保证摆动过程的润滑油脂可形成稳定油膜，降低摩擦磨损；上端叉形耳的销孔同轴度公差控制在0.02mm以内，避免连接销装配后出现卡滞，导致传动卡涩；下端气门接触端的端面经过淬火硬化处理，硬度达到HRC50以上，承受气门杆尾端的高频冲击接触，避免长期工作后出现凹陷磨损，导致气门间隙变大、配气正时失准。实际应用场景中，这类摇臂除了广泛用于小排量通用汽油机、柴油机的顶置气门配气机构外，经过尺寸改型后也可用于空压机、小型往复泵等需要实现往复直线运动与摆动转换的传动机构中，其核心的杠杆传力结构可根据不同的驱动力输入、输出行程需求调整力臂长度，适配不同的设备工况。

　　在建模过程中，所有装配孔的位置度、配合面的形位公差都严格按照机械加工工艺要求设置，比如抱箍结构的结合面平面度公差、销孔与轴孔的中心距公差，都直接影响后续零件加工后的装配可行性与运行稳定性，避免出现建模时尺寸无约束、实际加工后无法装配的问题。整个零件的外形轮廓没有多余的装饰性结构，所有曲面与凸台的设置都服务于受力传递、装配避让、减重降惯的实际功能需求，比如摇臂两侧的圆弧过渡，是为了降低应力集中系数，避免在交变载荷长期作用下出现疲劳裂纹，叉形耳根部的圆角过渡也是经过应力分析后确定的半径值，平衡结构紧凑性与强度要求。
