四缸直列发动机曲柄轴结构设计

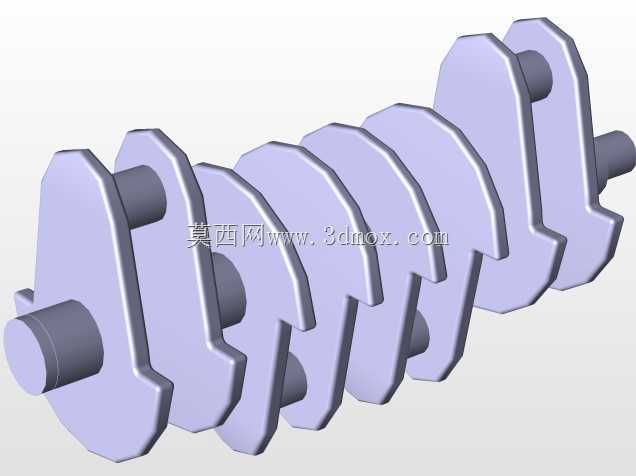

　　在往复式内燃机的动力传递链路里，曲柄轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载构件，这款适配四缸直列布局机型的曲柄轴，在结构设计上完全匹配直列四缸的点火做功顺序，四个曲柄销按照180度相位差对称排布，能在1-3-4-2或者1-2-4-3的常规点火循环下，让各缸往复惯性力与旋转离心力实现一阶、二阶的自平衡，大幅降低整机运转时的振动幅值，减少缸体主轴承座的交变载荷冲击。从实际装机场景来看，这类曲柄轴广泛适配1.0L到2.5L排量区间的民用乘用车汽油机、小排量非道路柴油机，也可用于固定动力机组、小型工程机械的动力单元，在整机装配环节，曲轴两端的主轴颈需要与缸体主轴承瓦、曲轴箱端盖油封位精准配合，

　　输出端的法兰结构直接对接飞轮与离合器总成，前端轴颈则用来安装正时链轮、减振皮带轮，驱动配气机构与前端附件轮系。设计阶段首先要确定的是主轴颈与曲柄销的重叠度参数，这个数值直接决定曲轴的弯曲疲劳强度，这款模型里的曲柄臂采用了变厚度的椭圆过渡结构，在曲柄销与主轴颈的衔接位置做了大圆角沉割处理，避免应力集中导致的轴颈断裂风险，同时每个曲柄臂上都预留了平衡块的集成结构，不需要额外加装分体式平衡块，减少了装配累积误差，也缩短了曲轴的总长度，能让整机的轴向尺寸更紧凑。从安装边界来看，全轴共设置五道主轴颈作为支撑点，对应直列四缸缸体的主轴承座位置，各主轴颈的同轴度公差需要控制在0.02mm以内，曲柄销与主轴颈的平行度公差不超过0.015mm，

　　才能保证装机后轴瓦的油膜均匀建立，避免偏磨烧瓦的故障。油道设计上采用了斜向交叉的内置油孔，从主轴承座引入的压力润滑油可以通过轴颈内部的油道直接输送到曲柄销表面，为连杆大头轴承提供持续润滑，油孔的出入口位置都做了倒角抛光处理，减少润滑油的流动阻力，也避免应力集中在油孔边缘。在实际运转工况下，曲柄轴需要承受活塞连杆组传递的爆发压力冲击，以及高转速下的旋转离心力、往复惯性力的交变载荷，所以结构设计时在曲柄臂的非加工面做了轻量化的去重处理，在保证整体刚度满足设计要求的前提下，尽可能降低曲轴的旋转惯量，让发动机的转速响应速度更快，同时平衡块的配重质心位置经过精确计算，能抵消各曲柄销与连杆大头产生的旋转惯性力，让曲轴在额定转速区间内运转更平稳，

　　减少对主轴承的载荷冲击。轴向定位设置在第三道主轴承位置，采用止推片结构限制曲轴的轴向窜动量，窜动间隙控制在0.1mm到0.3mm之间，既保证曲轴受热膨胀时有足够的伸长空间，又避免轴向窜动过大导致的离合器分离不彻底、正时机构跳齿等故障。从建模细节来看，所有轴颈的表面都预留了磨削加工余量，圆角过渡位置的曲率完全匹配加工工艺要求，没有出现锐角、倒扣等无法加工的结构，曲柄臂的外形轮廓也适配锻造模具的拔模角度，适合采用模锻工艺进行毛坯生产，后续再通过数控车削、铣削、磨削完成成品加工，各油道的走向也充分考虑了深孔钻的加工可达性，没有出现无法加工的闭孔或者斜度过大的油道结构。在做整机匹配设计时，这款曲轴的回转半径直接决定了发动机的活塞行程，结合缸径参数就能确定整机的排量大小，曲柄销的直径尺寸需要匹配对应规格的连杆大头轴承，输出端法兰的螺栓孔位置、定位销尺寸也需要与飞轮、离合器总成的安装孔位完全对应，前端轴颈的键槽位置要保证正时链轮的安装相位准确，避免出现配气相位偏差导致的动力下降、气门顶活塞等严重故障。
