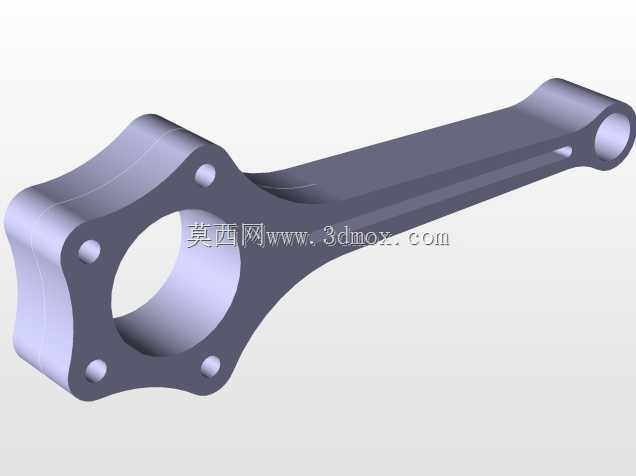

内燃机传动用连杆结构三维数模

　　在往复式动力设备的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，其结构合理性直接决定整套动力单元的运行可靠性与疲劳寿命。从实际工况来看，连杆工作过程中需要同时承受活塞端传递来的交变燃气爆发压力、往复运动惯性力以及曲轴旋转带来的摆动载荷，这就要求其结构设计必须兼顾高强度、轻量化与抗疲劳性能，避免长期交变载荷下出现断裂、变形等失效问题。

　　从结构设计逻辑来看，该连杆采用分体式大头端与整体式小头端的经典布局，大头端用于与曲轴连杆轴颈配合，通过螺栓实现端盖与杆身的紧固连接，端盖与杆身的结合面采用平面定位结构，保证装配后的同轴度精度，避免轴颈出现偏磨；小头端为整圆结构，用于与活塞销配合，工作过程中随活塞做往复摆动，内部通常会压装衬套来降低摩擦磨损，延长部件使用寿命。杆身部分采用变截面工字型结构，这种结构设计能够在保证整体抗弯、抗扭强度的前提下，最大程度降低连杆自身重量，减少往复运动产生的惯性力，降低曲轴端的载荷冲击，适配高转速动力设备的运行需求。

　　在安装边界与尺寸匹配层面，连杆的大头孔与小头孔的中心距是核心参数，直接决定发动机的活塞行程与压缩比，设计过程中需要严格控制两孔的平行度公差，避免活塞运行过程中出现偏缸，导致缸套异常磨损。大头孔的内径尺寸需要与对应曲轴的连杆轴颈直径匹配，装配后需要保证合适的配合间隙，间隙过大会导致运转过程中出现冲击异响，间隙过小则会导致润滑不良，出现烧瓦抱轴的故障。小头孔的内径需要与选配的活塞销直径匹配，压装衬套后需要保证衬套与活塞销的配合间隙符合润滑要求，确保摆动过程中油膜能够稳定形成。杆身的截面尺寸需要根据发动机的最大爆发压力、额定转速等参数进行强度校核，保证最大载荷下的应力值低于材料的屈服强度，同时预留足够的疲劳安全系数，应对交变载荷的长期作用。

　　从实际应用场景来看，这类连杆广泛应用于车用汽油发动机、柴油发动机、小型通用汽油机、空压机等采用曲柄连杆机构的往复式设备中，不同应用场景下的连杆结构会根据载荷特性做针对性调整：大扭矩柴油机的连杆杆身截面会更粗壮，螺栓连接位置的强度冗余更高；高转速汽油机的连杆会更侧重轻量化设计，会采用锻造高强度合金钢材质，同时做轻量化结构优化，降低往复惯性力。建模过程中需要重点关注各配合面的形位公差要求，尤其是大小头孔的圆柱度、同轴度、两孔轴线的平行度，这些参数直接影响后续零件加工后的装配精度与运行稳定性。同时连杆上的螺栓连接孔位置需要严格对称分布，保证紧固过程中受力均匀，避免端盖装配后出现错位，导致轴颈配合面受力不均。杆身与大小头的过渡位置需要采用大圆角过渡结构，避免应力集中，降低疲劳断裂的风险，这也是结构设计中容易被忽略但对可靠性影响极大的细节。在润滑设计上，部分连杆会在杆身内部设计贯通的油道，将大头端的压力润滑油引导至小头端，为活塞销与衬套的配合面提供润滑，建模时需要保证油道的位置精度与贯通性，避免加工后出现油道堵塞或者位置偏移，影响润滑效果。
