CVT动力联接螺旋弹簧结构设计

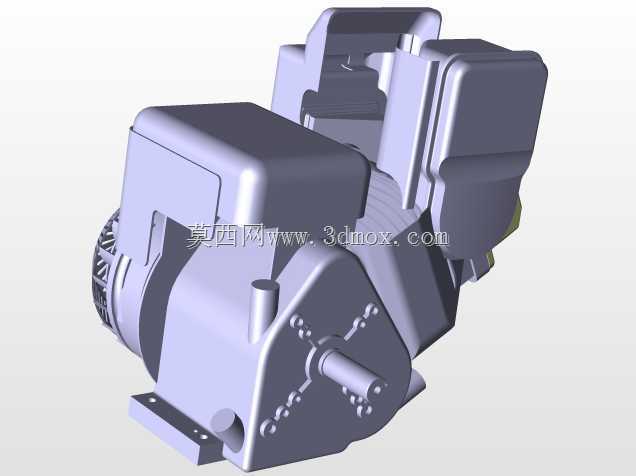

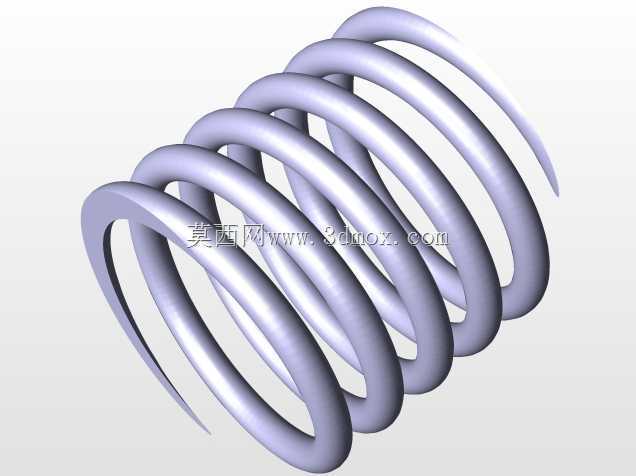

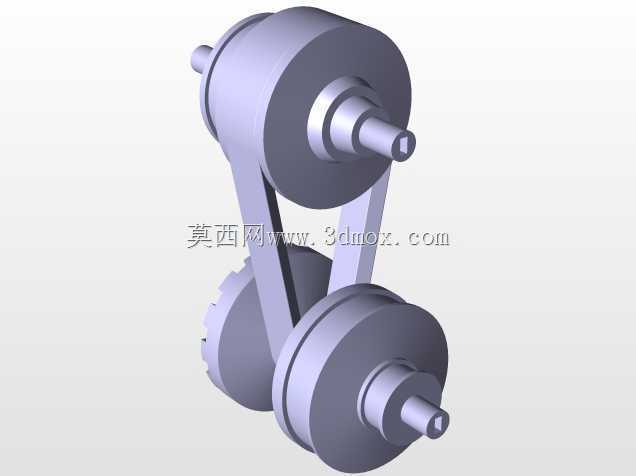

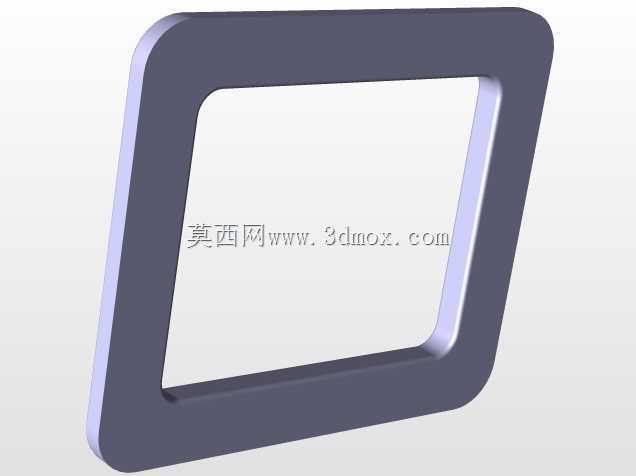

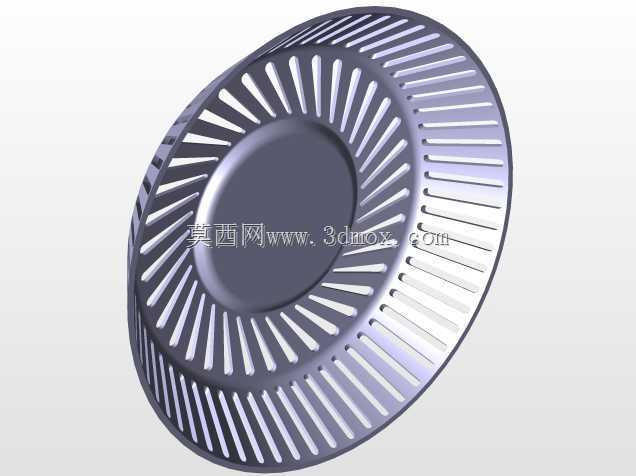

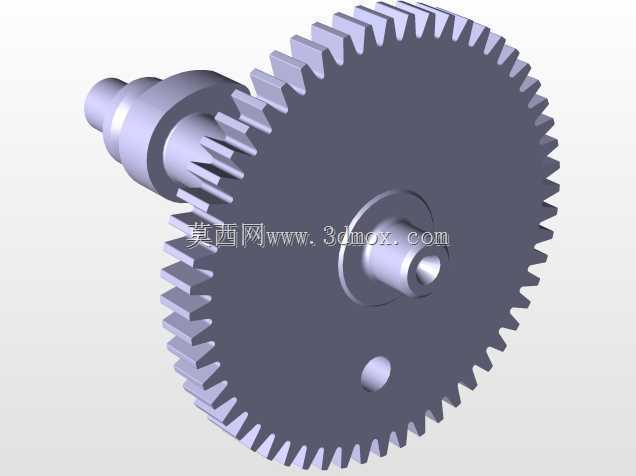

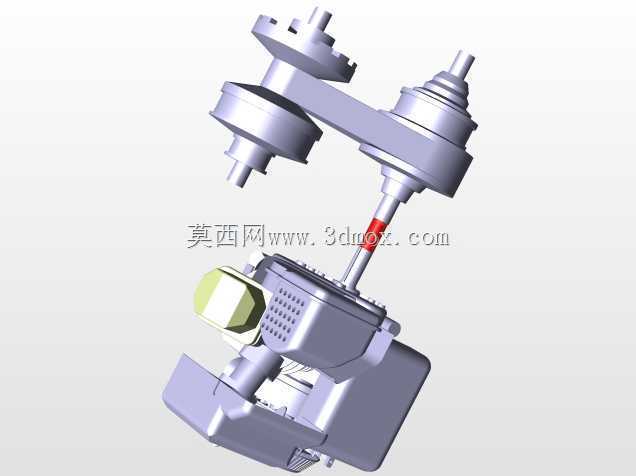

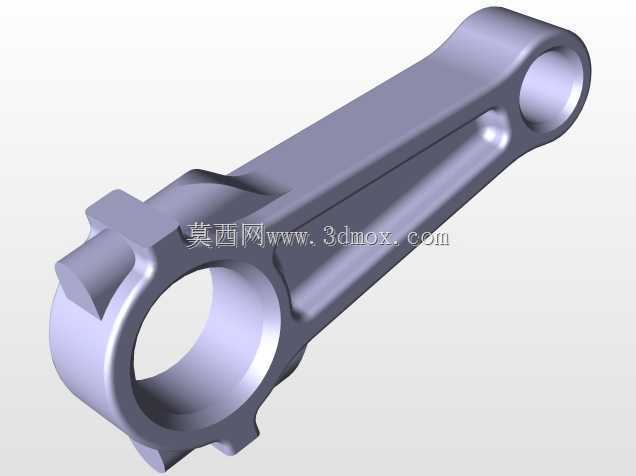

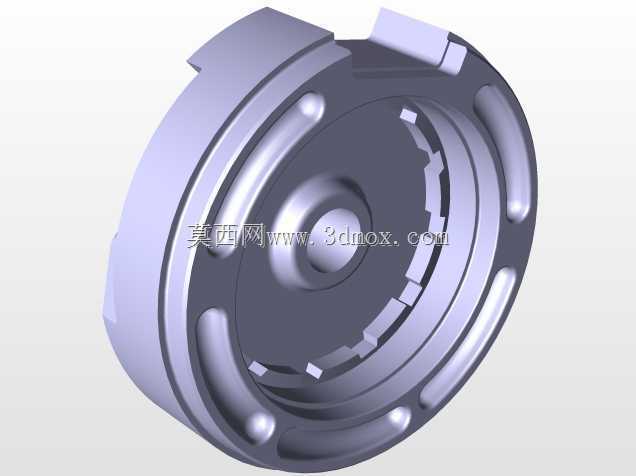

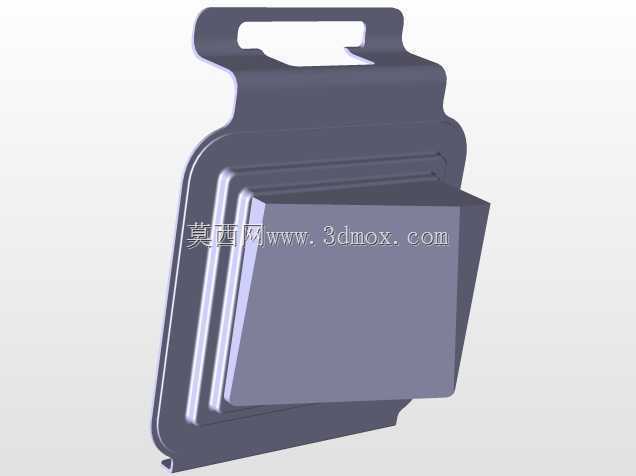

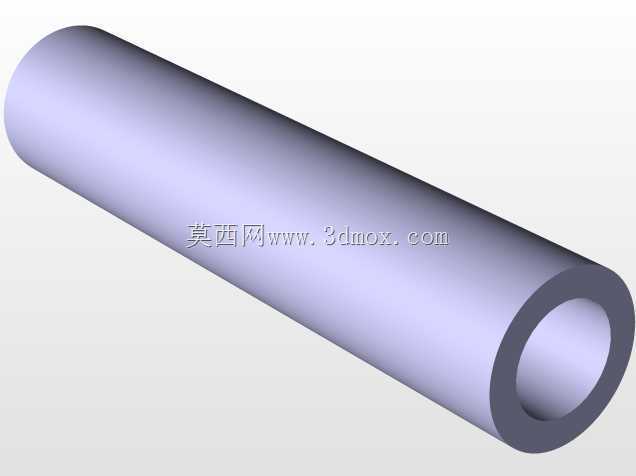

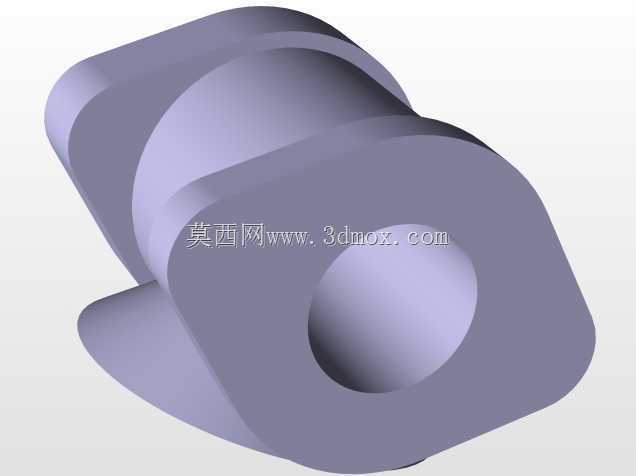

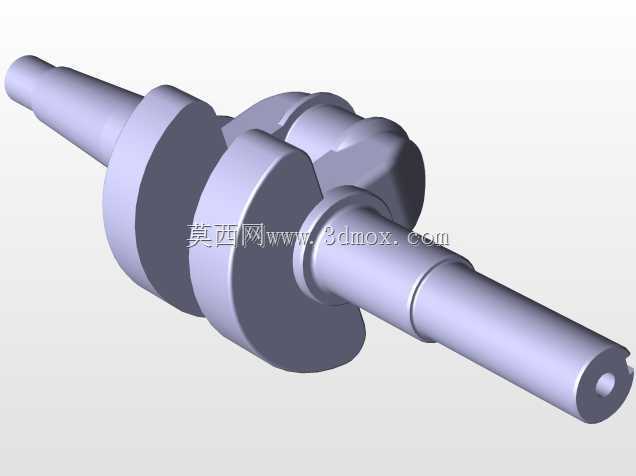

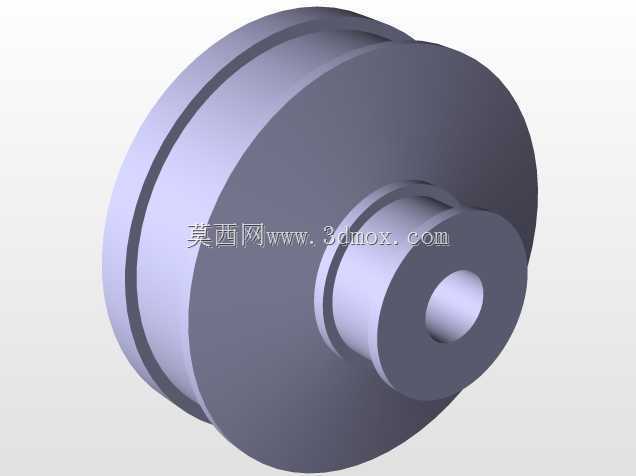

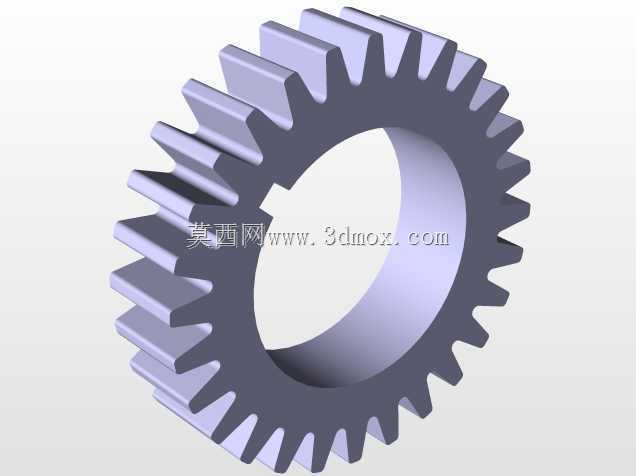

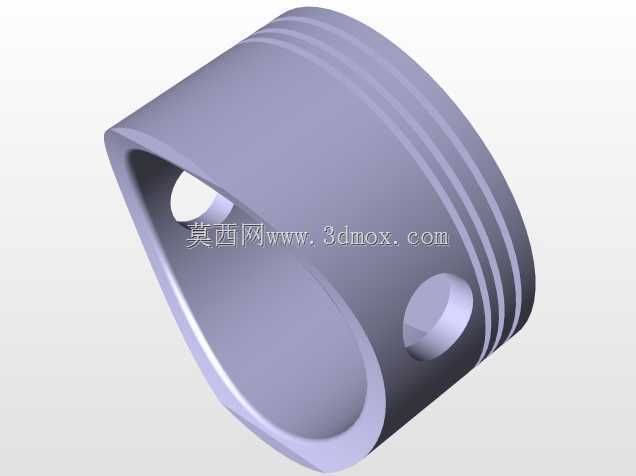

　　在汽车无级变速传动系统的动力传递链路中，这类螺旋式弹性联接构件承担着扭矩缓冲、同轴度补偿、振动衰减的核心作用，区别于传统刚性法兰联接的硬接触传递方式，该结构通过自身螺旋圈体的弹性形变，可吸收发动机输出端与CVT变速机构输入端之间的瞬时冲击载荷，避免硬连接状态下因转速波动、扭矩突变造成的齿轮打齿、轴系疲劳损伤问题。从实际装车场景来看，该构件布置于发动机飞轮输出侧与CVT输入带轮组之间的联接腔体内，安装时需要匹配两端联接法兰的止口定位尺寸，螺旋圈体的内径需要预留足够的轴系穿过空间，避免工作过程中与中心传动轴发生运动干涉，外径尺寸则需要严格控制在联接腔体的内壁边界以内，防止高速旋转时圈体在离心力作用下扩张触碰腔壁引发磨损。

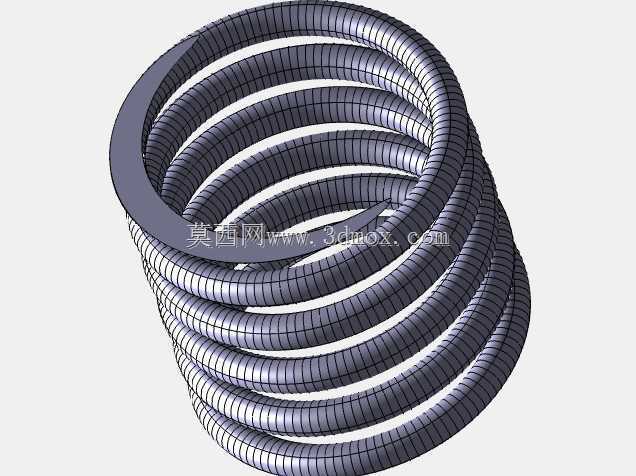

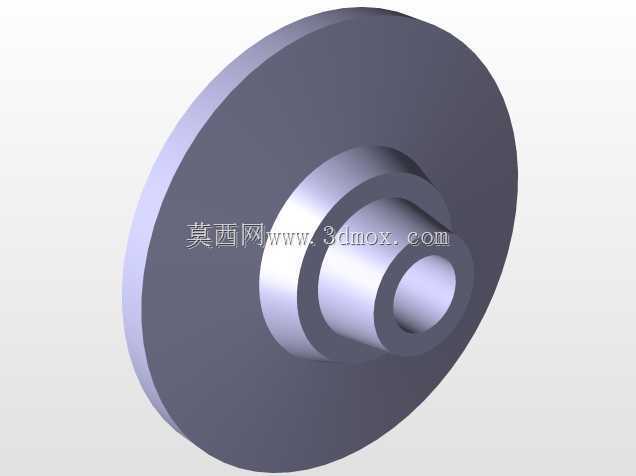

　　设计过程中首先需要根据CVT系统的额定传递扭矩、最高工作转速、允许的轴向补偿量、径向偏移补偿量来确定螺旋弹簧的有效圈数、线径、节距参数，线径的选择需要兼顾弹性形变能力与抗疲劳强度，线径过大会导致整体刚度过高，失去缓冲吸振的作用，线径过小则会在大扭矩传递时出现塑性形变，甚至发生圈体断裂的失效问题。节距的设计需要保证弹簧在最大压缩量工况下，相邻圈体之间不会发生并圈碰磨，同时要预留足够的形变余量应对车辆急加速、急减速时的瞬时轴向窜动。螺旋圈体的两端采用磨平支承端结构，支承端的平面度需要控制在合理公差范围内，保证与两端联接法兰的贴合度，避免安装后出现偏载导致弹簧受力不均，局部应力集中引发早期疲劳失效。表面处理采用发黑工艺，

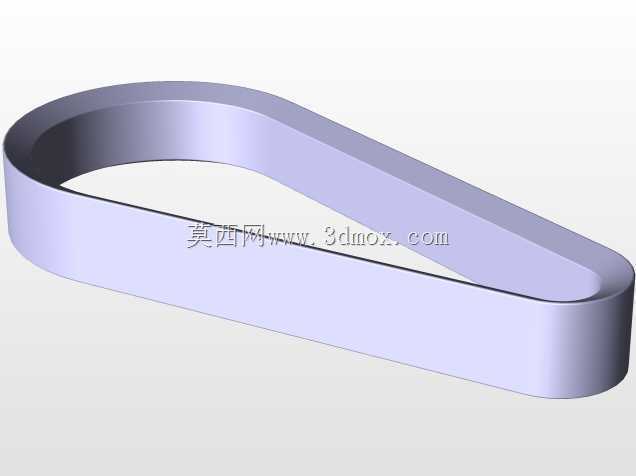

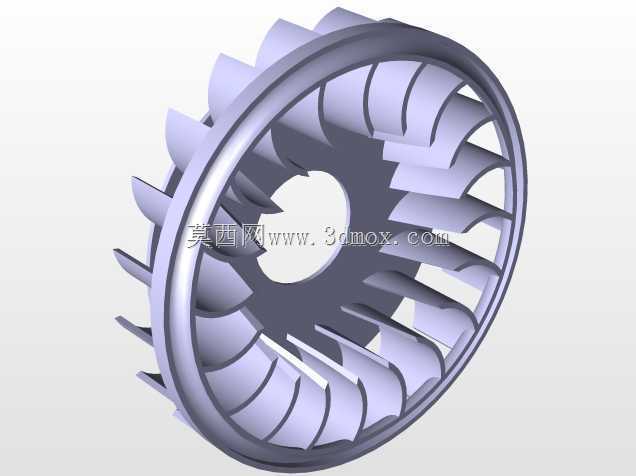

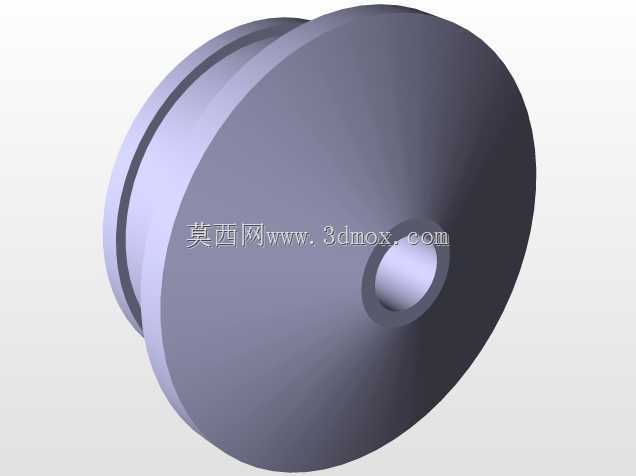

　　在不改变构件尺寸精度的前提下提升防锈能力，适配变速箱内部的油液工作环境，避免长期浸泡在变速箱油中出现锈蚀剥落，污染油液进而影响CVT带轮、钢带的工作寿命。从功能特性来看，该结构除了基础的扭矩传递作用外，还可补偿动力总成安装过程中产生的少量同轴度误差，降低发动机与变速箱对接时的装配精度要求，提升产线装配效率，同时在车辆运行过程中，可过滤发动机输出端的扭转振动，减少振动向变速机构、车身传递，提升整车NVH表现。建模过程中需要重点控制螺旋线的生成精度，保证每一圈螺旋的升角一致，避免出现圈距不均的问题，两端支承端的磨平处理需要按照实际加工工艺进行切除仿真，还原真实零件的端部结构，确保后续做有限元应力分析、装配干涉检查时的结果准确性。

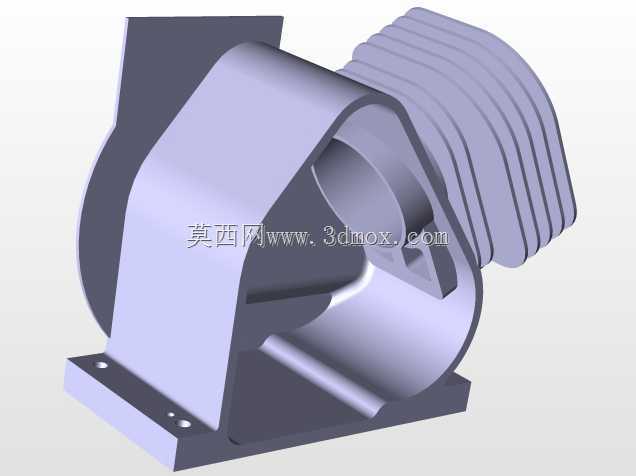

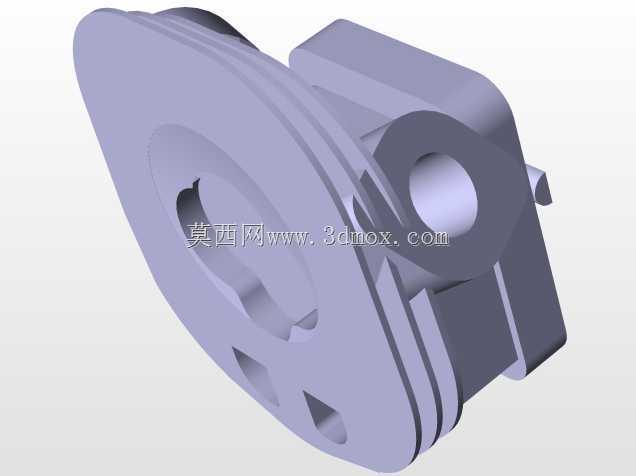

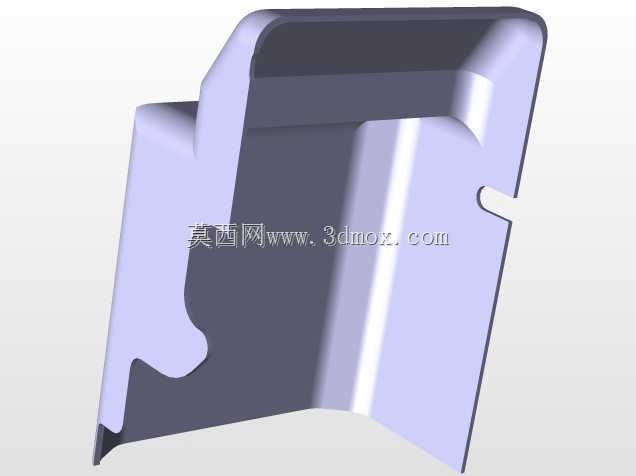

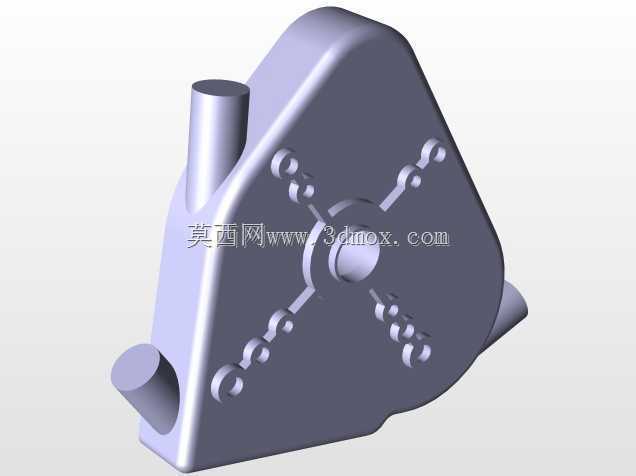

　　在安装边界校核上，需要模拟弹簧在最大压缩、最大扭转、最高转速离心扩张三种极限工况下的外形尺寸变化，确认所有工况下构件都不会与周边的轴、壳体、密封件发生干涉，同时要核算弹簧的固有频率，避开发动机常用工作转速区间的振动频率，防止工作过程中出现共振问题，引发异常噪音甚至构件失效。
