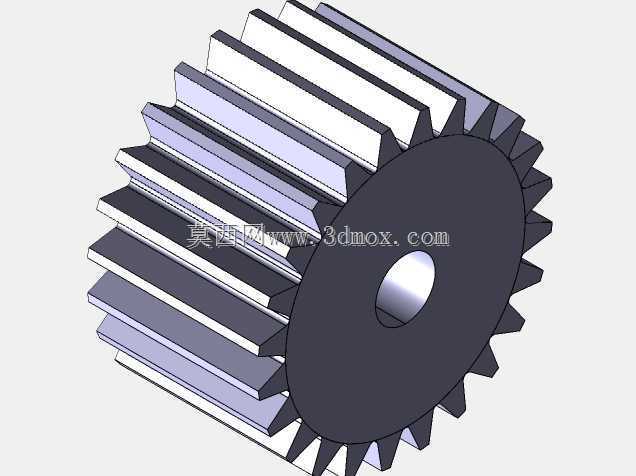

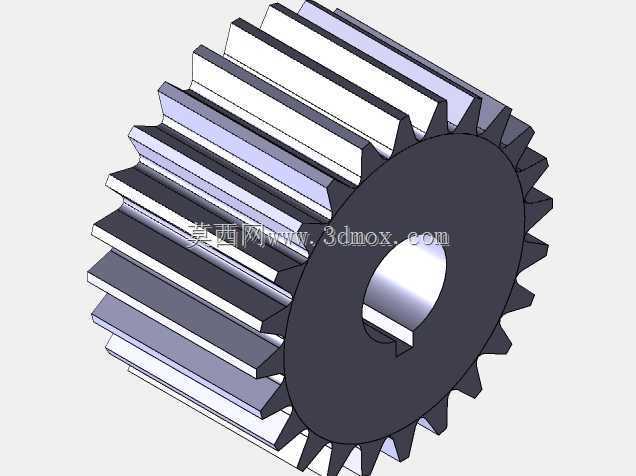

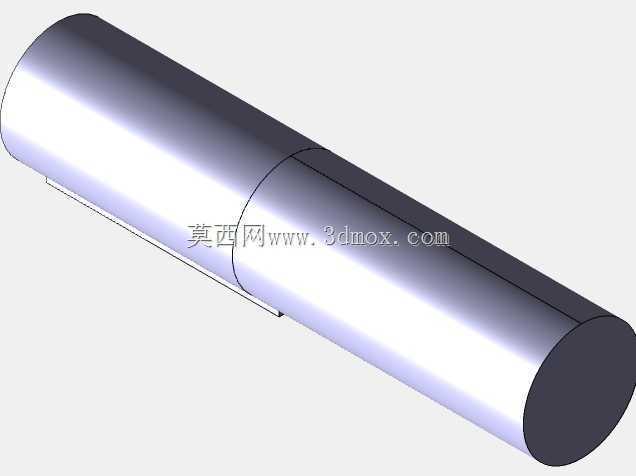

运转过程中可同时分担输入载荷,单齿承受的接触应力与弯曲应力远低于定轴齿轮结构,这也是行星传动箱能在小体积下实现大扭矩输出的核心原因;设计过程中需要严格控制行星轮轴的位置度公差,保证三个行星轮同时与太阳轮、齿圈啮合,避免出现单齿过载偏载的问题,行星轮与行星轮轴之间预留了轴承安装位,可根据转速与载荷等级选配滑动衬套或者滚动轴承,降低运转过程中的摩擦损耗。太阳轮轴采用一体式结构设计,轴端预留了键槽安装位,可直接与动力输出轴通过平键连接传递扭矩,避免分体式装配带来的同轴度误差;行星架作为输出构件时,端面上预留了均匀分布的安装螺纹孔,可直接连接负载端的连接法兰,不需要额外加装过渡连接结构,减少装配累积误差。整套结构的总重量控制在1kg量级,在中小功率动力传输场景中,行星齿轮结构的传动箱始终是紧凑安装空间下的首选方案,这类结构常被集成在伺服动力输出端、小型输送设备驱动端、精密回转机构的动力输入端,依靠同轴布局的特性大幅缩减传动链路的轴向占用空间,相比平行轴齿轮传动结构,同等减速比下体积可压缩40%以上,重量控制优势也十分突出。这套行星齿轮箱的齿圈参数设定为72齿,三个均匀分布的行星齿轮单组齿数为24齿,中心太阳轮齿数同样为24齿,完全匹配行星传动的齿数配比关系,齿圈、行星架、太阳轮三个核心构件可根据实际工况需求分别作为固定端、输入端、输出端,实现不同的传动比与转向输出,适配不同的动力匹配需求。从结构设计逻辑来看,三个行星轮沿太阳轮圆周方向120度均匀排布,
材料密度按照常规结构钢参数设定,可直接适配小功率伺服电机、小型直流电机的动力输出场景,安装边界采用同轴圆形法兰结构,安装孔位沿圆周均匀分布,可直接嵌入设备的安装腔体内部,不需要额外预留侧面安装空间,对于安装空间受限的小型自动化设备、精密回转工作台、小型输送线驱动端来说,这类结构的适配性极强。实际选型应用过程中,需要注意不同构件固定时的传动比差异:当齿圈固定、太阳轮输入、行星架输出时,可实现大减速比的减速传动,适合常规的减速增扭场景;当行星架固定、太阳轮输入、齿圈输出时,可实现反向增速传动,适合小功率的高速输出场景;当太阳轮固定、齿圈输入、行星架输出时,可实现中等减速比的同向传动,可根据实际设备的动力需求灵活切换使用方式。

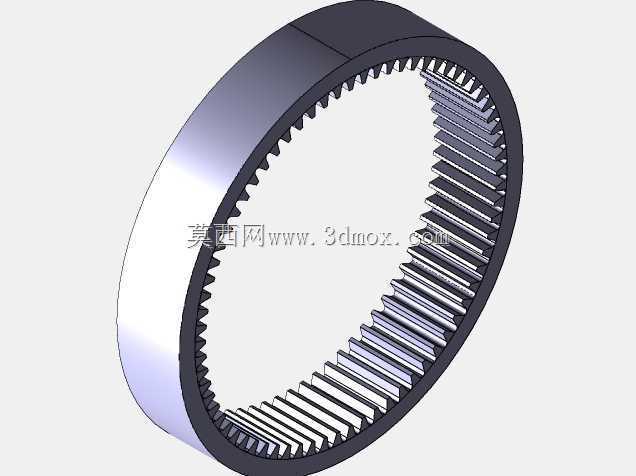

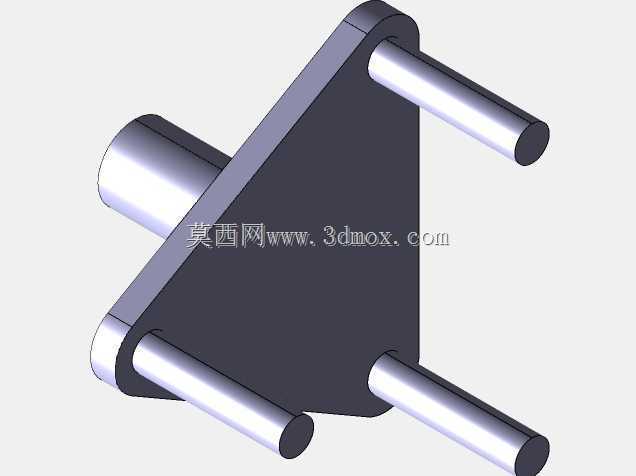

结构设计过程中,齿圈采用内齿加工结构,齿形参数与行星轮、太阳轮完全匹配,啮合侧隙控制在合理范围内,既可以避免热胀冷缩导致的卡滞问题,也能控制回程误差在精密传动允许的范围内,满足多数普通工业场景的传动精度要求;行星架采用框架式结构,在保证结构强度的前提下尽可能去除冗余材料,进一步降低整体重量,同时也能给齿轮啮合区域预留足够的润滑脂存储空间,运转过程中润滑脂可随齿轮转动均匀覆盖啮合齿面,降低齿面磨损,延长结构使用寿命。在装配流程上,需要先将行星轮通过轴承安装在行星架的轮轴上,再将装好行星轮的行星架组件放入齿圈内部,调整行星轮位置使其与内齿圈啮合,最后插入太阳轮,保证太阳轮与三个行星轮同时啮合到位,再安装两端的端盖结构固定轴向位置,
端盖上预留了轴承安装位,可支撑太阳轮轴与行星架的输出轴端,保证运转过程中的同轴度,避免运转过程中出现轴系窜动问题。这类行星齿轮箱的应用场景覆盖十分广泛,从小型自动化生产线的驱动单元,到精密检测设备的回转驱动,再到小型移动设备的动力传输结构,都能看到这类结构的身影,其紧凑的结构、稳定的传动性能、较高的载荷承受能力,都是同体积下定轴齿轮传动结构无法比拟的。设计过程中需要重点关注齿轮的强度校核,根据实际传递的扭矩大小计算齿面接触强度与齿根弯曲强度,确认齿轮参数满足载荷要求,同时还要校核行星轮轴的剪切强度与弯曲强度,避免大载荷下出现轮轴变形断裂的问题;对于有更高精度要求的场景,还可以通过提高齿轮加工精度等级、减小啮合侧隙的方式提升传动精度,适配精密传动场景的使用需求。
