双圆柱直齿轮啮合传动安装基座结构

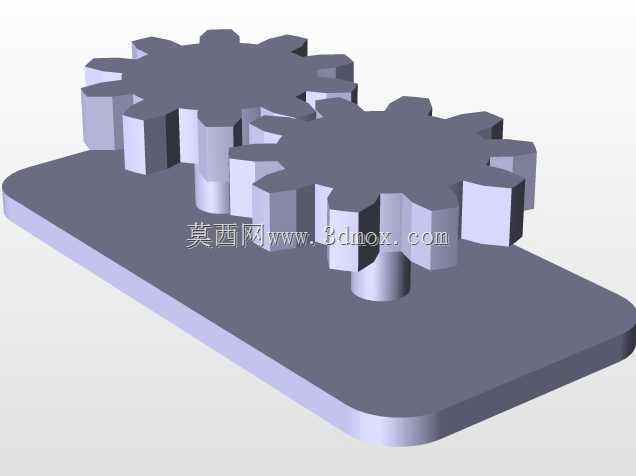

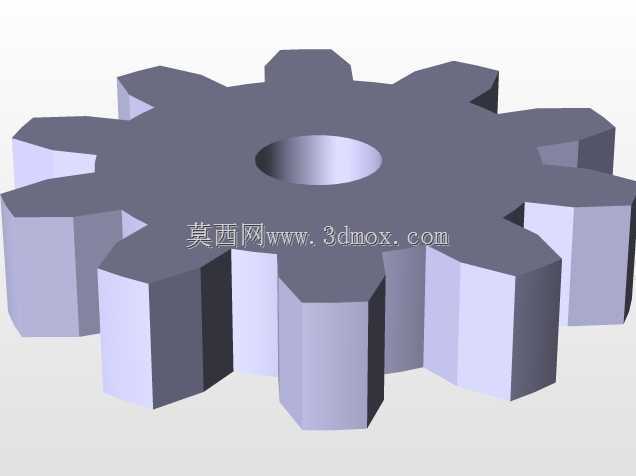

　　这套双圆柱直齿轮啮合结构，核心应用场景覆盖低速重载的开式传动工位，常见于小型工装夹具的动力传递单元、简易输送线的分动模块、教学演示用传动试验台，也可作为非标自动化设备中二级传动的前置级结构使用。实际工况下，两个齿轮的齿廓采用标准渐开线齿形设计，压力角取通用20度值，齿顶高系数取1，保证啮合过程中重合度处于1.2-1.6区间，避免单齿啮合占比过高引发的传动冲击与齿面磨损。安装基座采用带圆角的平板式结构，四个边角做R角过渡处理，既减少加工过程中的应力集中，也能避免安装操作时的锐边划伤，基座上的两个齿轮安装轴孔采用同轴度公差0.02mm的精度要求，保证两轴平行度偏差控制在0.01mm/100mm范围内，防止齿轮啮合时出现偏载、卡滞、

　　齿面局部过载点蚀的问题。从设计思路上看，这套结构优先考虑了装配便捷性，齿轮与安装轴采用间隙配合定位，轴端预留卡簧槽位，可通过轴用弹性挡圈实现齿轮的轴向固定，不需要额外设计复杂的轴向压紧结构，降低装配与后期维护的拆卸难度。齿轮的齿宽取值为模数的8倍，在保证齿根弯曲强度满足额定扭矩传递要求的前提下，尽可能控制轴向尺寸，减少整体结构的占用空间。基座的厚度根据齿轮传递的最大扭矩做匹配设计，保证轴孔位置的基座刚度满足要求，不会在满负载传动时出现轴孔变形导致两轴平行度超差的问题。安装边界方面，基座底部为全平面结构，可通过四个角的安装孔采用螺栓直接固定在设备安装面或型材框架上，安装孔的孔距按照通用工业铝型材的槽距做适配，

　　不需要额外加工过渡转接板即可完成安装。齿轮啮合的中心距严格按照两齿轮分度圆半径之和计算，加工时中心距公差取H7级，保证啮合侧隙处于0.05-0.1mm的合理区间，既不会因为侧隙过小出现传动卡滞、热胀咬死的问题，也不会因为侧隙过大导致传动回程误差超标，影响传动精度。实际使用中，这套结构的传动比可根据两个齿轮的齿数比灵活调整，当前展示的结构中两齿轮齿数差较小，适合需要等速或接近等速传递动力的工位，若需要调整传动比，仅需更换对应齿数的齿轮、调整基座轴孔中心距即可，不需要改动整体安装接口，具备较好的通用性。齿面的加工精度取8级精度，可满足大部分开式传动、低速运转的工况需求，若用于闭式传动箱内的高速传动场景，可将齿面精度提升至7级，

　　同时增加齿面淬火处理，提升齿面硬度与耐磨性能。基座的材质可根据使用场景选择，普通工况下采用Q235钢板铣削加工即可，若有轻量化需求，也可采用6061铝合金加工，表面做阳极氧化处理提升防锈能力。齿轮材质常规选用45号钢调质处理，齿面硬度达到HB220-250，可满足常规负载下的使用寿命要求，重载场景下可选用40Cr材质做齿面高频淬火，硬度提升至HRC45-50，进一步提升齿面接触强度与齿根弯曲强度。结构整体没有多余的冗余设计，所有尺寸都围绕传动功能、安装便捷性、维护便利性做匹配，没有为了外观增加不必要的曲面或装饰结构，完全符合工业传动部件的设计逻辑，可直接作为非标设备设计中的传动单元参考，也可用于教学场景下的齿轮传动原理演示，帮助学习者直观理解圆柱直齿轮的啮合过程、安装定位要求与传动特性。
