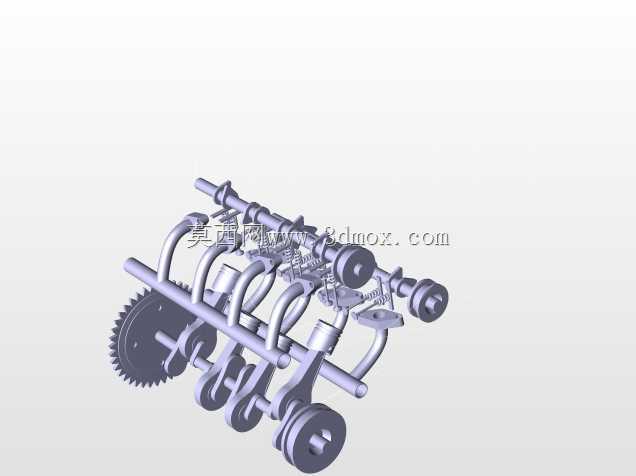

直列四缸发动机曲柄连杆配气机构总成

　　这套结构总成覆盖了内燃机核心运动副的完整装配关系，从实际装车场景来看，这类结构多用于小排量乘用车动力单元，也可经过参数适配后应用于小型工程机械、农用机械的动力输出端，日常工况下需要承受交变爆燃压力、高速往复惯性力与配气正时的精准同步要求，建模过程中每一处配合间隙都对应实际生产中的公差带要求，并非单纯的外观可视化搭建。

　　从功能实现逻辑来看，活塞组件承接燃烧室爆燃产生的轴向推力，通过活塞销将力传递给连杆，连杆将往复直线运动转化为曲轴的旋转运动，曲轴末端的传动齿轮则负责把动力同步传递给凸轮轴端，驱动进排气门按照预设的配气相位完成开闭动作，整套运动链的时序匹配直接决定了动力输出效率、怠速稳定性与排放表现，建模时特意保留了各部件的运动避让间隙，比如活塞在上止点位置时与气门的最小安全距离、连杆摆动时与曲轴箱内壁的间隙、凸轮轴桃形轮廓与气门挺柱的接触行程，这些细节都是实际结构设计中必须反复校核的边界条件。

　　设计思路上没有做过度的简化处理，曲轴的平衡块轮廓完全按照动平衡要求的配重比例搭建，每块平衡块的重心偏移量都对应抵消对应缸位活塞连杆组件的往复惯性力，避免高速运转时产生整机振动；连杆的杆身采用了工字形截面，在保证纵向抗弯抗扭强度的前提下尽可能降低往复运动质量，减少惯性力损耗；气门弹簧的座圈、锁片结构都完整还原，保证装配逻辑与实际生产一致，不会出现结构干涉导致的装配失效；凸轮轴的桃形轮廓按照常用的进气迟闭、排气提前的相位角设计，型线过渡平滑，避免气门开闭时产生冲击异响。

　　安装边界方面，曲轴主轴颈的同轴度公差在建模时统一控制在0.02mm以内，各主轴瓦的安装座孔保持同心，避免运转时出现轴颈偏磨；凸轮轴与曲轴的中心距严格按照正时传动的齿轮啮合中心距设定，保证齿轮侧隙处于0.1-0.25mm的合理区间，既不会因为侧隙过大产生传动冲击异响，也不会因为侧隙过小导致齿轮卡滞、运转阻力过大；活塞环槽的宽度、深度都按照常规气环、油环的装配尺寸预留，活塞销孔的同轴度与活塞裙部的型线都做了对应处理，保证活塞在气缸内往复运动时不会出现偏缸、拉缸问题。

　　从实际应用的角度出发，这套模型可以直接用于动力总成的前期结构方案评审，也可作为运动仿真的基础模型，验证不同转速下的部件运动干涉情况、配气正时的匹配合理性，还能用于新入职结构工程师的装配逻辑培训，直观展示内燃机核心运动部件的配合关系，不需要额外拆解实物就能清晰观察到内部的动力传递路径。建模过程中特意区分了各个部件的材质表现，比如曲轴、齿轮采用锻钢材质的金属质感，活塞采用铝合金材质的轻量化表现，轴瓦、衬套部位的耐磨合金层也做了结构区分，方便后续做有限元分析时直接赋予对应的材料属性，减少前处理的重复工作量。

　　很多初入行业的建模人员容易忽略的细节在这套模型里都做了还原，比如连杆大头的剖分面定位结构、曲轴前端的油封安装轴颈、气门杆部的油封安装位、齿轮的啮合齿形修缘，这些细节看似不影响整体外观，却直接决定了结构能否真正落地生产，毕竟三维建模最终的目的是服务于实际制造，而非单纯的视觉展示，每一处结构的存在都有其对应的工程意义，没有多余的装饰性特征，所有造型都服务于功能实现与装配可靠性。
