车辆用通风盘式制动部件结构设计

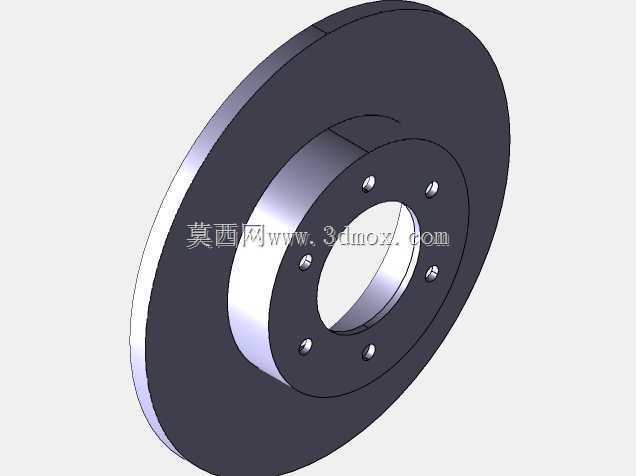

　　在商用车、乘用车的底盘制动系统设计中，盘式制动部件的结构合理性直接决定整车制动效能、热稳定性与连续制动工况下的可靠性，本次呈现的制动盘结构，是针对中等载荷乘用车辆前轮制动场景开发的实体结构，区别于鼓式制动结构的封闭腔体设计，盘式结构的外露摩擦面可在车辆行进过程中借助气流带走摩擦产生的热量，避免连续制动下的热衰退问题。从实际装车场景来看，该制动盘通过中心轮毂止口与车辆转向节上的轮毂轴承配合定位，依靠端面上均匀分布的6个螺栓孔与轮毂法兰刚性连接，随车轮同步转动，制动卡钳跨置在制动盘两侧摩擦面位置，当制动管路建立液压时，卡钳内侧的摩擦片从两侧压紧制动盘环形摩擦面，通过摩擦力矩将车轮的转动动能转化为热能耗散，实现车辆减速或驻车。

　　设计过程中首先确定的是摩擦环带的径向尺寸，摩擦环带的内外径差值直接决定有效摩擦半径，在匹配对应车型的制动力矩需求时，有效摩擦半径过大会导致卡钳所需夹紧力不足，制动踏板行程过长，有效摩擦半径过小则会导致摩擦面比压过高，加剧摩擦片磨损，因此在建模阶段先根据目标车型的轴荷、轮胎滚动半径、最大制动减速度要求，反推所需的制动力矩范围，再确定摩擦环带的中径尺寸，最终确定的环形摩擦面宽度可匹配常规市售NAO材质摩擦片的接触面积要求，避免局部比压过高导致的摩擦片偏磨、制动抖动问题。中心安装凸台的高度设计需要匹配轮毂法兰的沉台深度，保证安装后制动盘的摩擦面与轮毂轴线的垂直度公差控制在0.05mm以内，

　　避免装车后制动盘端面跳动量过大引发的高速制动方向盘抖动问题，凸台上的螺栓孔采用均匀圆周分布，孔位的位置度公差参考GB/T 1800.2的IT7级精度设定，可保证与轮毂螺栓的顺利装配，避免装配应力导致的制动盘翘曲变形。摩擦面与中心安装凸台之间的过渡区域采用圆弧过渡结构，避免直角连接处的应力集中，在车辆紧急制动时，摩擦面区域会快速升温产生热膨胀，过渡区域的圆弧结构可分散热应力，避免制动盘在冷热交变工况下产生径向裂纹，延长制动盘的使用寿命。从安装边界来看，该制动盘的总厚度匹配对应卡钳的活塞行程范围，摩擦面的平面度公差要求控制在0.02mm以内，保证摩擦片与制动盘的完全接触，避免局部接触导致的制动噪音与摩擦材料异常损耗。在实际道路工况下，

　　车辆通过积水路面时，制动盘外露的结构可快速甩干摩擦面的积水，避免水衰退现象，相比鼓式制动器缩短湿滑路面的制动距离。建模过程中对安装螺栓孔的沉头深度做了适配设计，保证轮毂螺栓拧紧后，螺栓端面不会超出制动盘安装面，避免与卡钳支架产生运动干涉，同时中心通孔的直径匹配轮毂轴头的外径，装配时可起到导向定位作用，降低总装车间的装配难度。摩擦面的表面粗糙度设定为Ra1.6，既可以保证与摩擦片的贴合度，又不会因为表面过于光滑导致初期制动磨合周期过长，新件装车后仅需数十次常规制动即可完成磨合，达到设计制动效能。制动盘的整体材质采用常见的灰铸铁材质，建模时预留了通风结构的壁厚余量，若后续升级为通风盘结构，可在现有实体盘的基础上调整内部风道结构，无需重新设计安装接口，具备较好的平台化拓展性。在制动盘的外缘位置做了小尺寸的倒角处理，避免装配过程中锐边划伤操作人员，同时也可减少车辆行驶过程中制动盘外缘带起的碎石击打卡钳的概率。
