通风打孔式盘式制动器结构设计

项目分类:制动器 发布时间:2024-10-08 ID:780691
  • 通风打孔式盘式制动器结构设计
  • 通风打孔式盘式制动器结构设计
  • 通风打孔式盘式制动器结构设计
  • 通风打孔式盘式制动器结构设计

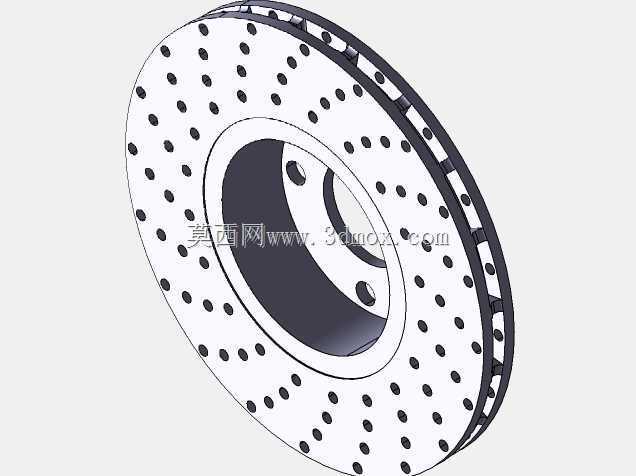

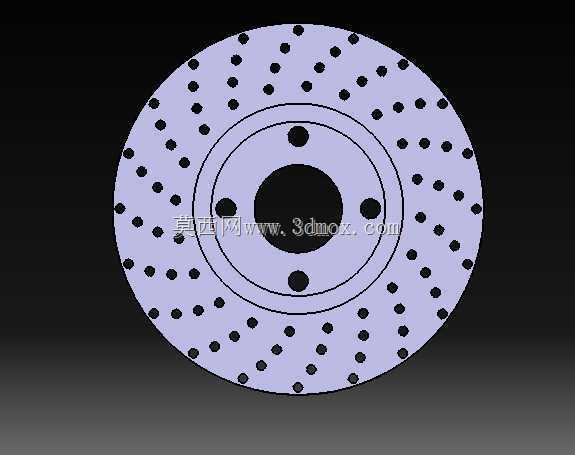

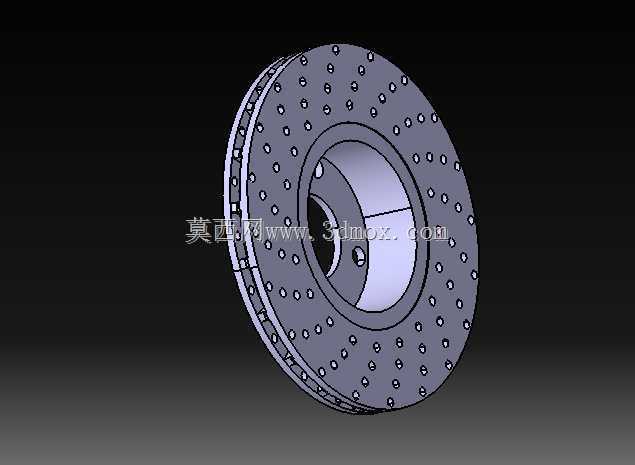

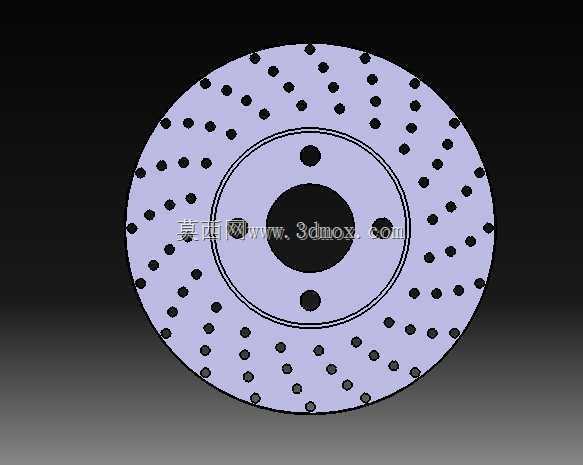

  这款盘式制动器的三维结构,核心围绕乘用车及轻型商用车的轮边制动需求搭建,日常行驶中频繁的点刹、连续下坡的长时制动、紧急工况下的全力制动都是它需要覆盖的应用场景,区别于鼓式制动器的封闭结构,盘式制动的外露式摩擦副能在车辆行进过程中借助气流带走摩擦产生的热量,避免热衰退导致的制动效能下降。从结构设计逻辑来看,制动盘本体采用双层通风腔结构,盘面均匀分布的径向通孔并非随意排布,一方面是在制动过程中让摩擦片磨下的碎屑能顺着孔洞甩出,避免碎屑夹在摩擦副之间造成制动抖动、盘面异常划伤,另一方面孔洞能形成贯通的气流通道,配合双层盘片之间的导流筋,在车轮转动时主动将外界冷空气导入盘体内部,把摩擦产生的热量快速带出,

  连续制动工况下的盘面温度能比同尺寸实心盘低20%以上,有效减少高温导致的摩擦片摩擦系数衰减。安装边界部分,中心的轮毂安装座设置了均布的定位螺栓孔,孔位公差按照整车轮边安装的IT7级精度设计,安装止口的同轴度控制在0.02mm以内,保证制动盘随车轮转动时的端面跳动量不超过0.05mm,避免高速制动时出现方向盘抖动的问题;制动盘的有效摩擦半径经过匹配计算,既保证足够的制动力矩输出,又不会因为摩擦半径过大导致制动卡钳的安装位置超出轮辋的内部空间,适配主流15-18寸乘用车轮辋的安装空间要求。摩擦工作面的平面度要求控制在0.015mm以内,保证摩擦片与盘面能实现全面接触,不会出现局部压力过大导致的偏磨问题;盘面的打孔深度贯穿整个摩擦层厚度,

  即使摩擦片磨损到极限厚度,孔洞的排屑、散热作用依然能正常发挥,不会随着盘面磨损消失。设计过程中还考虑了日常使用的涉水场景,外露的盘面结构在车辆驶过积水路段后,水分能在离心力作用下快速从盘面甩出,配合打孔结构的排水作用,涉水后只需要1-2次制动就能恢复正常的制动效能,不会像鼓式制动器那样因为积水存留在制动鼓内部,需要多次制动才能把水排干恢复制动力。制动盘与轮毂的配合面设置了定位凸台,安装时能快速实现与轮毂的同轴定位,减少装配过程中的找正时间,装配后螺栓的预紧力按照整车要求的力矩范围设置,避免预紧力不均导致的制动盘安装变形。另外,双层通风腔内部的导流筋采用径向直筋搭配局部斜向引流的结构,在车轮转动时不仅能引导气流轴向穿过盘体,

  还能在盘体内部形成一定的紊流,提升热交换效率,长下坡连续制动时,盘面的最高温度能控制在摩擦片材料的许用工作温度范围内,避免出现摩擦片烧蚀、制动盘热裂的问题。从结构强度来看,盘体的厚度经过CAE仿真校核,在最大制动力矩工况下,盘面的最大变形量不超过0.1mm,保证制动过程中摩擦副的接触稳定性,安装座与盘体的连接过渡位置设置了圆角,减少应力集中,避免长期交变载荷下出现连接位置的疲劳断裂。
