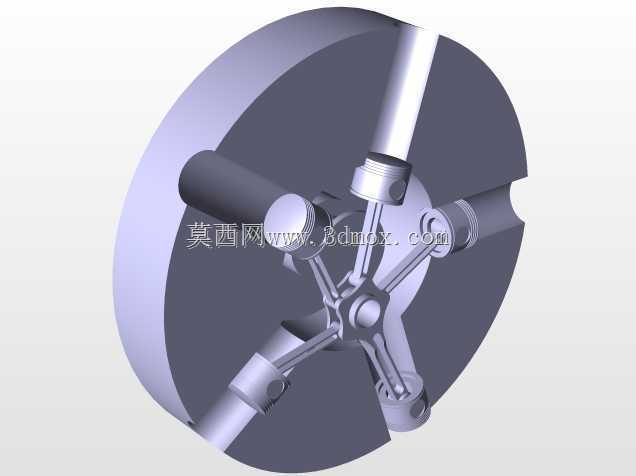

五缸径向动力输出结构三维数模

　　在小型航空动力、便携发电机组、特种作业小型动力单元的选型与结构设计场景中，径向布置的多缸动力结构始终占据着特殊的应用位置，这类结构凭借轴向尺寸紧凑、动力输出平顺性好、整机自重控制优势明显的特点，在对安装空间轴向长度有严格限制的动力配套场景中，往往能替代传统直列、V型动力结构，解决狭小空间内的动力布置难题。本次呈现的五缸径向动力结构，采用单主杆搭配四根带凸轮轴铰接杆的传动布局，完全区别于传统径向发动机的单十字头连杆铰接方案，在连杆组件的受力分配上做了针对性的结构优化。从实际应用层面看，这类五缸径向结构的做功间隔角更小，五个气缸沿圆周方向均匀径向布置，每一次做功行程的曲轴转角间隔仅为72度，相比同缸数直列结构144度的做功间隔，

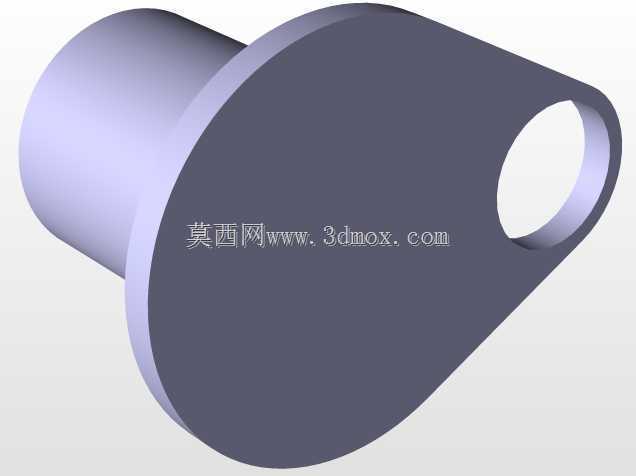

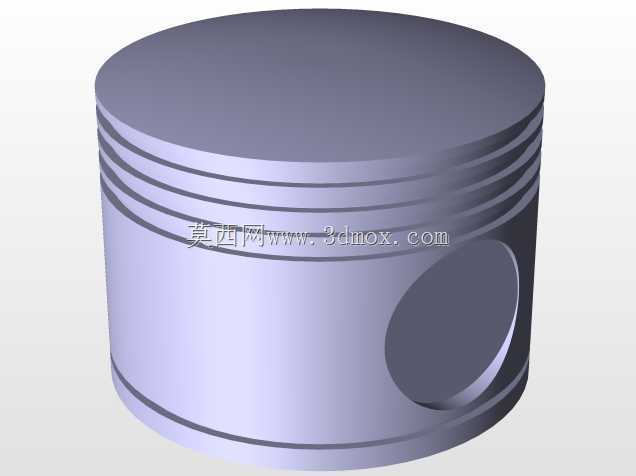

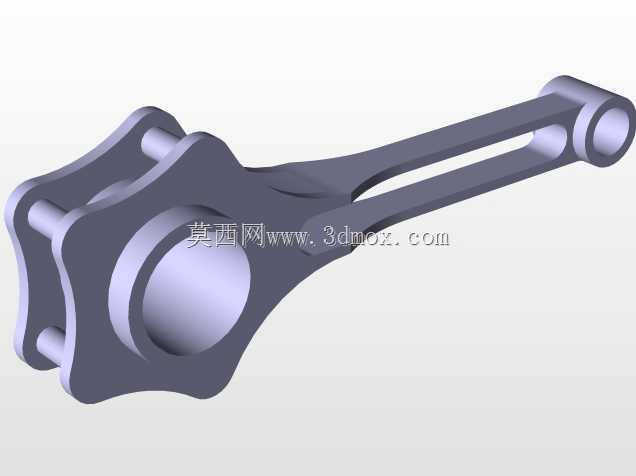

　　动力输出端的扭矩波动幅度能降低40%以上，不需要额外加装大质量飞轮来稳定转速，这一点对于航空模型动力、小型无人设备动力来说尤为关键，能直接降低整机的无效载荷占比。在结构设计思路上，这套结构没有沿用传统径向发动机的 master rod 带副连杆的铰接方式，而是采用一根主传动杆直接与曲轴偏心轴颈刚性连接，其余四根铰接杆通过凸轮轴式铰接副与主杆的对应连接座配合，这种设计一方面降低了主连杆的加工精度要求，不需要在主连杆杆身加工多个高精度的副连杆铰接孔，另一方面也让每个活塞组件的往复运动轨迹更接近理想直线，减少了活塞对气缸壁的侧压力，能有效降低气缸套的偏磨风险，延长动力单元的大修间隔。从安装边界来看，这套结构的整体外形为圆盘状，

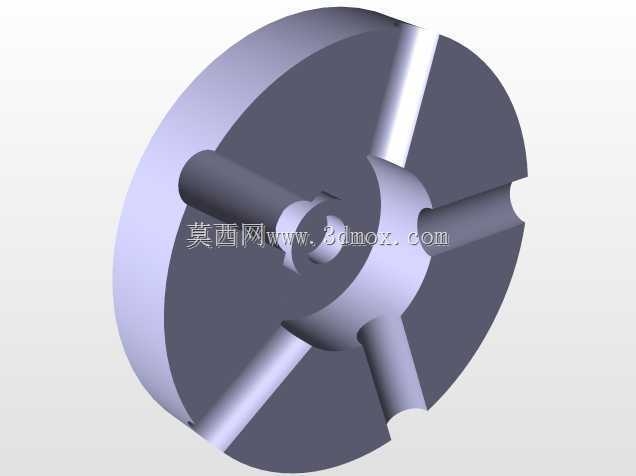

　　所有气缸均沿中心曲轴的径向向外伸出，整机最大外径由气缸行程与缸径共同决定，轴向尺寸仅相当于单缸发动机的缸体厚度，安装时只需要保证中心曲轴的输出端与被驱动部件的输入轴同轴度在0.05mm以内，不需要预留额外的连杆摆动轴向空间，对于安装腔厚度有限的设备，比如薄型便携发电机组、埋入式动力滚筒、小型航空螺旋桨驱动单元来说，这种尺寸特性刚好匹配其安装空间限制。在功能特性层面，这套结构的铰接杆与凸轮轴配合的位置设计了可拆卸的轴瓦衬套，日常维护时不需要拆解整个曲轴连杆组件，只需要打开对应气缸的侧盖就能更换磨损的衬套，大幅降低了现场维护的难度；同时每个气缸的进排气接口均布置在圆盘结构的外圆周面上，管路布置时可以沿圆周方向均匀排布，

　　不会出现管路干涉的问题，也方便统一布置散热导流罩，让五个气缸获得均匀的冷却气流，避免出现个别气缸过热的问题。很多结构设计人员在做径向动力结构建模时，往往会忽略连杆铰接点的运动干涉问题，这套结构在设计阶段就已经完成了全行程的运动仿真验证，五个活塞在上下止点切换的过程中，相邻铰接杆之间的最小间隙保持在1.2mm以上，不会出现运动过程中杆件碰撞的问题，同时活塞销与连杆小头的配合间隙、曲轴轴颈与主杆大头的配合间隙都按照通用小型内燃机的配合公差做了预留，建模者可以直接在这个数模基础上调整缸径、行程参数，快速衍生出不同排量的径向动力结构，不需要重新搭建整个曲柄连杆机构的运动关系。在实际选型适配时，需要注意这类径向结构的润滑系统布置，因为气缸沿圆周径向分布，传统的飞溅润滑方式无法保证上部气缸的活塞销与铰接点得到充分润滑，这套结构在主杆内部设计了连通的润滑油道，压力润滑油可以通过曲轴内部的油道进入主杆，再通过铰接杆内部的油道分配到各个铰接点与活塞销位置，刚好解决了径向结构上部润滑不足的问题，这也是这套结构区别于简易径向发动机模型的核心实用设计点。
