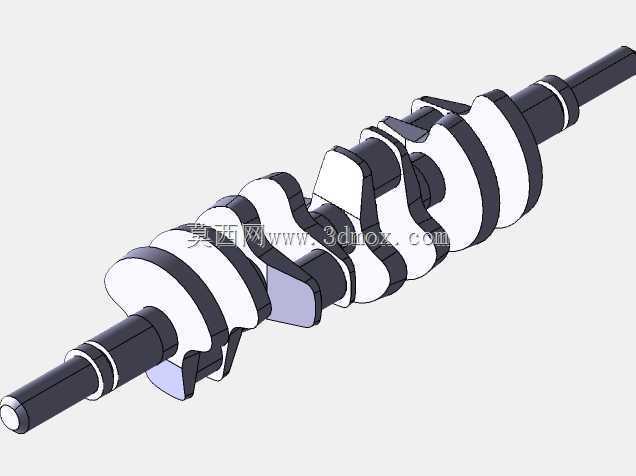

直列四缸发动机曲轴结构三维数模

　　在车用内燃机、小型工程机械动力单元的开发流程里，曲轴作为承接活塞往复运动、转化为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的NVH表现、疲劳寿命与动力输出平顺性，这套直列四缸曲轴的三维数模，完全按照量产机型的实际结构逻辑搭建，可直接用于教学演示、结构方案验证、配套零部件的匹配设计环节。从实际应用场景来看，这类直列四缸曲轴广泛适配1.0L-2.5L排量的乘用车汽油机、小型非道路柴油机，覆盖家用轿车、城市SUV、轻型货运三轮车、小型工程发电机组等多个应用场景，是民用动力领域应用占比最高的曲轴结构形式。不同于大排量V型机的错列曲柄布局，直列四缸的四个曲柄销按照1-3-4-2的点火间隔角做相位排布，相邻曲拐夹角设置为180度，

　　能够保证四个缸的做功行程均匀错开，让整机输出的扭矩波动控制在较低区间，减少平衡轴的配置需求，降低整机的制造成本与运转阻力。从设计思路层面拆解，这套数模完整还原了量产曲轴的所有功能结构：两端的主轴颈用于匹配缸体主轴承座，安装时需要和轴瓦做过盈配合的尺寸匹配，轴颈表面的粗糙度、圆柱度公差直接影响机油油膜的形成稳定性，数模里预留的轴颈圆角结构，是对应实际加工中的滚压强化工艺位置，用于抵消曲轴运转时的应力集中，避免长期交变载荷下出现轴颈断裂的失效问题。曲柄臂的配重结构是整个设计的核心，数模里的配重块轮廓完全按照往复运动件的旋转惯量做平衡匹配，每个配重块的质心偏移量、重量都经过动平衡校核，能够抵消活塞、连杆往复运动产生的一阶、二阶惯性力，

　　让曲轴在最高6000转的额定转速下运转时，整机振动幅度控制在可接受范围内。曲轴前端的轴段结构，预留了正时齿轮、皮带轮、扭转减振器的安装定位面，对应的键槽结构用于传递扭矩，驱动配气机构、冷却水泵、发电机等附件运转；后端的法兰结构用于连接飞轮总成，飞轮的定位销孔、螺栓孔位在数模里都做了精准的位置还原，能够保证和飞轮盘的同轴度匹配，避免动力输出时出现偏摆。从安装边界来看，这套曲轴的主轴颈中心距完全对应主流直列四缸缸体的主轴承座跨距，轴向定位台阶设置在第三道主轴颈位置，和量产机型的止推片安装位完全匹配，安装时曲轴的轴向窜动量需要控制在0.1-0.3mm的区间内，既不能因为间隙过小出现热膨胀卡滞，也不能因为间隙过大导致前后窜动引发异响。

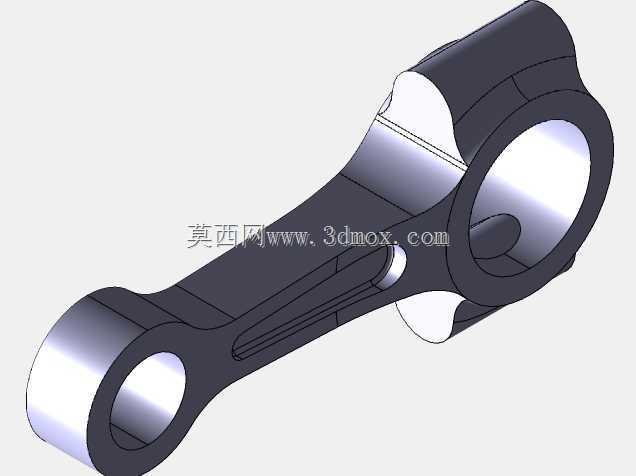

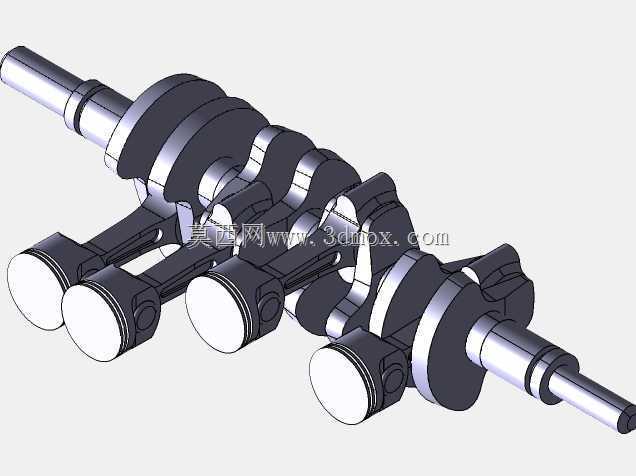

　　曲柄销的直径、宽度尺寸匹配对应的连杆大头轴瓦，连杆安装后可以在曲柄销上做相对旋转运动，油道孔的位置在数模里也做了还原，对应实际产品中从主轴颈通往曲柄销的压力润滑油路，能够在运转时持续为连杆轴瓦提供压力润滑，避免干磨烧瓦的失效问题。在结构细节上，数模还原了曲轴各轴颈表面的环形挡油槽结构，能够在运转时将多余的机油甩回曲轴箱，减少机油顺着轴端窜入燃烧室或者正时腔的概率。不同于简化版的教学模型，这套数模的所有圆角、倒角、退刀槽结构都按照实际加工工艺做了还原，没有出现工艺无法实现的尖锐棱角，结构壁厚也完全符合锻造曲轴的工艺要求，既不会因为壁厚不足导致强度不够，也不会因为冗余材料过多导致曲轴转动惯量过大，影响整机的油门响应速度。在做配套设计时，设计人员可以直接基于这个数模做缸体主轴承座的强度校核、连杆运动轨迹的干涉检查、活塞冲程的尺寸匹配，不需要再重新搭建基础曲轴结构，能够大幅缩短前期方案设计的周期。对于职业院校的内燃机结构教学来说，这个数模可以直接用于拆解演示，让学员直观理解直列四缸发动机的动力传递路径、曲轴的平衡原理、各配合面的安装关系，比二维图纸的展示效果更直观。
