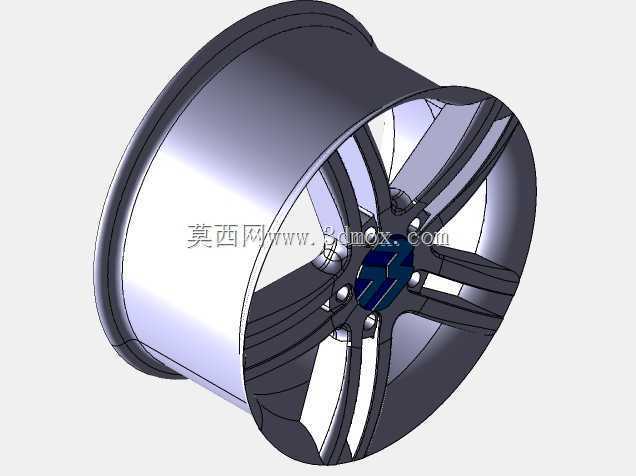

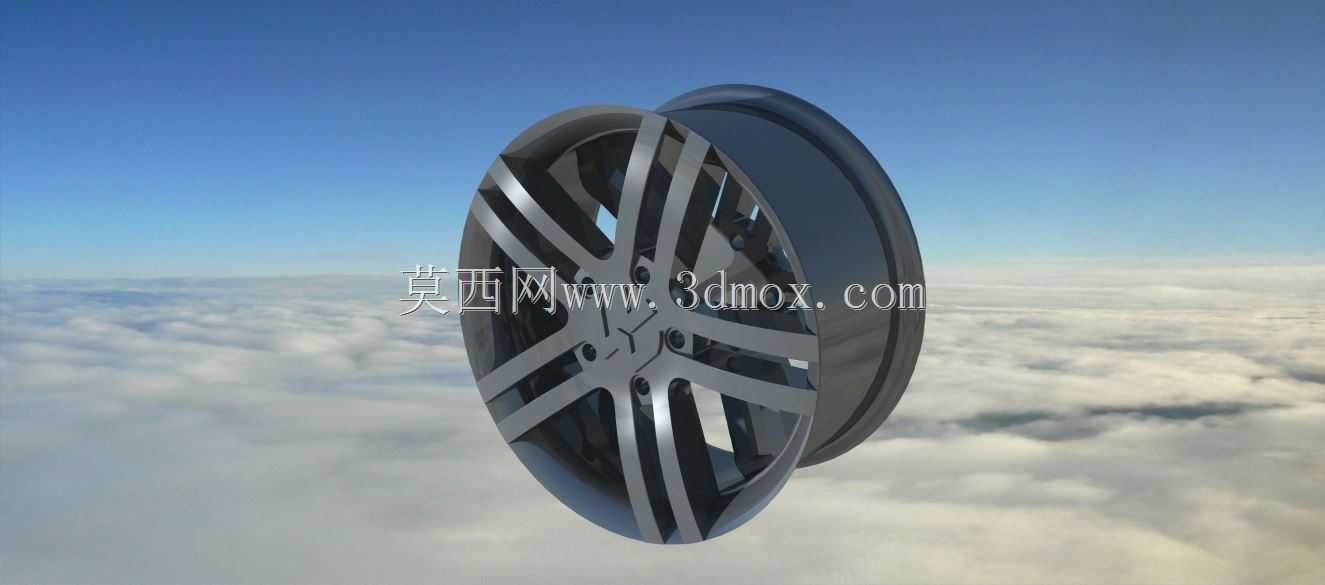

带品牌标识的乘用车铝合金轮毂结构设计

　　在整车行走系统的部件开发流程里，轮毂作为连接轮胎与车轴的核心承载构件，其设计合理性直接关联行驶安全性、NVH表现与整车外观风格，本次完成的轮毂结构方案，面向家用紧凑型乘用车的配套需求展开，兼顾结构强度与外观辨识度的平衡。从实际应用场景来看，这类轮毂主要适配铺装路面行驶的家用车型，需要覆盖日常通勤、城际高速行驶、轻度非铺装路面通行等多工况的载荷要求，日常使用中需要承受整车垂直载荷、转向时的横向力矩、加减速过程中的扭矩传递，还要应对路面颠簸带来的瞬时冲击载荷，因此结构设计阶段首先要明确安装边界的硬指标。轮辋部分采用常规的深槽轮辋结构，适配16英寸规格的子午线轮胎，轮辋的胎圈座角度、凸缘宽度严格匹配对应轮胎的安装尺寸要求，

　　保证轮胎充气后与轮辋的贴合密封性，避免高速行驶下出现轮胎脱圈、慢泄气等风险。中心安装面的定位孔直径、PCD节圆尺寸完全对应主流紧凑型乘用车的转向节安装接口，中心孔与车轴轴头采用过渡配合，保证安装同轴度，降低高速行驶时的车轮跳动量；螺栓孔的分布角度、沉孔深度适配常规的轮毂螺栓规格，安装面的平面度控制在合理公差范围内，避免安装后出现应力集中导致的轮毂变形。轮辐部分采用多辐条分叉式结构，这种结构一方面可以在辐条上预留足够的制动系统散热空间，避免长时间制动后热量堆积在轮腔内部加速轮胎老化、影响制动效能，另一方面对称分布的辐条结构可以均匀分散行驶过程中的载荷，将路面冲击从轮辋部位顺畅传递到中心安装面，减少局部应力集中导致的辐条断裂风险。

　　辐条表面的造型做了渐变式的厚度处理，靠近轮辋的位置辐条厚度适当增加，提升与轮辋连接位置的结构强度，靠近中心安装座的位置做了平滑过渡，避免截面突变带来的应力集中问题，同时在辐条表面预留了品牌标识的安装位，标识与辐条表面采用齐平设计，不会额外增加风阻，也能避免行驶过程中标识位置积存泥水难以清理。设计过程中同步考虑了车轮的动平衡需求，整个轮体的质量分布围绕旋转中心做对称优化，减少初始不平衡量，降低后期轮胎装配时的平衡块配重需求；轮辋边缘预留了标准的气门嘴安装孔，位置避开辐条遮挡，方便后期充气、胎压监测模块的安装维护。从实际装车的适配性来看，这款轮毂的偏距设置在常规家用车的适配区间内，安装后不会超出翼子板边界，也不会与内侧的制动卡钳、

　　悬架摆臂发生运动干涉，车轮转向到最大角度时，轮辋与轮拱内衬、减震器弹簧座之间预留了足够的安全间隙，满载颠簸工况下也不会出现剐蹭问题。轮辐的镂空比例经过反复调整，既保证了足够的结构刚度，在承受1.5倍额定满载冲击载荷时不会出现塑性变形，也尽可能控制了整体重量，降低簧下质量，提升悬架的响应速度，间接改善整车的操控表现与燃油经济性。表面处理的结构基础也在建模阶段做了预留，辐条表面的平滑曲面适合做亮面车削+喷涂的组合工艺，轮辋内侧的圆角过渡可以减少应力集中，也能避免涂装过程中出现积液、流挂的问题，提升成品的表面质量。
