Baja赛车前转向节直立结构设计

　　该结构为越野赛事Baja赛车的前转向节直立部件，是连接悬架系统、转向拉杆与前轮轮毂的核心承载构件，在整车底盘系统中承担多向载荷传递、转向动作执行的关键作用，直接决定赛车在非铺装路面行驶时的操控稳定性与结构可靠性。从实际赛事应用场景来看，这类部件需要应对飞跳落地的垂向冲击、过弯时的侧向载荷、急加速与制动带来的纵向力矩，以及砂石路面持续传递的高频振动，因此结构设计全程围绕轻量化与高强度的平衡展开。设计阶段首先确定核心安装边界参数：主销内倾角度设置为8度，对应安装角度为-12.3度，眼对眼长度控制为6.2英寸，这组参数是结合整车悬架几何匹配得出的，能够保证转向时车轮回正力矩合理，减少转向过程中的轮胎偏磨，

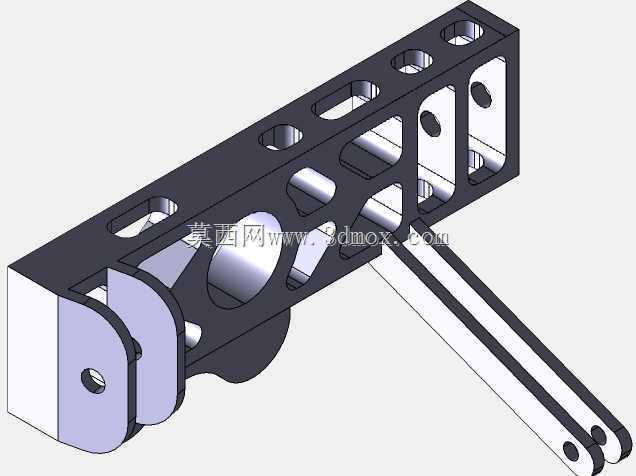

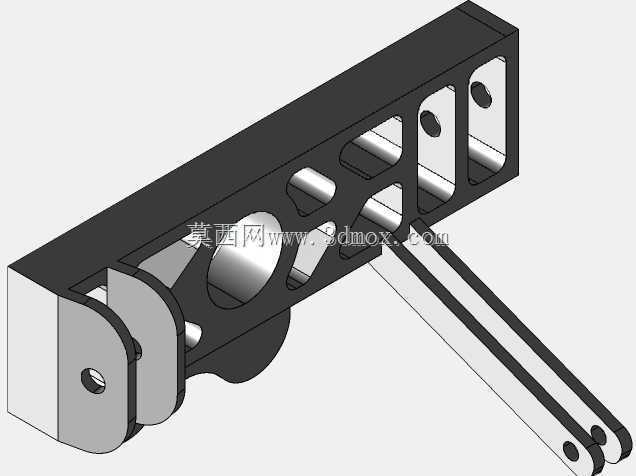

　　同时在大行程悬架压缩时避免运动干涉。主体结构采用镂空式框架设计，在非主要承力区域通过规则的长圆孔、圆孔去除冗余材料，在保证结构刚度的前提下尽可能降低簧下质量——对于越野赛车而言，簧下质量每降低1kg，带来的操控响应提升效果远高于簧载质量减重5kg，因此镂空区域的排布完全遵循载荷传递路径：主销安装座、转向拉杆连接耳、悬架摆臂固定点之间的连接筋条全部保留，且筋条走向与主应力方向一致，避免应力集中导致的结构断裂。部件的连接端采用双夹片式耳座设计，与悬架控制臂的连接通过贯穿销轴实现，耳座接触面做了贴合度优化，保证装配后无旷量，销轴孔内预留了轴承安装位，能够适配滚针轴承的压装需求，减少铰接位置的转动阻力，同时提升耐磨性能。

　　转向拉杆的连接点位置经过运动学仿真校核，在全行程转向、悬架全跳动的工况下，拉杆与直立本体、周边悬架杆件不会发生碰撞，转向传动比的线性度也能得到保证，避免转向过程中出现卡滞或力反馈突变的问题。结构的主体承力臂采用变截面设计，靠近主销安装座的位置截面厚度更大，向摆臂连接端逐渐过渡，在保证抗弯、抗扭截面系数满足冲击载荷要求的同时，进一步压缩不必要的材料堆积。所有镂空边缘都做了圆角过渡处理，避免加工或使用过程中出现应力裂纹，外露的安装端面预留了统一的加工基准面，方便后续机加工时保证各安装孔的位置度公差，各孔位的同轴度、垂直度公差均按照赛事级零部件的精度要求设定，确保装配后前轮定位参数符合设计值。从安装适配性来看，

　　该直立部件能够匹配10英寸越野轮毂的安装法兰，适配常规Baja赛车的前悬架行程范围，既可以用于新车的底盘开发，也能够作为同类型赛车的升级替换部件，在结构强度冗余设计上，按照3倍额定冲击载荷做了有限元校核，在飞跳落地的极端工况下，最大应力值仍低于所选铝合金材料的屈服强度，不会出现塑性变形。
