参数化设计汽车内饰塑料结构件

　　在乘用车辆座舱的结构布局中，这类塑料内饰件承担着覆盖钣金边界、规整座舱走线、承载局部功能模块安装的多重作用，日常驾乘过程中，用户接触到的座舱侧面、座椅周边、中控侧围的非外观主面结构件，大多采用这类工程塑料注塑成型的结构设计。从实际装车场景来看，这类零件需要适配车身钣金的焊接公差，同时要兼顾周边线束的固定走向、相邻内饰件的搭接间隙，还要满足日常使用中的耐刮擦、抗轻微冲击的性能要求，避免长期使用后出现变形、异响、卡扣松脱的问题。

　　设计这类零件时，参数化方法的核心优势在于可以快速适配车身数据的迭代调整，当车身钣金的安装孔位、边界轮廓出现小幅变更时，只需要调整参数表内对应的尺寸约束，就能快速重构零件的整体曲面与结构特征，不需要从零开始重建模型，大幅缩短内饰开发阶段的改型周期。整个零件的主体壁厚遵循注塑工艺的均匀性要求，控制在2.5mm到3mm之间，避免壁厚差异过大导致注塑过程中出现缩痕、翘曲的缺陷，在卡扣安装位、螺丝柱的位置，局部做壁厚渐变的加强结构，既保证安装点的结构强度，又不会因为局部壁厚过大产生外观缺陷。

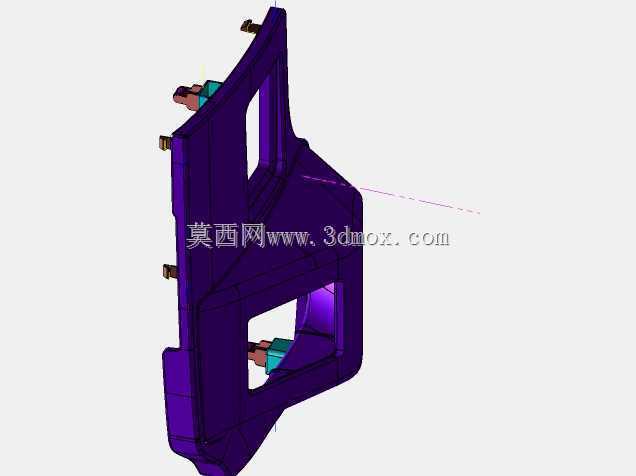

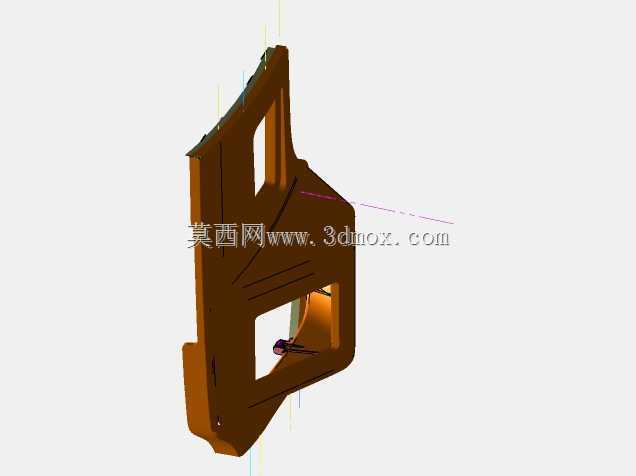

　　零件的安装边界完全匹配车身钣金的预留点位，所有卡扣座的位置度公差控制在±0.2mm以内，保证装配时卡扣可以顺利卡入钣金对应的方孔，不需要现场修配。零件边缘的搭接结构做了15度的拔模斜度，与相邻的内饰护板预留0.5mm的均匀间隙，避免车辆行驶过程中因为零件震动产生摩擦异响。零件表面的筋位设计遵循均匀排布的原则，筋位厚度控制在主体壁厚的0.6倍，既提升零件整体的刚性，减少大面积平面的翘曲变形，又不会在零件外观面产生明显的缩印。

　　从功能特性来看，这个零件集成了三个线束固定卡扣的安装位，座舱内对应的低压线束可以通过扎带固定在零件背面的筋位卡槽里，避免线束在钣金空腔内晃动产生异响，同时预留了一个小尺寸附件的安装凸台，可以固定车内的小型传感器或者装饰盖板。零件的所有转角位置都做了R2以上的圆角过渡，既符合注塑工艺的熔体流动要求，避免尖角位置出现应力集中，也能防止装配过程中锐边划伤装配人员的手部，同时避免长期使用过程中尖角位置出现应力开裂。

　　在建模过程中，首先导入车身钣金的安装点数据与周边件的包络面，确定零件的整体外轮廓边界，然后通过参数化草图绘制零件的主体截面，沿着车身曲面的法向拉伸生成基础实体，之后依次添加安装卡扣座、加强筋、线束固定位、搭接翻边等结构特征。所有特征的尺寸都关联到预先设置的参数表，比如主体壁厚、卡扣间距、翻边高度、筋位厚度这些核心尺寸都可以通过参数表统一调整，当周边数据变更时，只需要修改对应参数就能快速更新模型，不需要逐个编辑特征。同时建模过程中同步做了拔模分析与壁厚检查，确保所有特征的拔模方向统一，没有倒扣结构需要额外做滑块抽芯，尽可能简化注塑模具的结构，降低后续的模具开发成本。

　　实际装车验证阶段，这类零件需要经过高低温循环测试、振动耐久测试、卡扣拉拔力测试，确保在-40℃到85℃的环境温度范围内，零件不会出现脆裂、变形，卡扣的拉拔力满足装配要求，车辆经过颠簸路面长时间行驶后，零件不会出现松脱、异响。参数化设计的模型在测试阶段如果发现某个安装点的强度不足，可以直接调整对应位置的筋位参数，快速生成优化后的模型进行验证，不需要反复重建几何结构，大幅提升测试整改的效率。这类内饰塑料件虽然不属于车辆的核心功能部件，但直接影响用户的座舱使用体验，细节结构的设计合理性，直接关系到整车内饰的装配精度与长期使用的品质表现。
