机加工工作台用螺杆传动台钳夹持结构

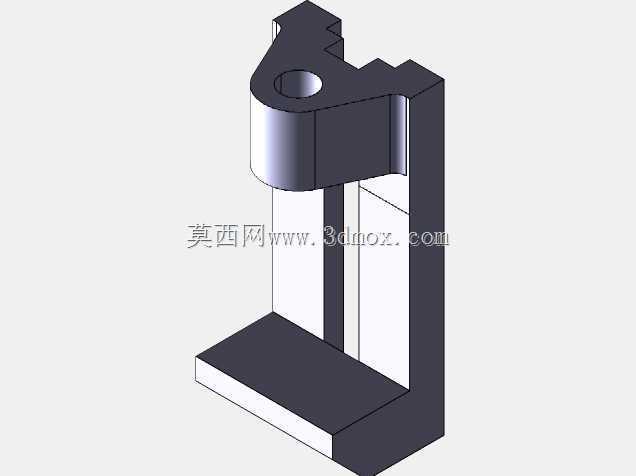

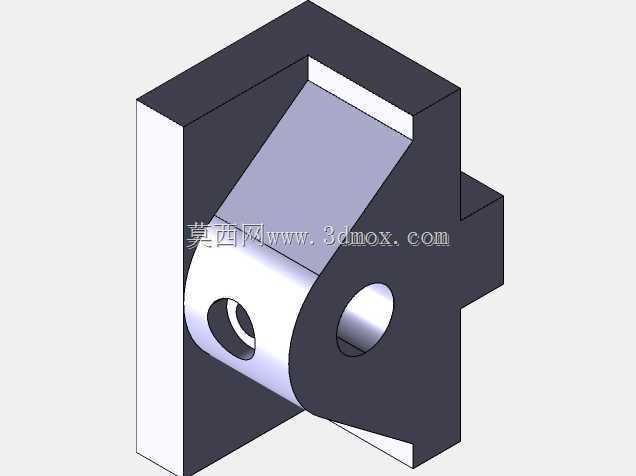

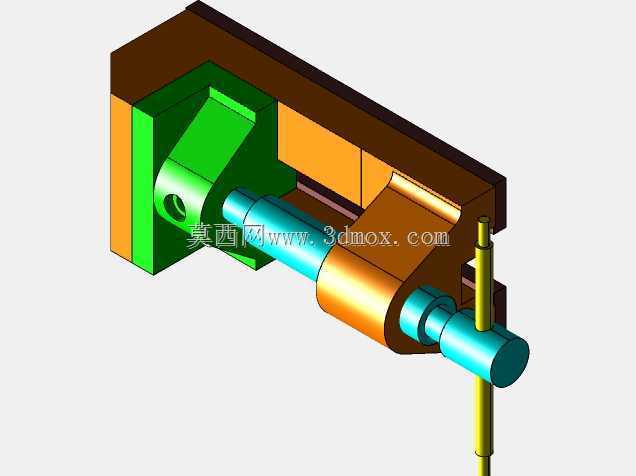

　　在常规机加工、钳工装配、小型零件修配的作业场景里，这类台钳是工作台面最基础也最高频使用的夹持类工装，几乎所有需要对工件进行锯削、锉修、钻孔、攻丝、小范围打磨的工序，都需要依靠台钳完成工件的可靠固定，避免加工过程中工件移位带来的尺寸偏差、加工报废甚至安全隐患。这套台钳结构采用固定钳身与活动钳身配合的经典布局，固定钳身通过底部的安装结构锁紧在工作台台面上，作为整个夹持结构的刚性基准，活动钳身则通过梯形螺杆的传动实现沿钳身导轨方向的直线往复运动，配合固定钳口完成对工件的夹紧与松脱动作。从结构设计逻辑来看，钳身主体采用箱型加强结构，在活动钳身的滑动接触面做了加长导向设计，相比短导向的简易台钳，这种结构在夹持较重或者受侧向力的工件时，

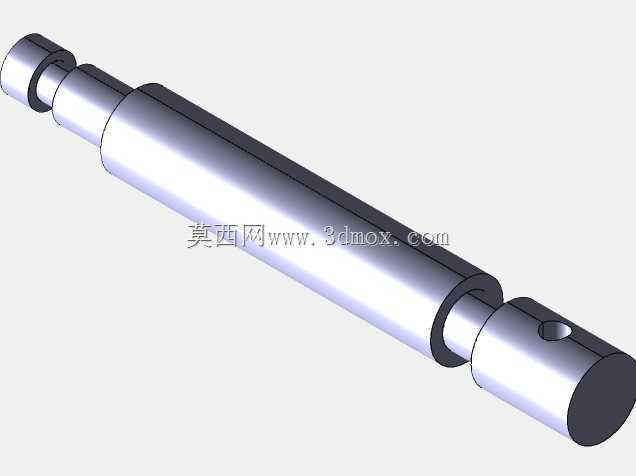

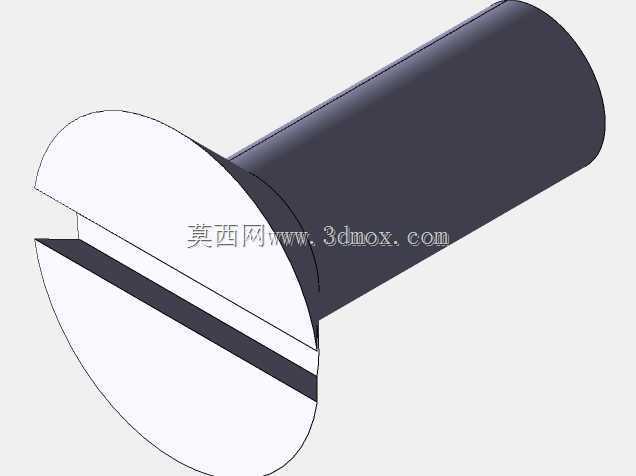

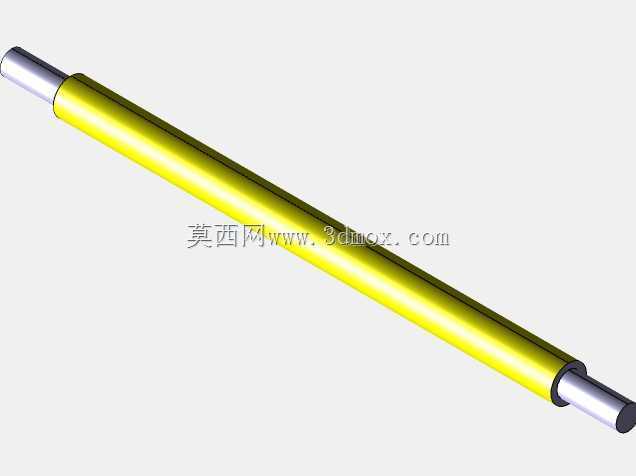

　　活动钳身不会出现偏摆翘头的问题，钳口的平行度保持能力更好，夹持长条形工件时不会出现两端夹紧力不均的情况。钳口部分设计了可更换的防滑齿板，齿面的咬合力可以保证工件在受钻削轴向力、锉削切向力时不会发生滑移，当齿板磨损后只需要拆卸固定螺丝即可更换，不需要整体报废钳身，降低了长期使用的维护成本。传动螺杆采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中的磨损更均匀，长期反复夹紧松脱也不容易出现螺纹滑牙的问题，螺杆末端设计了穿杆孔，可以配合加力杆在夹持大尺寸硬材质工件时获得更大的夹紧力，同时螺杆与活动钳身的连接部位采用了间隙配合的铰接结构，允许螺杆在小范围内自适应调整，避免钳身加工误差导致螺杆传动卡滞。从安装边界来看，

　　这套台钳的固定钳身底部预留了标准的螺栓安装槽位，可以适配常规钳工工作台的T型槽间距，安装时只需要将T型螺栓穿入槽位锁紧螺母即可完成固定，不需要对工作台面做额外的打孔改造，整体的外形尺寸适配大多数中小型工作台的安装空间，不会占用过多的台面操作区域，活动钳身的最大开口行程可以覆盖常规小型机加工零件的夹持尺寸范围，满足日常钳工修配、小型零件机加工的夹持需求。在实际使用过程中，这套结构的受力传递路径非常清晰，夹紧力通过螺杆传递到活动钳身，再通过钳口板均匀作用在被夹持工件上，最终所有的切削反作用力都通过固定钳身传递到工作台面，整个传力路径上的结构都做了对应的加强处理，固定钳身与导轨连接的部位做了加厚处理，避免长期受交变应力出现开裂变形。

　　滑动导轨面之间预留了合理的配合间隙，日常使用时只需要定期在导轨面和螺杆螺纹处涂抹润滑脂，就可以保证活动钳身滑动顺畅，不会出现卡滞、爬行的问题，钳身的排屑空间设计也考虑了实际加工场景，钳口下方预留了足够的空隙，加工产生的金属切屑不会堆积在滑动导轨面上，减少切屑进入导轨配合面导致的磨损问题。针对不同材质的工件夹持需求，这套结构也可以很方便地更换不同材质的钳口板，比如夹持铜、铝等软质金属或者已经加工完成的光洁表面时，可以更换铜质或者尼龙材质的软钳口，避免硬齿面夹伤工件表面，不需要改动台钳的主体结构就可以拓展使用场景。
