机加工用L型固定台钳结构设计

　　在常规机加工工位、钳工装配台以及小型工件检测工位上，这类L型基座的台钳结构是十分常见的夹持工装，区别于传统活动式台虎钳，该结构采用一体化L型安装基座，直接通过基座背部与底部的安装孔锁附在工作台立面或台面上，不需要额外的夹持底座，占用安装空间更小，适合工位空间紧凑、夹持工件尺寸固定的批量加工场景。从实际使用场景来看，这类台钳多用于小型五金零件的铣削定位、钻孔工序的工件装夹，以及装配过程中小型组件的固定，相比可移动台钳，其一体化基座的刚性更强，装夹后工件的形位公差更稳定，不会因为基座滑动出现加工偏移。

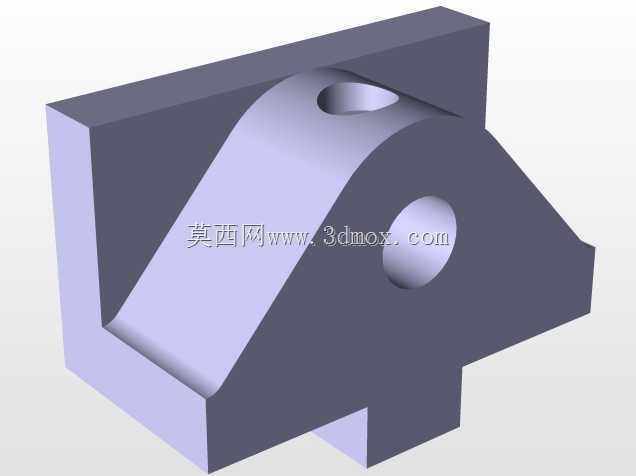

　　从结构设计思路来看，该台钳的主体承力部分采用斜向加强筋连接L型基座的竖直安装面与水平承力面，筋板与基座采用圆弧过渡，避免应力集中在转角位置，在夹持工件承受侧向切削力时，斜筋可以将受力均匀分散到两个安装面的固定螺栓上，不会出现基座转角断裂的问题。主体上设置的两处同轴通孔，一处用于安装夹持螺杆的转动轴，另一处为工件避让孔，当装夹带凸起的小型零件时，凸起部分可以伸入避让孔内，保证工件夹持面与台钳承力面完全贴合，避免装夹倾斜。

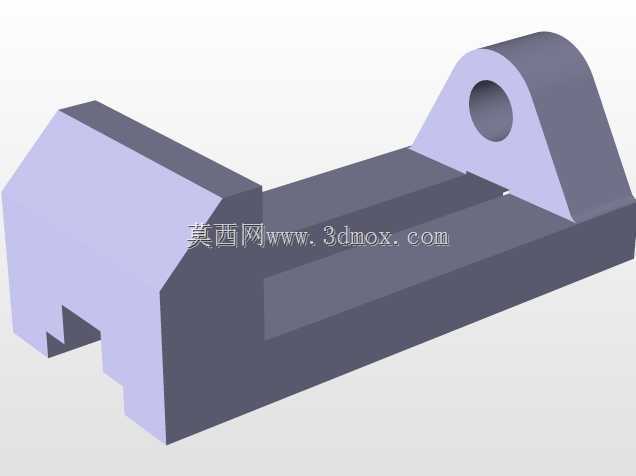

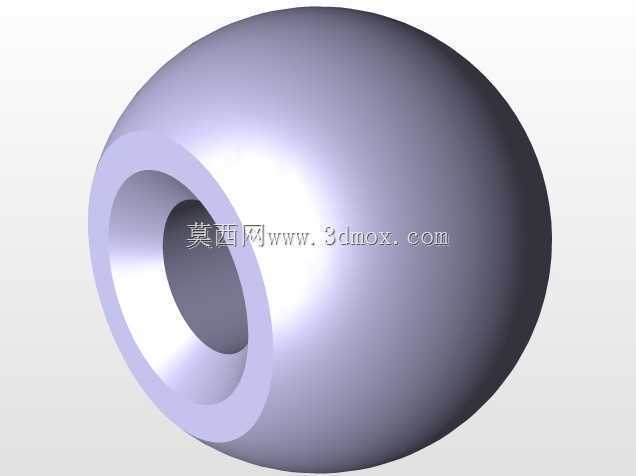

　　安装边界方面，该台钳的L型基座竖直面高度与水平面宽度比例约为1:1.2，背部安装孔的孔距适配常规钳工台的T型槽间距，底部安装孔为沉孔设计，锁附螺栓后螺栓头不会突出基座表面，不会干涉工件放置。主体的转动轴孔直径与常规台钳夹持螺杆的通用直径匹配，用户可以根据自身夹持行程需求更换不同长度的夹持螺杆，不需要重新加工基座，具备一定的通用互换性。

　　功能特性上，该结构没有多余的活动部件，日常维护只需要定期在转动轴位置加注润滑脂即可，不存在活动导轨磨损后出现夹持间隙的问题，适合在多粉尘的打磨、铣削工位长期使用。承力面的平面度设计要求控制在0.02mm以内，保证装夹工件的基准面与工作台面的平行度，满足精加工工序的装夹精度要求。斜筋的厚度设计为基座壁厚的1.5倍，在保证整体刚性的同时尽可能减少结构重量，单人即可完成安装与移位，不需要借助吊装设备。

　　在实际选型适配时，需要注意该台钳的最大夹持开口受配套螺杆长度限制，基座本身的承力上限对应50kg以内的工件装夹，适合小型精密零件的加工场景，不适合重型工件的强力铣削装夹。安装时需要保证竖直安装面与工作台立面的贴合度，若安装面存在杂物垫起，会导致夹持时基座受力不均，长期使用会出现斜筋变形的问题。避让孔的位置设计在承力面中心，对应装夹工件的中心位置，当加工位置在工件中心时，刀具可以穿过避让孔完成通孔加工，不需要二次调整工件装夹位置，能够有效减少装夹辅助时间，提升批量加工的效率。
