台钳方形固定夹持基座结构设计

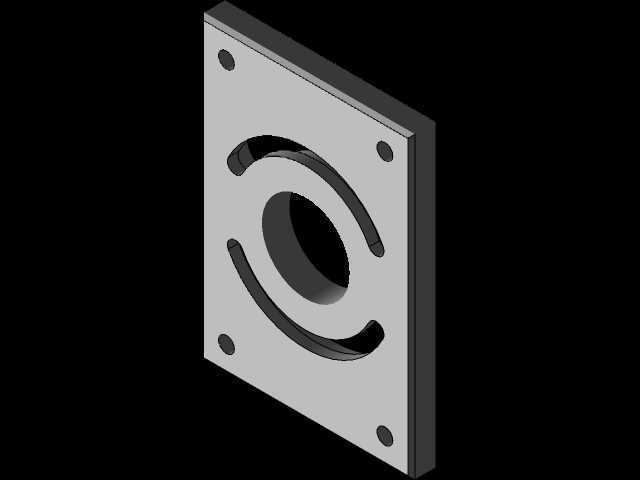

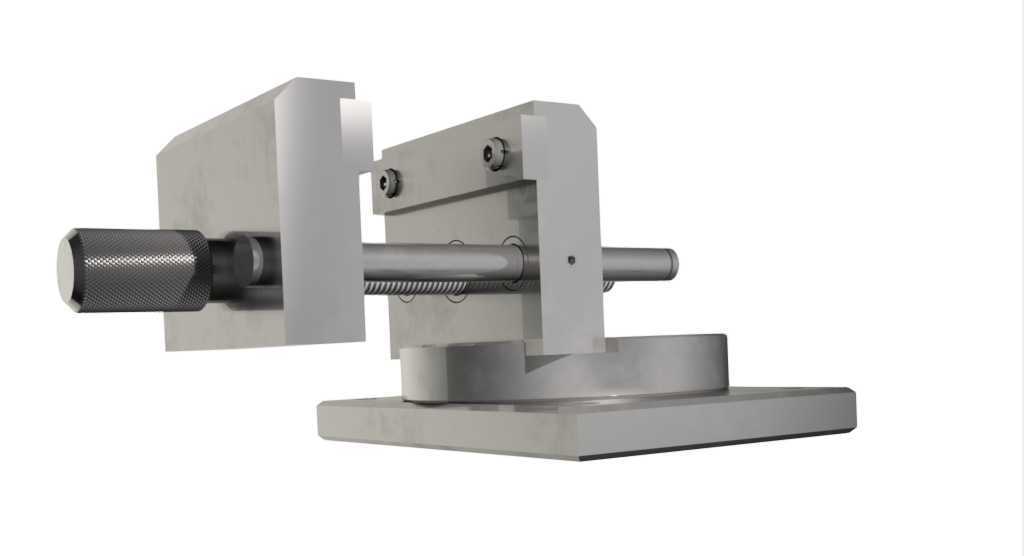

　　在常规机加工工位、手工錾刻作业、小型零件攻丝锯切的场景里，这类方形夹持基座是台钳总成里承担固定受力的核心承载件，区别于常见的带活动导轨的钳身结构，这款基座采用一体化方形板式设计，所有受力面均为整块金属切削成型，没有拼接焊缝带来的应力集中隐患，适配台式钻床、小型钳工台的安装需求，也可作为简易工装的固定基板直接固定在型材框架上。从实际使用的受力逻辑来看，基座中心的大尺寸通孔是为了适配台钳的传动丝杠让位，同时允许长条形工件穿过钳口实现居中装夹，避免工件探出过长导致的夹持翘曲；中心孔周边的三段弧形通槽，是为活动钳身的导向凸台预留的滑动行程空间，槽边的倒角做了R2的圆弧过渡，既可以减少滑动过程中的金属刮擦，也能避免应力集中导致的槽口开裂，

　　日常使用中即便频繁承受敲击、重载夹持的冲击力，槽体边缘也不会出现崩缺问题。基座四个角的沉头安装孔，采用的是M8内六角螺栓的适配尺寸，沉孔深度刚好覆盖螺栓头的总高度，安装后螺栓头完全没入基座平面以下，不会突出平面干涉活动钳身的滑动行程，四个孔的中心距按照标准120mm钳工台安装孔位设计，不需要额外打孔就能直接替换市面上多数同规格台钳的固定基座，安装边界上，基座整体厚度为18mm，方形外轮廓尺寸为150mm*150mm，安装后突出工作台面的高度仅为基座本身厚度，不会过多占用钳口的垂直作业空间，针对需要在台钳上进行小型零件雕刻、精密锉修的作业场景，较低的安装高度能减少作业时的手臂悬空幅度，降低长时间操作的疲劳感。设计过程中，首先考量的是基座的平面度要求，与活动钳身贴合的安装面平面度公差控制在0.02mm以内，表面粗糙度达到Ra1.6，保证活动钳身滑动时没有卡顿感，夹持工件时不会因为贴合面间隙出现钳口上翘的问题；其次是材质选型上默认采用45号钢调质处理，硬度达到HB220-250，既有足够的韧性承受敲击冲击力，也有足够的耐磨性应对长期滑动摩擦，不需要额外加装耐磨衬板就能满足五年以上的常规车间使用需求。另外，基座背面与工作台贴合的面做了0.5mm的深度浅槽，仅保留四周10mm宽度的贴合边，这样设计的好处是即便工作台面存在少量切屑、杂物，也不会因为杂物垫在基座中间导致安装后基座翘曲，降低了对安装台面的清洁度要求，

　　日常换工位安装时不需要反复清理台面就能保证装夹精度。在实际的功能适配性上，这款基座除了作为台钳的固定基体使用外，也可以单独作为工装压板的基板使用，利用中心的弧形槽和角部安装孔，可以快速固定异形零件的装夹治具，在小批量零件的钻孔、倒角工序里，不需要重新制作专用工装，直接利用基座的槽位就能实现快速装夹，减少工装准备的辅助时间。需要注意的是，安装时四个角的固定螺栓需要采用对角拧紧的方式，拧紧力矩控制在15N·m即可，过大的拧紧力矩会导致基座中部出现微变形，反而影响活动钳身的滑动顺畅度，日常维护时只需要定期在弧形槽内涂抹少量锂基脂，就能避免槽内进入切屑导致的滑动卡滞，不需要做额外的拆解保养。从结构优化的角度来看，

　　这款基座摒弃了传统台钳基座的复杂加强筋结构，采用等厚度板式设计，在保证整体刚性的前提下，减少了切削加工的工序量，整体加工仅需要铣面、钻孔、镗孔、铣槽四道工序，加工成本比带加强筋的铸件基座降低40%左右，同时因为没有铸件的砂眼、气孔缺陷，成品率能达到98%以上，非常适合批量标准化生产。针对重型夹持的场景，基座的中心孔周边做了3mm的凸台加厚处理，这个位置是丝杠螺母的安装位，也是夹持力的主要承载点，加厚处理后即便承受最大30kN的夹持力，也不会出现螺母安装位凹陷、变形的问题，完全满足日常钳工工序里的重载装夹需求，包括夹持圆钢、小型铸铁件进行錾削、锯切作业时，基座都能提供足够的支撑刚性，不会出现夹持松动的情况。
