80mm孔径内燃机活塞结构设计

　　在往复式动力机械的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键承载部件，本次设计的80mm孔径活塞，主要适配小排量通用汽油机、小型空压机以及低压液压往复泵的动力端结构，覆盖园林机械、小型发电机组、便携气动动力源等多个民用与通用工业场景。从实际工况出发，这类小缸径活塞长期处于高温、高压、高速往复运动的工作环境，顶部直接接触燃烧室内的高温燃气，瞬时温度可超过2000K，同时要承受燃气爆发带来的交变冲击载荷，还要在缸筒内完成每秒数十次的往复滑动，因此设计阶段首先要平衡结构强度、轻量化与热稳定性三者的关系。

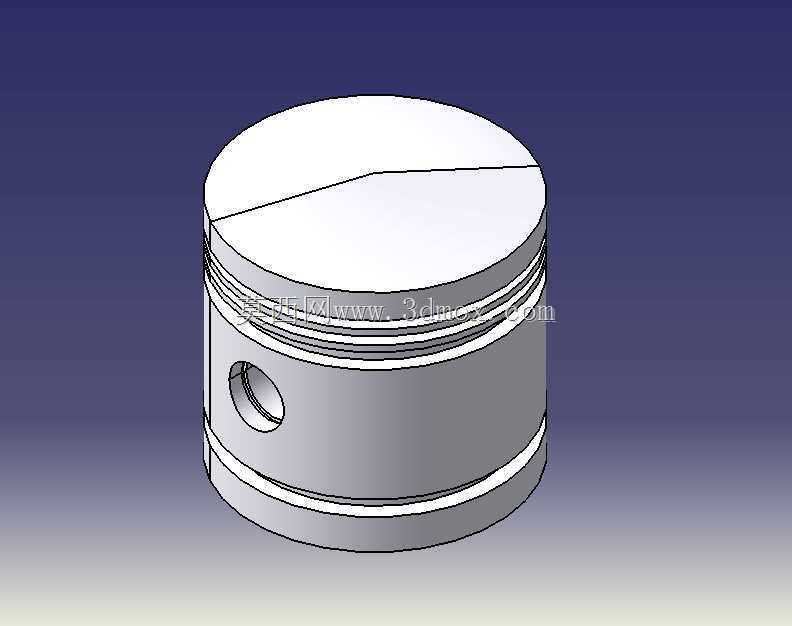

　　外形尺寸上，该活塞公称缸径为80mm，整体采用圆柱式主体结构，顶部为平顶设计，这种结构的优势在于加工工艺简单，燃烧室结构紧凑，挤流效果稳定，能够有效降低小排量机型的余隙容积，提升压缩行程终了的混合气湍流强度，帮助燃油充分混合燃烧，减少积碳生成的概率。活塞头部设置了多道环槽，其中上部两道为气环安装位，最下方一道为油环安装位，气环的作用是密封活塞与缸壁之间的间隙，阻止燃烧室内的高压燃气窜入曲轴箱，同时将活塞顶部吸收的大部分热量传导给缸壁，经由冷却系统带走；油环则负责刮除缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，同时在缸壁上铺涂均匀的油膜，减少活塞裙部与缸壁的摩擦磨损。环槽的宽度与深度尺寸经过公差匹配，能够适配标准规格的活塞环，安装后环的侧隙、背隙都处于合理区间，既不会因为间隙过大导致密封失效、泵油过量，也不会因为间隙过小导致热膨胀后卡滞。

　　活塞销孔采用贯穿式设计，位于活塞裙部上方的销座位置，销孔轴线与活塞轴线垂直相交，用于安装活塞销，连接活塞与连杆小头，将活塞承受的气体作用力传递给连杆，进而推动曲轴旋转输出扭矩。销座位置做了局部加厚处理，分散活塞销传递的集中载荷，避免应力集中导致销座开裂，同时销孔内部设计了卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销子端部刮蹭缸壁造成拉缸故障。活塞裙部设计为椭圆形微变截面结构，因为活塞工作时受热不均匀，销座方向的金属量多，热膨胀量更大，同时在侧压力作用下会产生机械变形，将裙部加工成长轴垂直于销孔方向的椭圆形，能够在热态下让裙部趋近正圆，保证活塞与缸壁的配合间隙均匀，避免冷态敲缸、热态拉缸的问题。裙部表面预留了合理的配合间隙，能够在保证导向作用的同时，减少往复运动的摩擦阻力，裙部的长度设计经过匹配，能够覆盖活塞上下止点的运动行程，保证全程都有足够的支撑面积，降低活塞对缸壁的比压，减少磨损。

　　从设计思路上，这款活塞没有采用复杂的异型顶部或轻量化镂空结构，主要面向通用量产场景，兼顾加工经济性与使用可靠性，材质适配共晶铝硅合金，这种材料比重小、导热性好，同时具备足够的高温强度，热膨胀系数较低，非常适合小缸径高速活塞的使用需求。在安装边界上，该活塞的总高度、环槽位置、销孔中心到活塞顶部的压缩高度都经过严格匹配，能够直接适配对应80mm缸径的标准缸筒、连杆与曲轴组件，不需要额外修改其他部件的尺寸，替换维护十分方便。在实际应用中，这类活塞的可靠性直接决定了整台动力设备的大修周期，设计阶段通过对壁厚的均匀化处理，减少热应力集中点，同时让活塞的整体重量控制在合理区间，降低往复运动的惯性力，减少曲轴连杆机构的振动与冲击载荷，提升整机运转的平顺性。对于三维建模从业者而言，这类活塞的建模过程需要重点关注各特征的同轴度、垂直度公差，环槽与销孔的尺寸精度，以及裙部型线的渐变处理，不能简单用等直径圆柱替代裙部结构，否则后续做运动仿真或者工程图输出时，会出现配合间隙不合理、运动干涉等问题，也无法准确反映真实零件的工作状态。
