卧式蒸汽机十字头连接传动结构设计

　　在卧式蒸汽动力设备的动力传递链路中，十字头是承担侧向力隔离、直线往复运动与摆动运动转换的核心中间部件，其结构可靠性直接决定了动力输出端的运行寿命与传动效率。不同于立式动力设备的受力布局，卧式布置的蒸汽机运行过程中，活塞组件始终沿气缸轴线做水平往复运动，而连杆端需要跟随曲轴做圆周摆动，二者运动轨迹的差异会产生垂直于气缸轴线的侧向分力，如果直接将活塞杆与连杆铰接，侧向分力会直接作用在活塞与气缸壁的配合面上，长期运行会造成气缸内壁偏磨、活塞密封件提前失效，甚至出现活塞卡滞的故障。十字头的核心作用就是承接这部分侧向力，通过自身的导向结构将侧向载荷传递到机身的十字头滑道上，让活塞杆始终保持纯轴向的受力状态，避免气缸内壁承受额外的径向载荷。

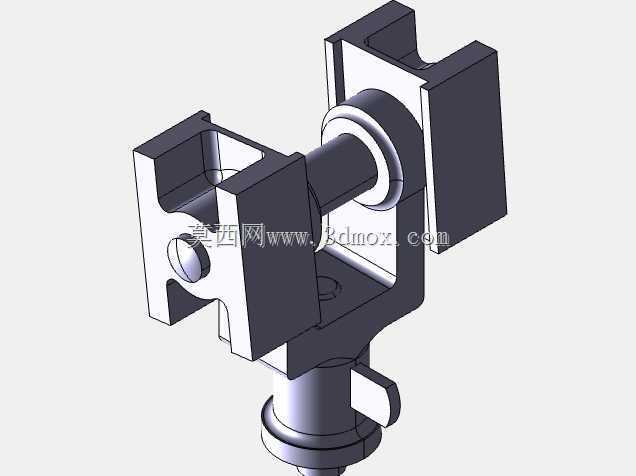

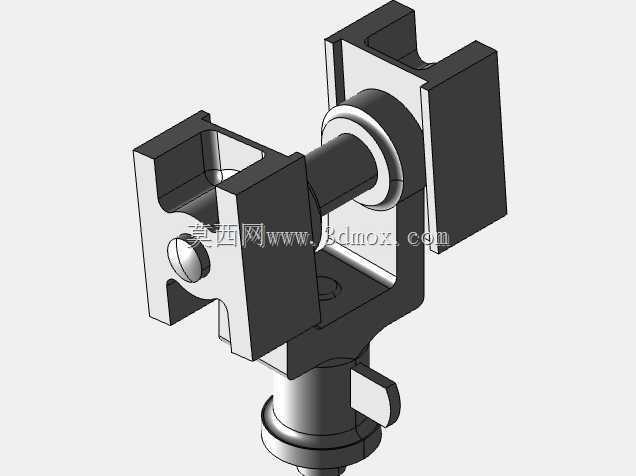

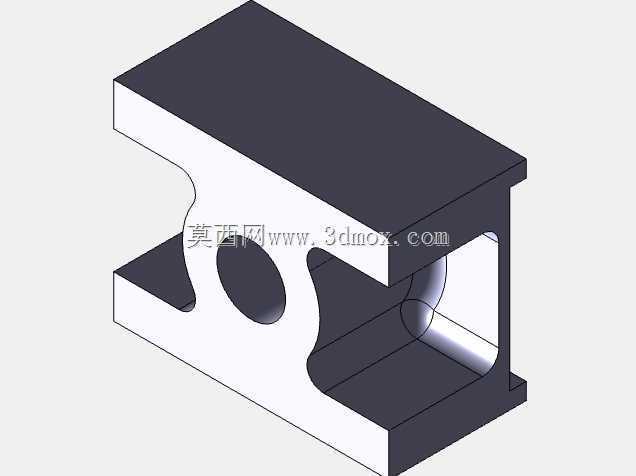

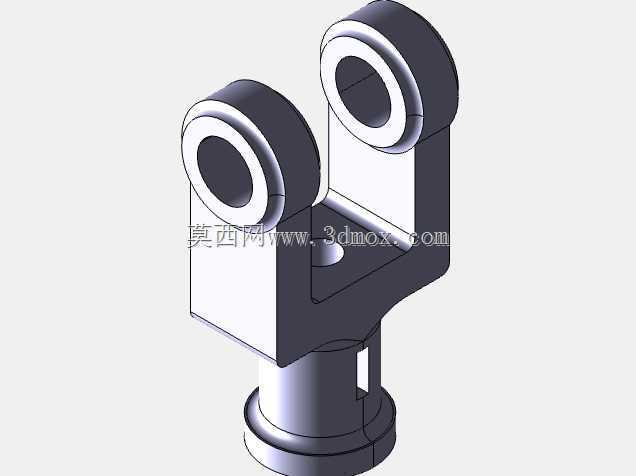

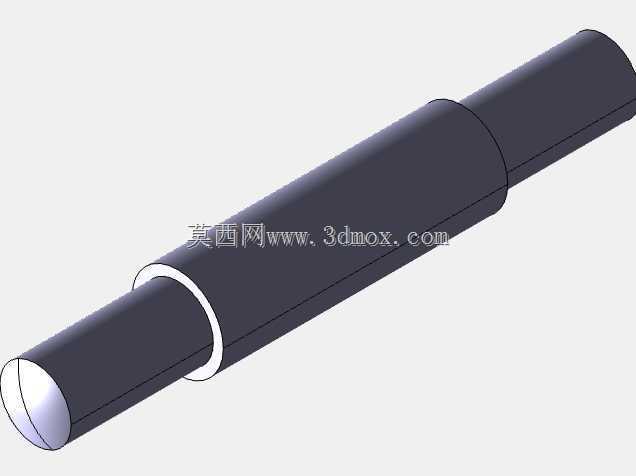

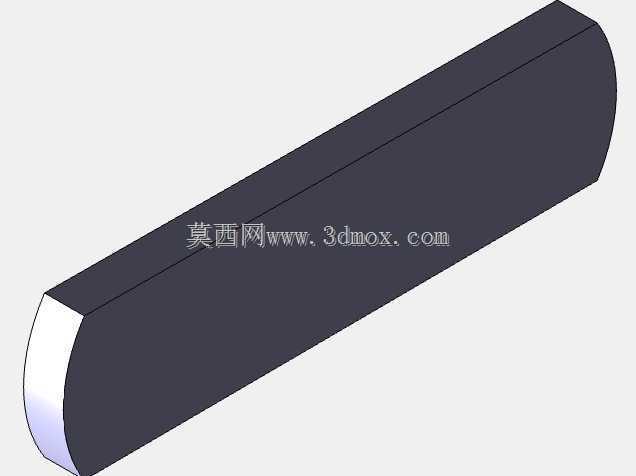

　　从结构设计逻辑来看，这款十字头采用分体式导向滑块与中间铰接座集成的布局，两侧对称布置的导向块与机身滑道的配合面做了等宽设计，配合间隙控制在滑动摩擦允许的合理区间内，既可以保证往复运动过程中不会出现卡滞，也能避免间隙过大带来的运行冲击与振动。中间位置的铰接孔用于安装连杆小端的十字头销，销孔与销轴的配合采用过渡配合设计，配合面设置有润滑油道接口，运行过程中压力润滑油可以通过油道进入配合面，形成稳定的油膜降低摩擦磨损。十字头朝向活塞杆的一端设置有专用的连接定位结构，活塞杆端部的轴颈可以插入定位孔内，通过锁紧结构实现刚性连接，连接位置的同轴度公差严格控制，避免活塞杆运行过程中出现偏摆。

　　在安装边界的设计考量上，十字头的整体外形尺寸需要与机身滑道的内部空间完全匹配，两侧导向块的跨距经过受力核算，保证侧向力作用下导向面的比压在材料许用范围内，不会出现接触面压溃或者过度磨损的问题。十字头销的直径尺寸根据传递的最大爆压载荷核算，确保在最高蒸汽压力下销体的弯曲变形量在允许范围内，不会因为变形导致连杆摆动卡滞。导向块的滑动面长度经过优化，在满足导向稳定性的前提下尽可能缩短十字头的整体轴向尺寸，压缩整个动力腔的布局长度，让设备整体结构更加紧凑。滑块部分的边角位置做了倒角处理，避免安装过程中刮伤滑道内壁，同时也能在往复运动过程中减少润滑油的刮除量，保证配合面的润滑状态稳定。

　　实际运行过程中，十字头的受力状态随曲轴转角不断变化，做功行程中活塞传递的轴向推力通过十字头传递给连杆，此时侧向力达到峰值，导向块的一侧会紧贴滑道壁承受载荷；回程过程中受力方向反转，另一侧导向块承接载荷。这种交变载荷的特性要求十字头本体具备足够的结构刚度与疲劳强度，因此结构设计中在铰接座与导向块的连接位置设置了加强筋结构，避免应力集中导致的结构开裂。同时导向面的表面粗糙度要求控制在合理范围，既不能过于粗糙造成摩擦阻力过大，也不能过于光滑导致润滑油膜难以附着。在装配环节，十字头与滑道的配合间隙需要根据设备运行的工作温度调整，考虑热膨胀带来的尺寸变化，避免热态下出现间隙消失导致的卡滞故障。对于不同功率等级的卧式蒸汽机，十字头的尺寸会随气缸直径、蒸汽压力的变化做等比例缩放，但核心的结构逻辑始终围绕隔离侧向力、保证运动转换顺畅这两个核心目标展开，这款十字头的结构设计完全遵循了这一设计原则，各个配合面的位置精度、结构强度都能满足常规卧式蒸汽动力设备的使用要求。
