村田0805封装贴片电容三维结构模型

　　在消费电子、通信设备、工业控制板卡的表面贴装生产线布局阶段，这类0805封装的多层陶瓷电容器是PCB布局中出现频率极高的被动元件，小到智能穿戴设备的电源滤波回路，大到工业伺服驱动器的信号去耦通道，都能见到该规格元件的身影。不同于插件式电容需要预留引脚穿孔空间，这类贴片元件完全依托SMT回流焊工艺固定在PCB焊盘表面，在做整机结构堆叠校验时，必须精准还原其外形轮廓与端电极位置，否则很容易出现元件与周边结构件干涉、焊盘对位偏差导致的虚焊问题。

　　从实际功能来看，该型号电容主要承担电源轨高频滤波、信号耦合、谐振回路匹配的作用，在数字电路中可以快速滤除电源线上的尖峰噪声，保障芯片供电稳定性，在射频前端电路中则可参与阻抗匹配网络搭建，减少信号传输损耗。因为陶瓷介质本身的温度稳定性较好，该规格电容可以在-55℃到125℃的宽温环境下保持容值稳定，适合车载电子、户外通信设备这类对环境适应性要求较高的场景。

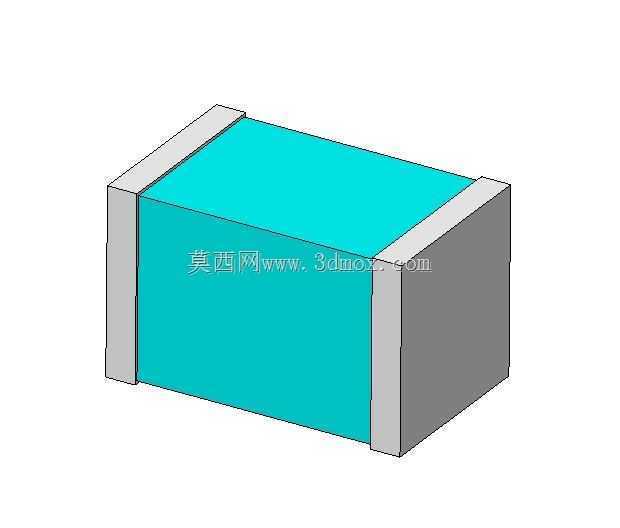

　　设计这款三维模型时，首先要严格对应实物的尺寸边界，长2.0mm、宽1.25mm、厚度1.25mm的本体尺寸完全遵循0805公制封装规范，两端的金属端电极长度控制在0.3mm到0.5mm区间，端电极的厚度与本体边缘做齐平处理，避免模型导入PCB设计软件后出现焊盘重叠的错误。本体部分的陶瓷基体做直角倒钝处理，还原实际生产中陶瓷元件烧结后的边缘微圆角特征，不会出现完全锐利的直角结构，端电极部分单独做分层结构，外层的锡镀层与内层的镍阻挡层在模型中通过材质区分，方便后续做渲染或者装配干涉检查时快速识别不同结构区域。

　　在做整机结构设计时，这类元件的安装边界需要预留足够的安全距离，元件本体距离周边 tall 元件的间隙不能小于0.2mm，距离PCB板边的距离不能小于1mm，避免过板焊接时出现元件被撞掉的问题。同时因为该元件是无引脚结构，建模时不需要额外绘制引脚折弯结构，只需要保证两个端电极的底面与PCB表面完全贴合，端电极的底面平面度控制在0.02mm以内，还原实际焊接时的接触状态。很多新手工程师在做贴片元件建模时容易忽略端电极的倒角特征，导致生成的钢网开孔文件与实际元件不匹配，出现焊锡量不足或者锡珠过多的问题，这款模型在端电极与本体衔接的位置做了0.05mm的微小倒角，完全匹配实际元件的生产工艺特征，导入到SMT工艺仿真软件中可以直接用于钢网开孔校验、回流焊温度场模拟等工作。

　　在通信基站的射频板卡设计中，这类电容经常被布置在射频芯片的电源引脚附近，因为其等效串联电阻极低，高频特性优异，可以有效滤除GHz级别的高频干扰，建模时特意还原了本体陶瓷介质的均质特征，方便后续做电磁兼容仿真时赋予准确的材料参数，不需要二次修改模型结构。在做自动化贴片机的吸嘴路径规划时，该模型的顶面平面度完全符合实际元件特征，吸嘴拾取点设置在本体顶面中心位置，不会出现拾取偏移的问题，可以直接用于贴装程序的离线仿真，减少现场调机的时间成本。
