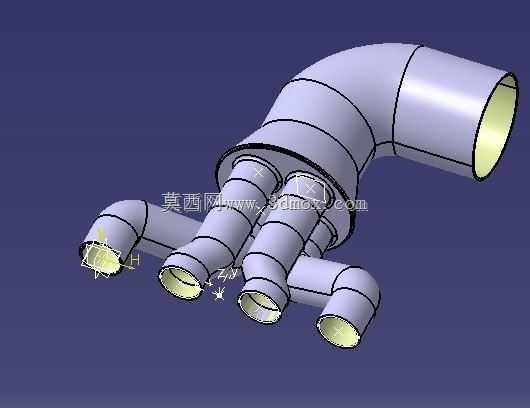

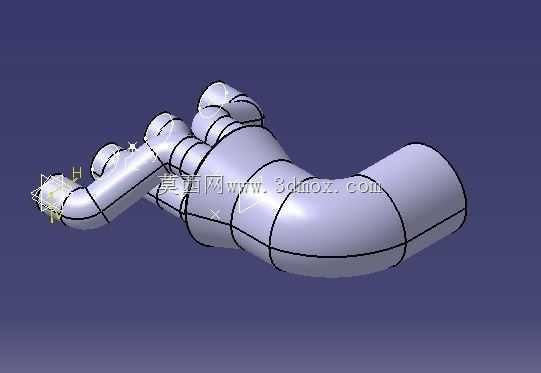

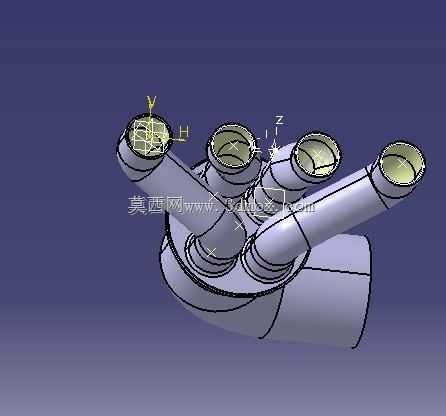

四合一弯管式排气歧管结构设计

　　这款四合一弯管式排气结构，主要应用在小排量多缸内燃机的排气系统末端，承担着将四个气缸排出的高温废气汇总导入单根排气主管路的核心作用，在摩托艇、小型通用动力机组、改装摩托的动力单元上都能见到这类结构的身影。从实际工况来看，这类排气部件需要长期承受600-900摄氏度的高温废气冲刷，同时还要应对发动机运行带来的持续振动，因此结构设计上首先要解决的是流道平顺性问题，避免各缸排气出现干涉扰流，影响发动机的扫气效率。

　　设计过程中首先确定的是四个进气接口的中心距参数，要匹配对应机型的气缸排气口布局，每个支管的弯曲弧度都经过流道阻力校核，从四个支管入口到汇总交汇腔的路径长度差控制在5%以内，保证各缸排气背压的一致性，避免出现某一缸排气阻力过大导致的动力输出不均问题。交汇腔的过渡段采用大圆弧顺滑过渡，没有直角突变结构，减少废气在交汇位置的涡流损耗，同时降低高速气流冲击带来的结构共振风险。

　　主管路采用90度弯管结构，出口端的朝向可以根据整机安装空间调整，适配不同舱体的排气走向布局，管壁厚度根据承压需求设定，在保证结构强度的前提下尽可能降低整体重量，支管与主管的连接位置采用环形加强筋结构，提升焊接或者一体成型后的结构强度，避免长期热胀冷缩带来的焊缝开裂问题。

　　从安装边界来看，四个进气接口的端面都设计了统一的密封面结构，可以匹配标准的排气密封垫片，接口位置的凸台结构预留了螺栓安装空间，不需要额外改动缸盖结构就能完成适配。主管出口端的管径匹配通用的排气消音器接口尺寸，可以直接对接市面常见的同规格排气后处理部件，不需要额外制作转接管件。

　　实际建模过程中，所有弯管段的弯曲半径都控制在管径的1.5倍以上，避免弯曲位置出现管壁褶皱导致的通径缩小，每个支管的内壁都做了顺滑处理，减少积碳附着的概率，长期使用也不会因为积碳堆积导致流道截面积变小。整体结构没有多余的冗余设计，所有曲面都服务于流体导向和结构强度需求，安装后整体占用的横向、纵向空间都经过紧凑化处理，适配狭小的动力舱安装环境，不会和周边的散热部件、油路管线产生干涉。

　　这类结构在做仿真验证的时候，重点要校核不同转速下的排气背压值，以及各缸的排气均匀性指数，同时还要做热结构耦合分析，验证高温工况下的结构变形量，保证密封面的平面度在允许范围内，不会出现漏气问题。另外，结构的固有频率也要避开发动机的常用转速振动区间，避免运行过程中出现共振导致的部件疲劳损坏。从实际装车测试的反馈来看，这类等长四合一排气结构相比普通的不等长歧管，能在中高转速区间提升8%左右的排气效率，同时排气声浪的平顺性也更好，不会出现杂乱的排气脉动噪音。
