内燃机活塞连杆组件剖视结构设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780741
  • 内燃机活塞连杆组件剖视结构设计
  • 内燃机活塞连杆组件剖视结构设计
  • 内燃机活塞连杆组件剖视结构设计
  • 内燃机活塞连杆组件剖视结构设计
  • 内燃机活塞连杆组件剖视结构设计

  这套活塞连杆组件的剖视结构,核心服务于中小排量往复式内燃机的动力传递场景,在通用汽油机、小型柴油机以及部分气动往复泵的动力端都能见到同结构的应用,日常接触的家用摩托车发动机、小型发电机组动力单元、园林机械的动力头里,这类组件都是承担能量转换的核心部件。从实际功能来看,活塞部分直接承接燃烧室内燃气爆发产生的轴向推力,通过活塞销把力传递给连杆,再由连杆将活塞的往复直线运动转化为曲轴的旋转运动,整套组件的运动精度直接决定了动力输出的平顺性、燃油燃烧效率以及整机的运行寿命。

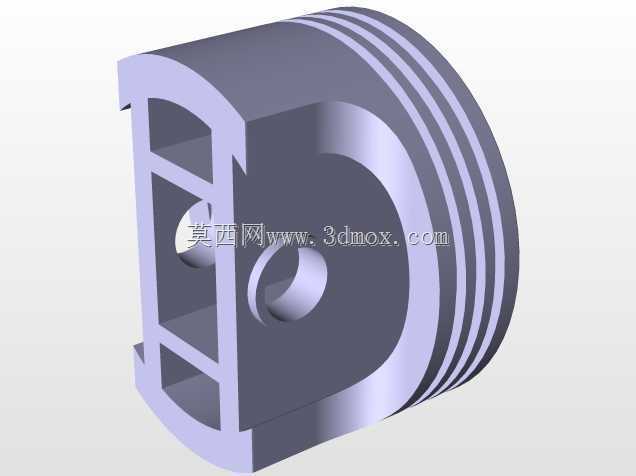

  从结构设计的细节来看,本次呈现的半剖结构能清晰看到活塞内部的加强筋布局,活塞头部的三道环槽是预留的气环与油环安装位,气环负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱造成功率损失,油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧造成积碳。活塞内部的加强筋并非随意布置,是结合活塞往复运动时的受力路径设计的,燃气爆发时活塞顶部承受的瞬时冲击载荷会顺着筋条传递到活塞销座位置,筋条的厚度、过渡圆角都经过受力校核,避免应力集中造成活塞销座开裂。活塞销孔的位置做了偏心设计,实际装配中销孔中心会相对活塞中心向做功行程的侧推力方向偏移微小距离,目的是缓解活塞经过上止点时的换向敲击,降低整机运行的噪声。

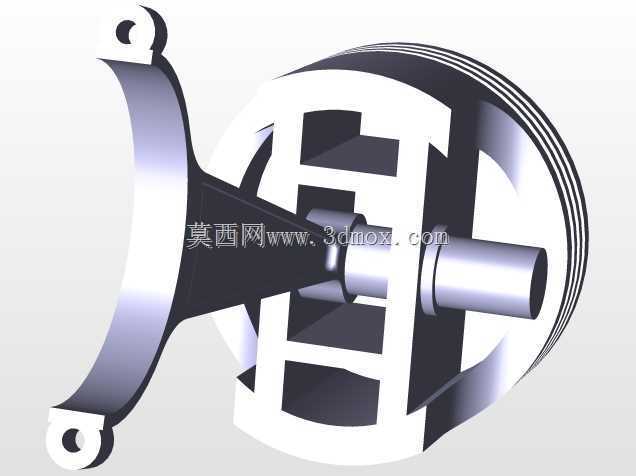

  连杆部分的结构在剖视下可以看到大小头的过渡区域采用了变截面设计,连杆小头直接与活塞销配合,内部预留了衬套安装位,工作时衬套可以储存少量润滑油,降低活塞销与连杆小头的磨损;连杆大头则是用来连接曲轴曲柄销的部位,实际生产中会采用剖分结构搭配连杆螺栓紧固,保证与曲轴的可靠连接。设计过程中需要严格控制连杆的长度与活塞行程的匹配关系,连杆长度直接影响活塞的运动加速度、侧推力大小,过长的连杆会让整机高度增加,过短则会加大活塞对气缸壁的侧压力,加剧气缸磨损,需要结合整机的布置空间、目标压缩比综合选定参数。

  从安装边界来看,活塞的外圆尺寸需要与气缸内径保持严格的配合间隙,间隙过大会造成密封不良、敲缸,间隙过小则会在热机状态下出现活塞胀死拉缸的故障;活塞环槽的宽度、深度要与选用的活塞环尺寸匹配,保证环的侧隙、背隙在合理范围,既能够让环自由伸缩补偿热膨胀,又不会出现泵油过量的问题。连杆大小头的中心距公差、两孔的平行度要求都在微米级,一旦平行度超差,会造成活塞在气缸内偏磨,很快出现漏气、烧机油的故障。活塞销的直径要同时满足活塞销座与连杆小头的配合要求,采用全浮式设计的活塞销在工作时可以在销孔和连杆小头内自由转动,让磨损均匀分布,延长部件使用寿命。

  在实际建模过程中,这类组件的设计需要先确定整机的排量、压缩比、额定转速这些基础参数,再反推活塞直径、行程、连杆长度这些核心尺寸,之后逐步细化环槽位置、销座位置、加强筋结构,每一处圆角、壁厚的设定都要结合热负荷、机械负荷的计算结果,比如活塞顶部的壁厚要能承受燃气的高温高压,同时不能过厚造成重量过大增加往复惯性力,活塞裙部的型线要设计成中凸变椭圆的形态,适配热态下的变形,保证全工况下活塞与气缸壁的贴合均匀。这套剖视模型把内部的加强筋、销孔、环槽结构都做了清晰呈现,能够直观展示组件内部的力传递路径,对于理解往复式动力机械的核心工作结构、开展同类型组件的结构设计都有实际的参考价值,建模时的结构拆分逻辑也符合实际加工装配的工艺顺序,各个特征的构建顺序与实际零件的机加工工序保持一致,方便后续转化为工程图纸开展生产制造。
