交流稳压器带法兰端主轴结构设计

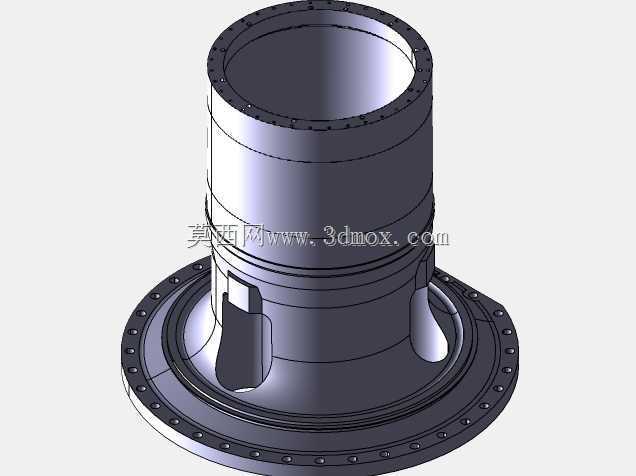

　　这款带法兰端的主轴结构，是交流稳压设备内部传动与定位系统的核心承载零件，在整套稳压装置的调压执行单元里承担着回转支撑、扭矩传递、组件同轴定位的多重作用，区别于普通通用传动主轴，其结构设计完全围绕稳压设备内部的安装空间、负载特性、运行工况做了针对性适配。从实际应用场景来看，这类主轴主要装配在接触式交流稳压器的调压机构内，一端通过带均布螺栓孔的法兰盘与设备的固定机架端面锁紧，保证整个回转组件的轴向定位基准与机架安装面完全贴合，避免长期运行出现偏摆窜动；另一端的圆柱轴颈则用来套装调压碳刷架的回转滑座，带动碳刷组件沿环形调压绕组表面做平稳的周向转动，实现输出电压的连续平滑调节，整个运行过程中主轴的径向跳动量直接决定碳刷与绕组接触面的贴合压力均匀性，一旦跳动超差，轻则出现接触打火、调压卡顿，重则会刮伤绕组表面的导电层，直接缩短整台稳压器的无故障运行周期。

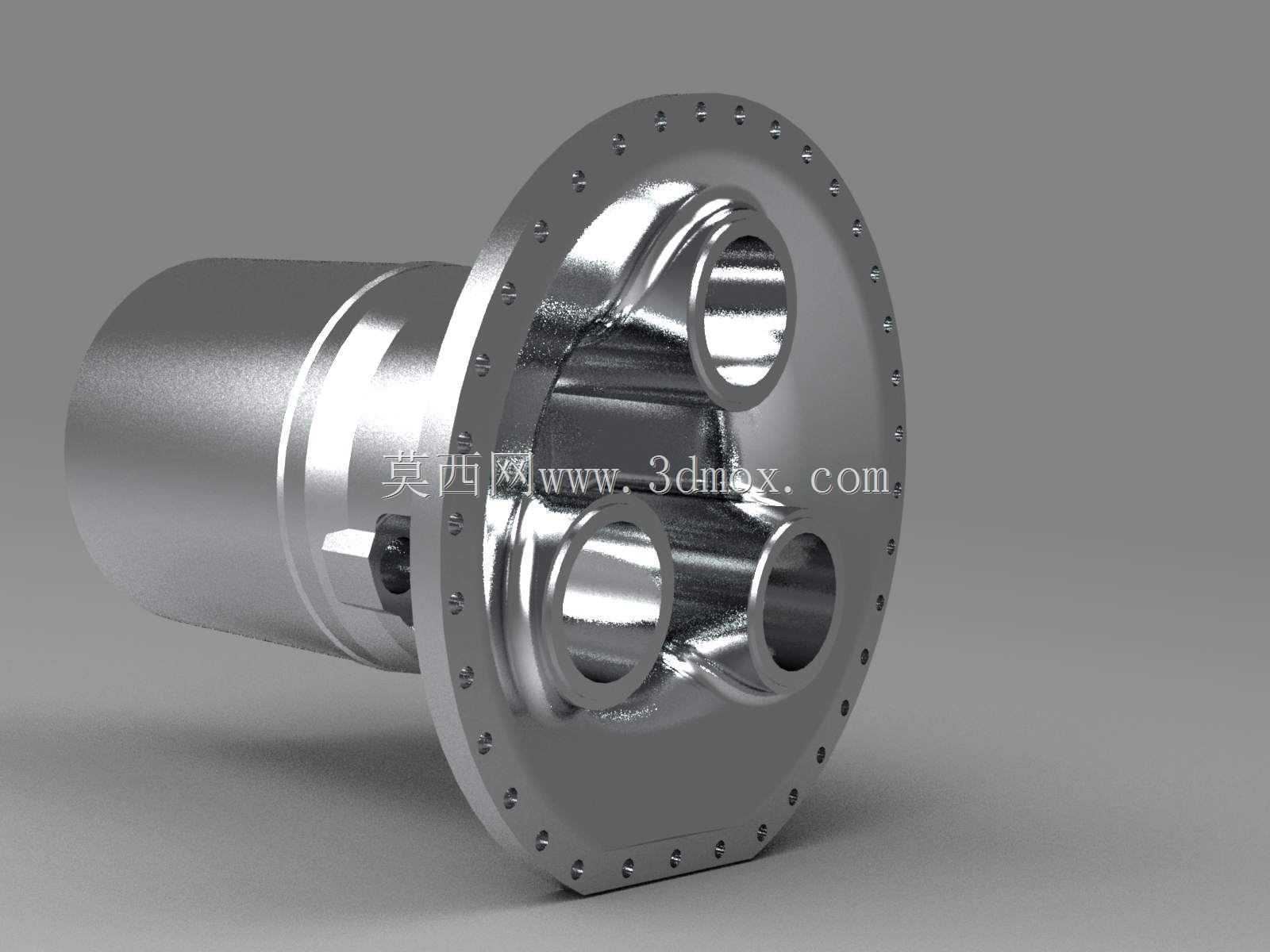

　　从结构设计思路上看，这款主轴没有采用传统的实心轴通体等径设计，而是在法兰端的轴座内部做了三个对称分布的通孔型腔，这一设计并非单纯为了减重，而是充分考虑了稳压器内部的走线空间、散热需求以及组件装配的避让要求：三个型腔沿法兰端面的圆周方向均匀排布，既可以让调压机构的信号引线、供电引线从型腔内部穿过，避免回转过程中引线与周边运动部件发生剐蹭缠绕，也能增大轴座内部的空气流通空间，让碳刷与绕组接触摩擦产生的热量、绕组自身通电产生的热量可以通过型腔间隙快速散出，降低轴系周边的温升，避免长期高温导致轴颈配合面的润滑脂失效、轴承预紧力变化。法兰端面上的螺栓孔采用了不等径？不，是等径均布的设计，孔位的位置度公差严格控制在0.02mm以内，保证安装后轴的回转中心与机架安装孔的中心完全重合，避免装配应力导致轴系弯曲；轴颈与法兰连接的过渡位置做了大圆角过渡处理，避免应力集中，因为稳压器在调压过程中，尤其是电网电压波动频繁、需要频繁调整碳刷位置的工况下，轴颈与法兰的连接位置会承受反复的交变弯曲应力，如果过渡位置存在尖角或者加工刀痕，很容易在长期交变载荷下出现疲劳裂纹，大圆角过渡可以有效分散应力集中点，提升零件的疲劳寿命。

　　从安装边界与尺寸配合来看，这款主轴的法兰外径完全匹配稳压器机架上的安装止口尺寸，装配时法兰端面与机架止口端面贴合后，圆柱轴颈的伸出长度刚好让滑座组件的安装位置与环形绕组的中心平面重合，不会出现碳刷偏磨的问题；轴颈表面的粗糙度控制在Ra0.8以内，与滑座内部的衬套采用间隙配合，配合间隙控制在0.01-0.02mm之间，既保证滑座可以沿轴颈灵活转动，不会出现卡滞，也不会因为间隙过大导致滑座倾斜，影响碳刷与绕组的接触角度。轴身侧面预留的紧定螺钉孔，用来安装滑座的轴向定位顶丝，限制滑座在轴向上的窜动，保证碳刷始终在绕组的有效接触行程内运动，不会出现滑出绕组端面的问题。

　　在实际选型与装配过程中，这类主轴的材质一般选用40Cr调质处理，表面做发黑防锈处理，法兰端面与轴颈的垂直度公差需要严格控制，因为如果法兰端面与轴颈的垂直度超差，装配后轴颈会出现倾斜，导致滑座在回转过程中不同角度位置的碳刷压力不一致，部分位置压力过大磨损加快，部分位置压力过小接触不良。三个内部型腔的加工需要保证内壁光滑无毛刺，避免穿线时刮破导线的绝缘层，型腔的位置对称度也需要控制，避免因为三个型腔的去除量不均匀导致主轴整体动平衡超标，毕竟稳压器运行时主轴虽然转速不高，但是长期低速回转下如果动平衡不好，会导致碳刷架出现周期性振动，产生接触噪音，也会加速碳刷的不均匀磨损。另外，法兰端面上的螺栓孔采用了沉孔设计，螺栓锁紧后螺栓头不会高出法兰端面，避免与机架内部的其他固定组件发生干涉，整个轴的轴向总长度经过精确计算，装配后轴的末端不会超出稳压器内部的安装腔边界，给端盖的安装预留足够的空间，不会出现装配后端盖顶到轴端的问题。

　　很多工程师在设计这类稳压设备主轴的时候，容易直接套用通用电机轴的设计参数，忽略了稳压设备的实际工况——这类主轴的转速极低，通常每分钟只有几转，但是对回转的平稳性、定位的同轴度要求远高于普通传动主轴，不需要过高的表面硬度，但是对形位公差的要求更严格，这款结构的设计就充分考虑了这一工况特点，没有做多余的淬火处理，而是重点保证各配合面的形位公差，同时通过内部型腔的设计优化了设备内部的走线与散热，在保证结构强度的前提下尽可能降低零件重量，减少材料消耗，也降低了装配时的操作难度。
