杠杆式安全阀装配结构三维设计方案

　　在承压类设备的压力保护体系中，这类杠杆式重锤安全阀是极为经典的机械式超压泄放装置，常应用在低压蒸汽锅炉、常压储液罐、小型工业压力管路等场景中，不需要外接电源或者气动控制源，完全依靠纯机械结构实现压力阈值的触发，可靠性远高于电控类泄压元件，哪怕现场出现供电中断、信号传输故障的极端情况，也能稳定完成超压泄放动作，避免承压腔体因压力持续攀升出现开裂、爆燃等安全事故。

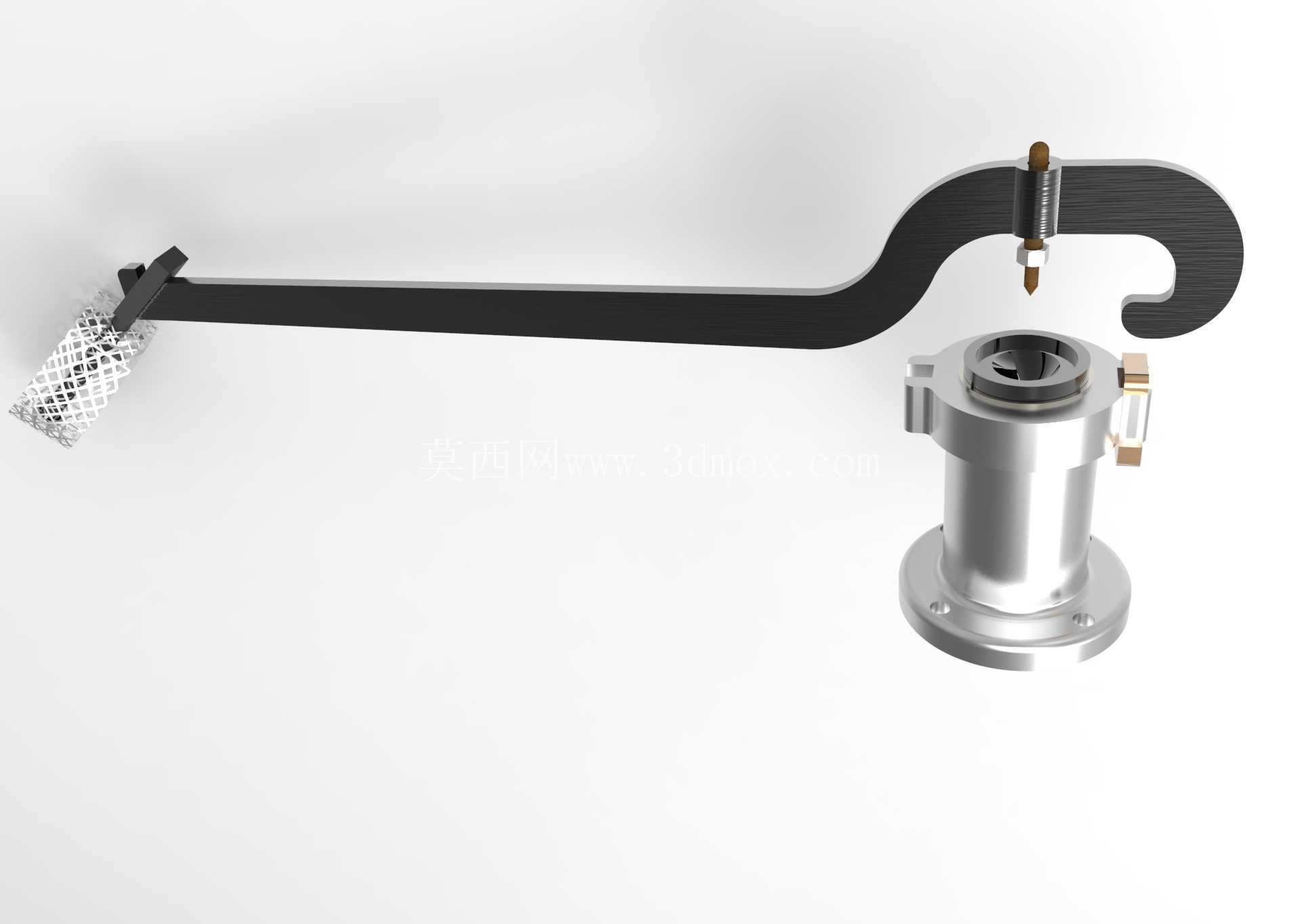

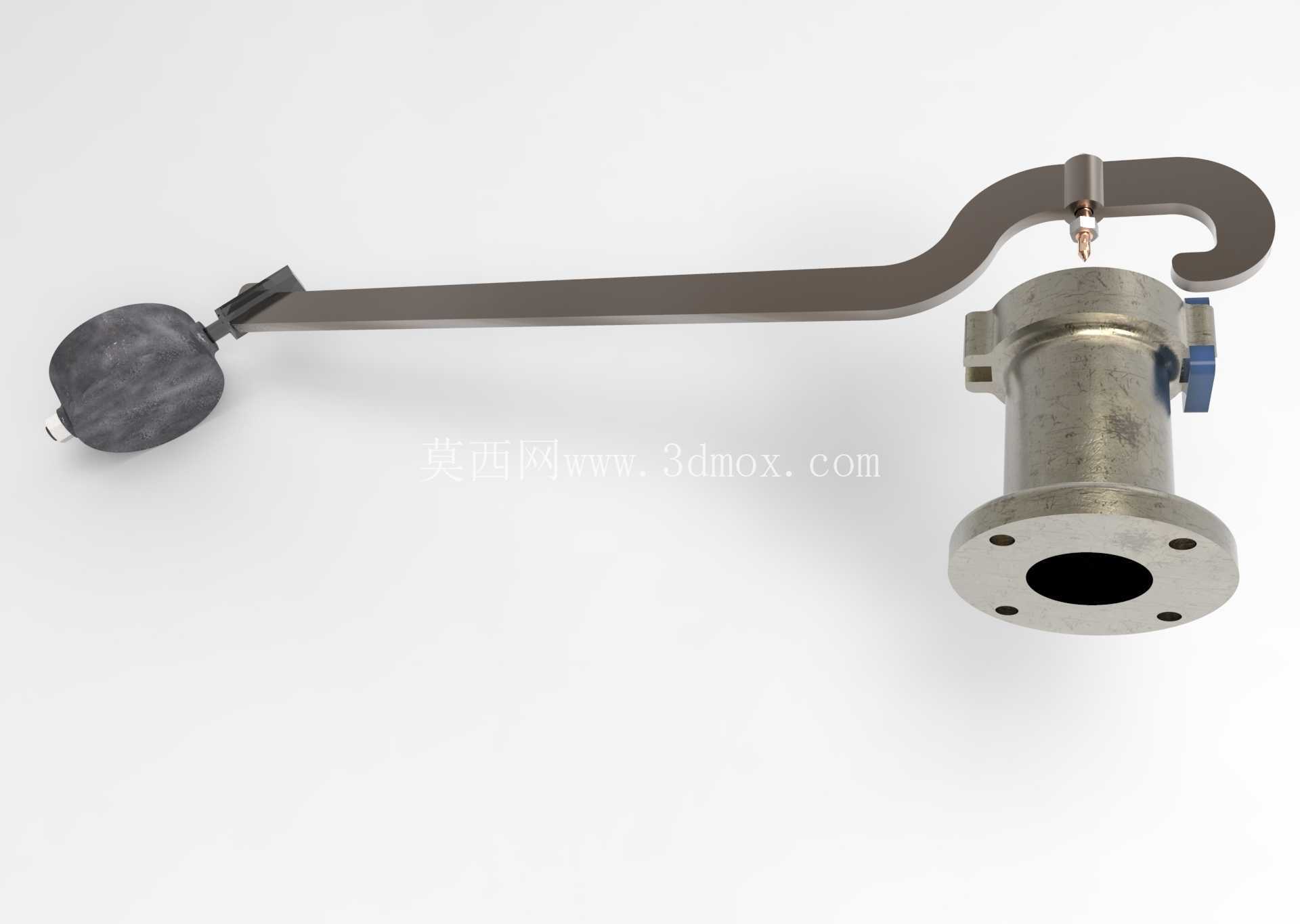

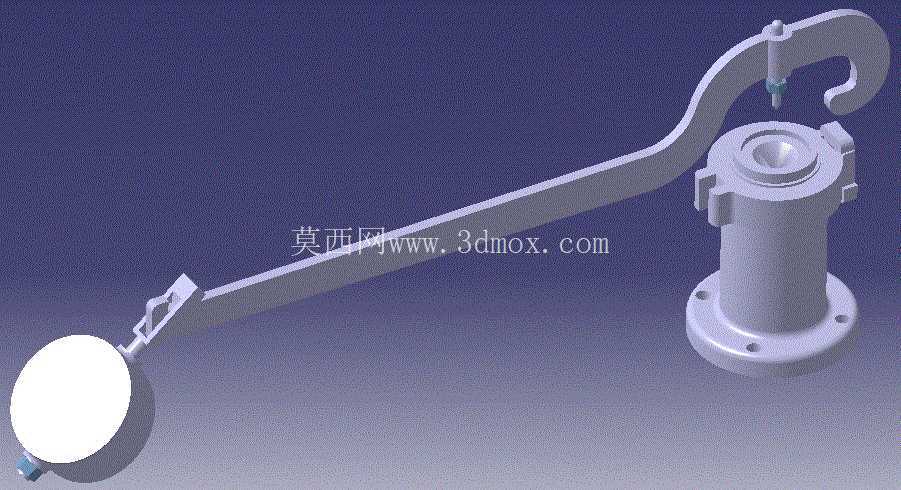

　　从结构设计逻辑来看，这套装配方案采用了经典的杠杆力矩平衡原理，核心部件包含阀座基座、阀瓣密封组件、杠杆承载臂、重锤挂载端、铰接支点结构几个部分。阀座基座采用带法兰的柱状结构，底部法兰预留了均匀分布的螺栓安装孔，能够直接和承压设备的预设接口对接，安装时需要保证密封面的平面度公差控制在0.02mm以内，避免正常工作压力下出现介质渗漏。阀瓣组件和阀座的密封面采用锥面配合结构，相比平面密封，锥面结构在闭合时能够实现自定心，减少长期启闭动作带来的密封面偏磨问题，同时在介质压力上升时，压力作用在阀瓣上的推力会直接传递到杠杆臂上。

　　杠杆臂的长度设计直接决定了安全阀的整定压力范围，铰接支点设置在靠近阀瓣的一侧，通过调整重锤在杠杆长臂端的挂载位置，就能改变作用在阀瓣上的压紧力，不需要更换弹簧等弹性元件，就能在一定范围内灵活调整泄压阈值，这也是杠杆式安全阀相比弹簧式安全阀最突出的优势——整定压力调整过程直观，不需要专用的压力测试工具配合，现场运维人员只需要按照力矩换算关系移动重锤位置，就能完成压力参数校准。杠杆臂的截面采用变截面设计，靠近支点的位置受力最大，截面厚度更大，往重锤端逐渐收窄，在保证结构刚度的前提下尽可能降低自重，避免杠杆自身重量对整定压力的精度造成干扰。

　　重锤挂载端设计了可调节的锁紧结构，重锤套在杠杆臂上之后，可以通过侧面的锁紧螺钉固定在对应刻度位置，设备运行过程中不会因为管路振动出现重锤滑移，导致整定压力漂移。铰接支点处采用了耐磨销轴配合衬套的结构，衬套选用自润滑铜合金材质，长期反复启闭动作也不会出现卡滞，保证阀瓣开启、回座的动作顺畅，不会因为支点摩擦阻力过大导致开启压力滞后、回座压力偏低的问题。在杠杆臂的末端还设计了限位挂钩结构，当阀瓣开启到最大高度时，挂钩结构会和阀体上的限位凸台接触，避免杠杆过度翻转导致重锤脱落、结构失稳。

　　从安装边界来看，这类安全阀因为带有长杠杆结构，安装时需要在阀体上方预留足够的杠杆摆动空间，不能在杠杆摆动范围内布置其他管路、支架等障碍物，否则会阻碍阀瓣的正常开启行程，导致泄放流量不足。安装时必须保证阀体处于垂直状态，倾斜安装会导致阀瓣和阀座的密封面受力不均，同时杠杆的力矩传递方向出现偏移，直接影响整定压力的准确性。和设备接口连接时，不能在法兰连接处施加额外的管路应力，否则会导致阀座变形，出现密封面渗漏的问题。

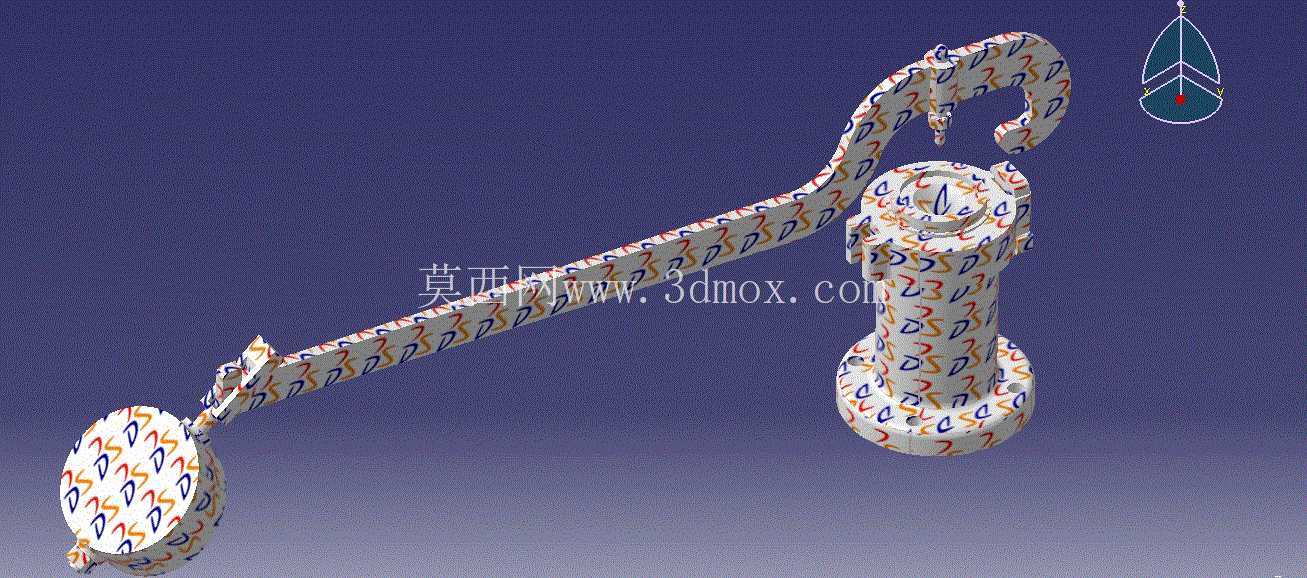

　　在实际功能表现上，当承压设备内部的介质压力超过整定压力值时，介质作用在阀瓣上的推力会克服杠杆重锤产生的压紧力，推动阀瓣向上开启，介质从阀座和阀瓣的间隙处向外泄放，随着内部压力下降到回座压力值时，杠杆重锤的力矩会再次推动阀瓣压紧在阀座上，自动停止泄放，整个过程不需要人工干预，能够反复循环工作。这套装配结构的设计重点在于各运动部件的间隙配合公差控制，铰接处的间隙既不能过大导致动作晃动，也不能过小导致热胀冷缩下出现卡滞，密封面的粗糙度要达到Ra0.8以上，才能保证长期使用后的密封可靠性。对于三维建模从业者来说，这类结构的建模重点在于运动副的配合关系模拟，需要验证杠杆摆动全行程内不存在结构干涉，同时要核算不同重锤位置下的力矩值，确保整定压力的调整范围覆盖实际工况需求，还要考虑加工工艺性，所有的棱角位置都设计了工艺倒角，避免加工和装配过程中出现应力集中、划伤操作人员的问题。
