C型螺杆式手动夹紧工装结构设计

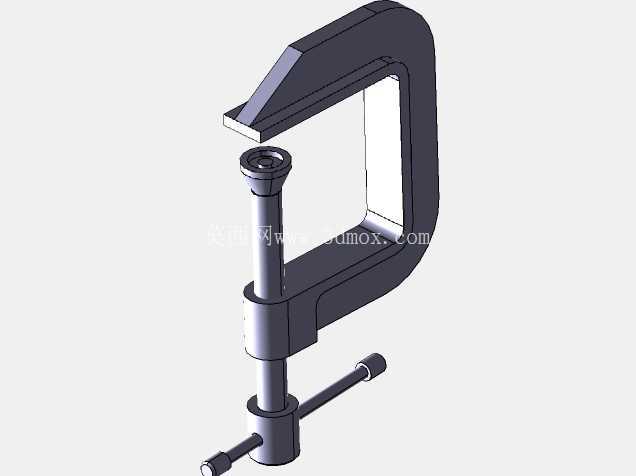

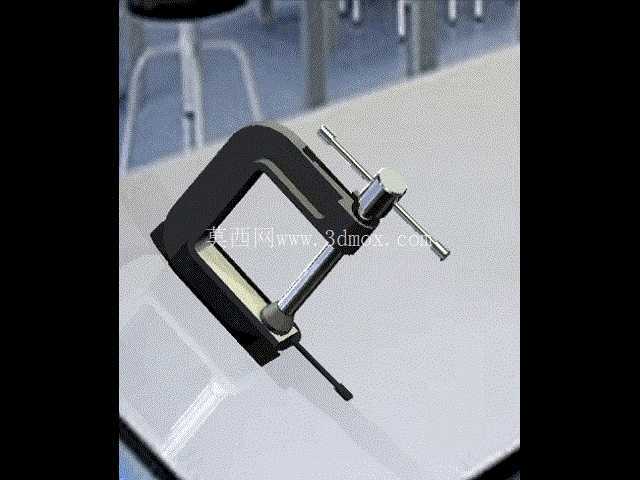

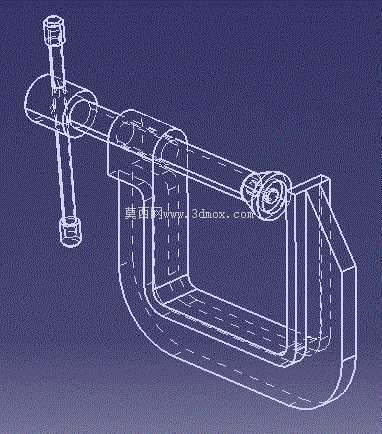

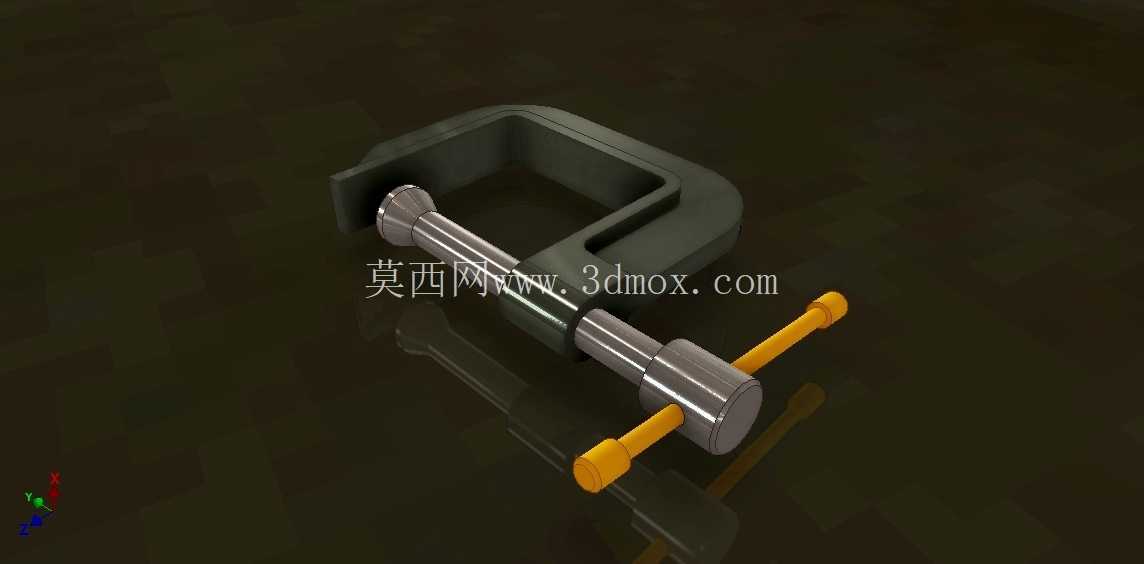

　　这款手动夹紧结构采用经典C型开口框架布局，是机械装配、工件固定场景中最常用的手动夹持工装之一，整体结构完全依靠机械螺纹副实现夹紧力输出，无需外接动力源，单人即可快速完成操作，在小批量零件加工、工位临时固定、装配对位、工件粘接固化等场景中应用极为广泛。从结构逻辑来看，整个夹紧单元分为固定框架、传动螺杆、压头三个核心部分，C型框架的开口深度决定了可容纳工件的最大纵深，框架的截面厚度经过受力校核，在螺杆输出最大夹紧力时不会出现开口扩张变形，保证夹持过程的稳定性，避免因框架形变导致的工件移位、夹持力不足问题。

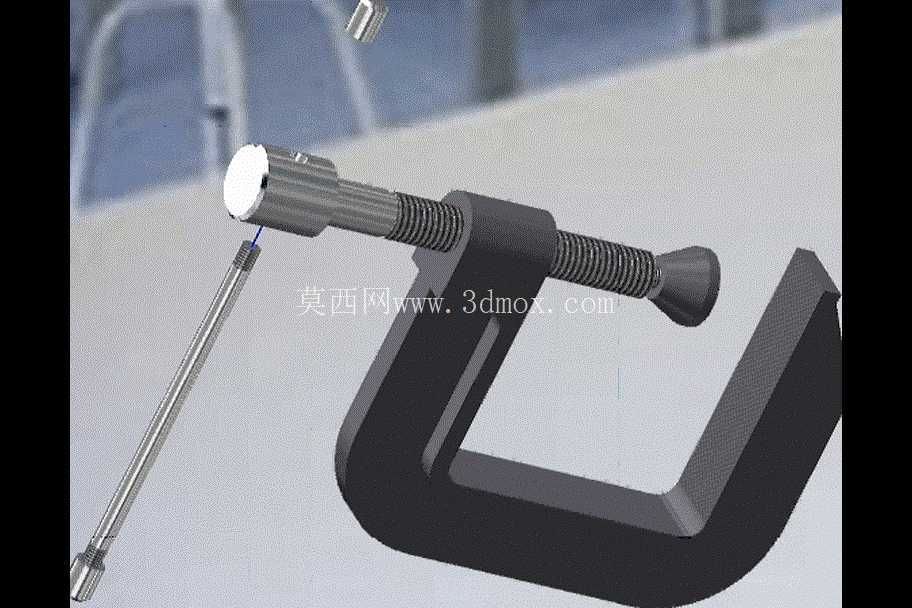

　　传动部分采用梯形螺纹副设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动效率更适配手动操作场景，螺杆尾端设置的横向转杆为手动施力部位，转杆长度经过力矩匹配，操作人员单手施加转动力即可输出足够的夹紧力，同时不会因为力臂过长导致螺纹过载滑牙。螺杆前端的压头采用可回转式结构，夹紧过程中压头与工件表面接触时不会随螺杆同步转动，避免压头旋转刮伤工件表面，同时压头端面做了平面度处理，与工件接触时受力均匀，不会出现局部应力集中压伤工件的情况。在实际使用场景中，这类夹具常被用于钳工工位的临时工件固定，配合台钻、手磨机等小型工具做轻加工操作时，可快速将工件夹持在工作台边缘，无需复杂的装夹步骤；在装配工序中，也可用于过盈配合零件的压装辅助，或是粘接零件的固化施压，相比气动、液压夹紧工装，这类手动夹具的部署成本极低，不受气源、电源的场地限制，可随时移动到需要的工位使用，维护也极为简便，仅需定期在螺纹副处涂抹润滑脂即可保证长期顺畅使用。

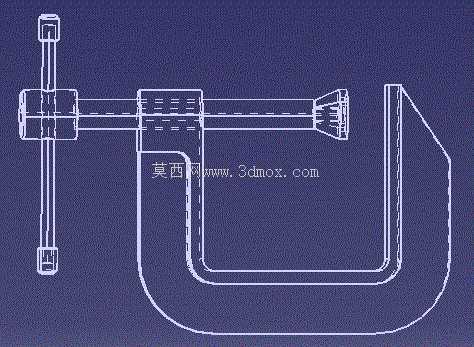

　　设计过程中首先确定了开口行程范围，保证常规厚度的工件都能纳入夹持范围，框架的内侧拐角处做了圆弧过渡处理，避免直角应力集中导致的框架断裂风险，螺杆的行程长度匹配框架开口的最大尺寸，当螺杆完全退回时，压头与框架固定夹持面的间距达到最大开口尺寸，满足大厚度工件的夹持需求。安装边界方面，这款夹具本身为独立手持使用结构，也可通过框架背部的安装孔固定在工作台面上作为固定式台钳使用，固定时仅需通过螺栓穿过框架预设的安装孔与工作台面锁紧，即可实现稳定的固定夹持，固定后夹持方向与工作台面垂直或平行可根据安装方式调整，适配不同的作业需求。

　　整体结构没有复杂的异形零件，所有零部件都可通过常规机加工方式制作，框架部分可采用型材铣削成型，螺杆采用标准圆钢车削梯形螺纹制作，压头部分可采用标准紧固件改制，整体制作成本低，结构可靠性高，非常适合作为机械装配入门的练习案例，帮助初学者理解螺纹传动、受力校核、结构刚度匹配等基础机械设计逻辑，在练习过程中可直观掌握手动夹紧机构的力传递路径，理解不同螺纹形式的应用差异，以及框架结构在受弯载荷下的形变控制要点。
