脚踏船用踏板曲柄传动结构设计

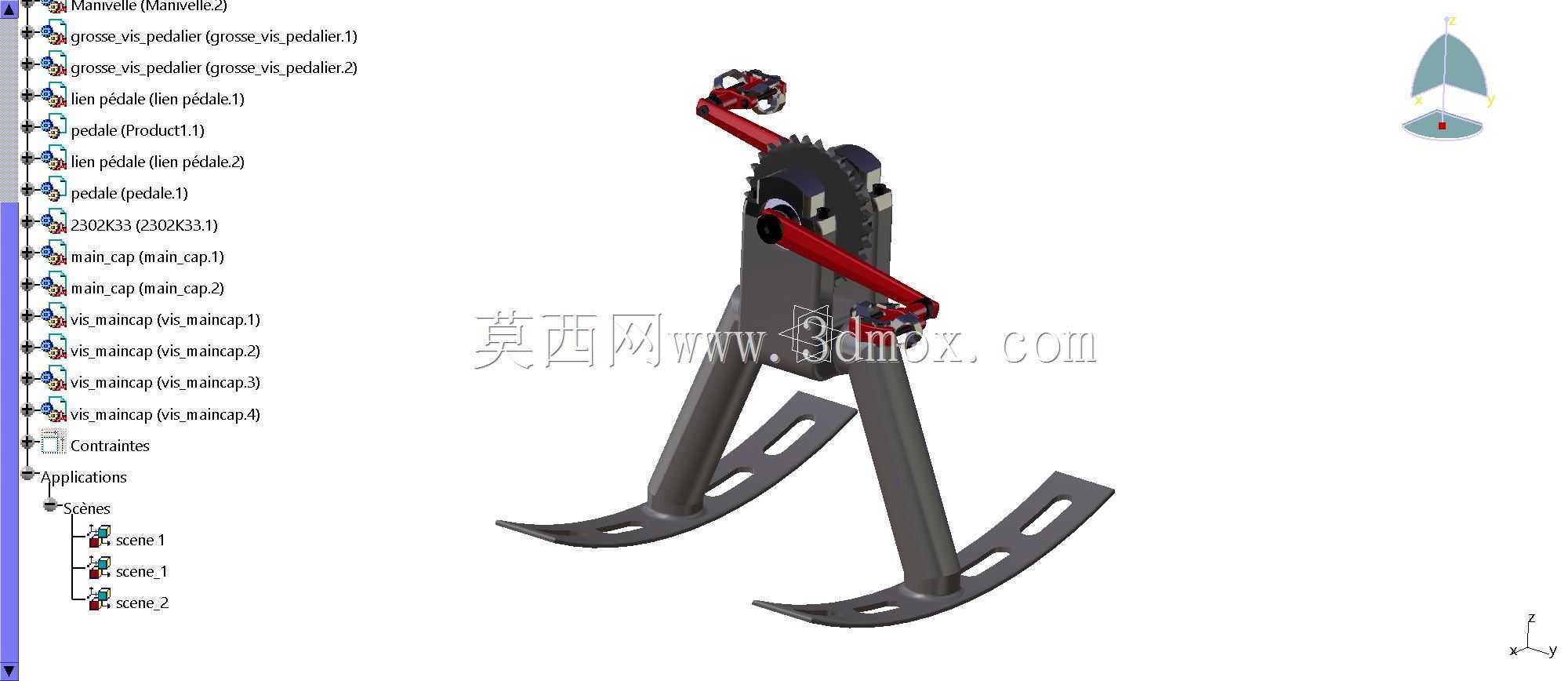

　　该踏板曲柄结构主要应用于小型载人脚踏船的动力输入环节，是水上休闲载具中将人体脚部踩踏力转化为推进动力的核心传动部件，适配公园游船、教学实验用小型人力船舶等场景，可直接安装于船体中部的乘员操作区域，无需额外加装复杂的动力转换装置，适配静水水域的低速人力航行需求。从实际使用场景来看，这类结构需要承受乘员周期性的踩踏载荷，同时要兼顾操作的顺畅度与结构耐用性，避免在户外潮湿水环境下出现卡滞、锈蚀变形等问题，设计时充分考虑了水上使用的工况特点，所有转动配合位置都预留了密封件安装空间，可适配常规的水封结构，阻挡水体进入转动副造成磨损。从功能特性上看，该结构采用双踏板对称布局，左右两侧踏板通过曲柄与中心齿轮轴连接，乘员踩踏时两侧踏板做圆周运动，

　　带动中心轴上的齿轮转动，即可将动力输出至后端的螺旋桨或者明轮推进结构，传动路径直接，动力损耗小，踩踏行程符合普通成年人的腿部活动范围，操作时无需刻意调整坐姿，长时间踩踏也不容易产生肌肉疲劳。设计过程中优先考虑了结构的易装配性，所有零部件都采用常规的机加工或者型材焊接工艺即可制作，踏板表面设置了多组长条形防滑槽，即使脚部沾水也能保证足够的摩擦力，避免踩踏时打滑；两侧的支撑腿采用倾斜式布局，下端直接与船体甲板的安装位固定，支撑角度经过反复校核，既可以承受踩踏时的垂直方向载荷，也能抵消曲柄转动时产生的侧向倾覆力矩，保证整个传动机构在高频踩踏下不会出现晃动移位。关于安装边界与尺寸适配，该结构的中心轴安装高度距离安装基准面约320mm，

　　两侧踏板运动到最低位置时距离基准面留有40mm的安全间隙，不会出现踏板刮蹭甲板的问题；两个支撑腿的下端安装孔位间距为260mm，可直接适配多数小型脚踏船的预留安装点位，不需要对船体结构做额外改造；曲柄的回转半径设置为120mm，匹配普通人的腿部踩踏发力区间，既不会因为回转半径过小导致踩踏频率过高，也不会因为半径过大造成腿部发力角度不合理。结构的传动核心采用齿轮啮合的方式，相比传统的链条传动，密闭性更好，不容易被水中的杂物、水草缠绕，日常维护只需要定期在转动位置加注润滑脂即可，不需要频繁调整传动张紧度，非常适合户外公共水域的游船使用，降低运营方的日常维护成本。两侧的踏板连杆采用等长设计，保证左右两侧踩踏行程完全对称，

　　乘员操作时双脚的发力节奏容易匹配，不会出现两侧受力不均导致的机构偏磨问题；支撑腿采用矩形截面的型钢制作，截面尺寸经过强度校核，在承受150kg的瞬时踩踏载荷时，最大变形量不超过0.2mm，完全满足日常使用的强度要求，不会出现支撑腿弯曲变形的问题。在细节设计上，所有零部件的棱边都做了圆角处理，避免操作时磕碰划伤乘员，转动位置的销轴都采用防松结构设计，长期振动工况下也不会出现销轴脱落的问题；踏板的踩踏面做了微弧度处理，贴合普通人的脚掌轮廓，踩踏时的受力分布更均匀，即使光脚操作也不会产生明显的硌脚感。整个结构没有采用复杂的异形零部件，所有加工件都可以通过常规的切割、钻孔、焊接工序完成制作，生产制造成本低，替换维修也十分方便，单个零部件损坏后不需要更换整个总成，只需要替换对应损坏件即可，非常适合批量配套给小型船舶生产厂商，也可作为学校机械原理课程的教学实践案例，帮助学生理解曲柄连杆机构的实际传动原理与结构设计要点。
