三通路法兰连接式排气歧管结构设计

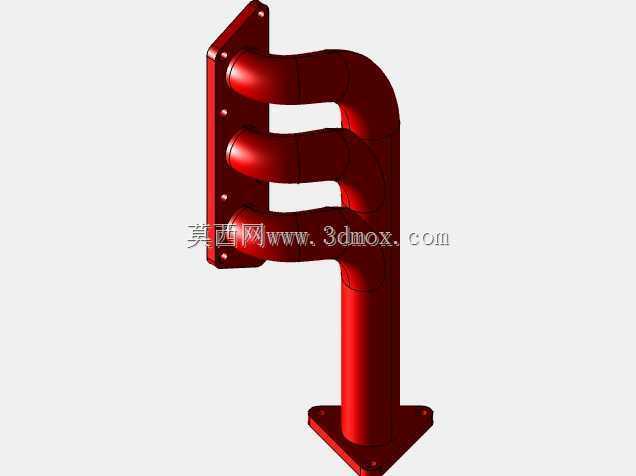

　　在往复式内燃机的排气系统布局中，排气歧管承担着将各气缸排出的高温废气有序汇集、输送至下游排气总管的核心作用，其结构设计直接影响发动机的排气效率、泵气损失与整机动力输出表现。这款三通路排气歧管采用侧置法兰对接、单管汇总输出的结构形式，三个独立的弯曲支管沿安装法兰的竖直方向等距排布，每根支管的弯曲曲率经过流道阻力优化，避免废气在管路内部形成紊流与涡流，减少不同气缸排气过程中的相互干涉，降低排气背压对气缸扫气效率的负面影响。从安装边界来看，该歧管的进气侧采用矩形安装法兰，法兰面预留多组螺栓安装孔，可直接与发动机缸盖的排气侧端面贴合密封，法兰面的平面度公差需控制在0.1mm以内，保证高温工况下的密封可靠性，

　　避免废气泄漏引发的周边零部件热损伤。出气侧采用圆形法兰底座，可与下游的排气总管、涡轮增压器进气端直接对接，法兰的安装孔位采用对称布局，适配不同角度的管路安装需求，降低现场装配的对位难度。设计过程中，支管的壁厚选取充分考虑了高温废气的热腐蚀与振动疲劳影响，整体采用等壁厚设计，在管路弯曲处做了圆角过渡处理，避免应力集中导致的管路开裂问题，同时兼顾了结构强度与整体重量的平衡，不会给发动机缸盖带来额外的安装负载。从实际应用场景来看，这类三通路排气歧管多用于三缸内燃机的排气系统布局，可适配小排量乘用车发动机、小型通用动力机组、非道路移动机械的动力单元，在装配时需在进气侧法兰与缸盖之间加装耐高温金属密封垫片，按照规定的扭矩顺序分次拧紧螺栓，

　　避免法兰面受力不均导致的密封失效。管路的走向设计充分避让了发动机周边的发电机、起动机、冷却管路等附属部件，安装后不会与周边零部件产生运动干涉，同时预留了足够的散热间隙，避免高温管路的热辐射影响周边橡胶件、塑料件的使用寿命。在流道设计层面，三根支管的长度经过均等化处理，让各气缸排出的废气到达汇总口的行程尽可能一致，保证各气缸的排气背压均衡，避免出现个别气缸排气不畅导致的动力输出不均、怠速抖动等问题。管路的弯曲半径选取兼顾了流道顺畅性与整体结构紧凑性，不会因为弯曲半径过小导致流道截面积突变，也不会因为弯曲半径过大导致整体结构占用过多机舱空间。在实际运维过程中，这类一体式铸造结构的排气歧管具备更好的结构刚性，

　　可承受发动机运行过程中的高频振动，减少管路连接处的松动风险，同时光滑的内壁流道可减少积碳的附着，降低长期使用后的流道堵塞概率。针对不同的动力输出需求，该结构还可通过调整支管直径、汇总管直径来适配不同排量的发动机，在不改变整体安装接口的前提下，实现不同功率段动力单元的排气系统适配，具备较强的结构通用性。
