多工位组合式滚筒输送线结构设计

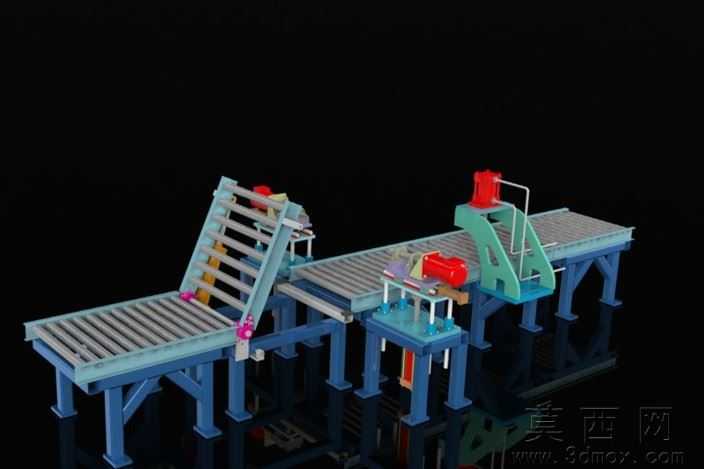

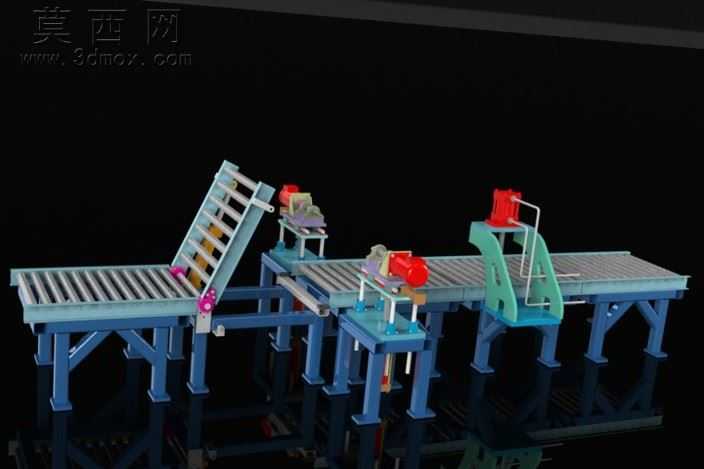

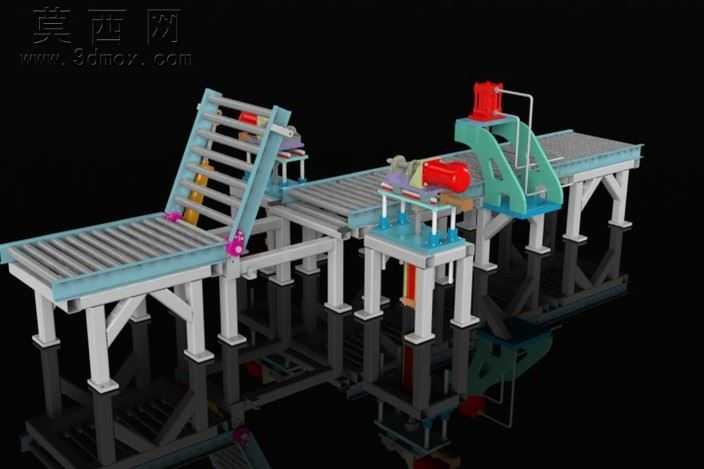

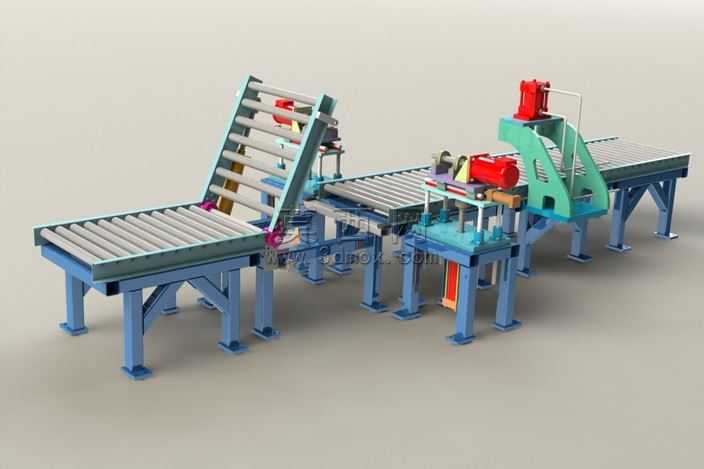

本套输送设备三维模型采用参数化建模方式完成整体搭建，建模过程中严格遵循机械设计公差配合规范，对每一处连接结构、运动部件的装配关系做了完整约束，确保模型可直接用于装配干涉校验、运动仿真验证。模型整体以多段独立滚筒输送单元为基础载体，搭配不同功能的辅助作业工位，可满足生产线上物料的水平输送、姿态翻转、工位顶升停留等多工序作业需求。渲染阶段采用工业设备常用的金属漆面材质，支撑腿、机架主体赋予哑光蓝色工业漆质感，滚筒表面赋予镀锌金属光泽，驱动电机、传动部件赋予铸铁哑光金属质感，翻转工位的导向护板赋予青绿色工程漆面质感，不同部件的材质区分清晰，能够直观展现设备的结构层次与部件功能划分。结构设计上，每段输送单元采用方管焊接式机架结构，底部设置可调式支撑脚杯，可适配车间地面的不平整工况，保障输送线整体水平度；滚筒采用等间距排布设计，两端通过带座轴承固定在机架侧梁上，传动侧通过链轮链条结构与驱动电机连接，保障动力传输稳定。其中翻转工位采用气缸驱动的翻板结构，翻板上设置多组平行导向辊，当物料输送至该工位时，翻板可绕铰接轴抬升翻转，将物料引导至指定角度完成转向或过渡输送；顶升工位采用四柱导向的顶升平台结构，搭配独立驱动电机，可将物料顶升至脱离滚筒面的高度，满足工位上的加工作业、检测作业需求，避免输送过程中物料移位。整体设计思路围绕模块化搭建展开，各功能工位可根据实际产线需求灵活增减、调整排布位置，无需对整体机架做大规模改动，能够适配不同行业的生产输送场景，模型完整还原了各部件的连接细节、传动路径，可直接用于方案展示、结构优化参考以及后续的工程图纸输出。
