直列四缸发动机缸体主体结构设计

　　在中小排量动力配套场景中，直列四缸结构的内燃机始终占据着乘用车辆、小型工程机械、固定式动力机组的核心配套位置，本次呈现的缸体作为整台发动机的核心承载基体，所有曲柄连杆机构、配气机构、润滑冷却回路、附件安装接口都要依托这个主体完成定位与装配，其结构设计的合理性直接决定整台动力单元的运行可靠性、装配便利性与NVH表现。从实际应用场景来看，这类四缸缸体可适配1.0L-2.5L排量区间的自然吸气或低增压动力单元，覆盖家用乘用车辆前置动力舱布局、小型农用机械的动力输出端、小型发电机组的动力源安装位，不同场景下对缸体的安装孔位布局、侧壁加强筋走向、附属接口预留的要求存在细微差异，设计阶段需要兼顾通用适配性与专项场景的强度冗余。从功能特性上看，

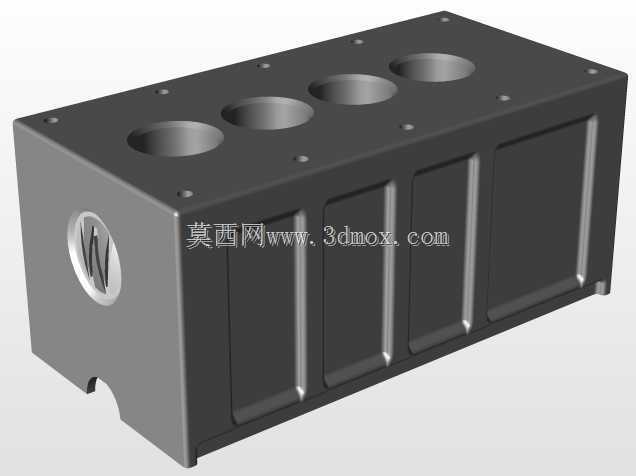

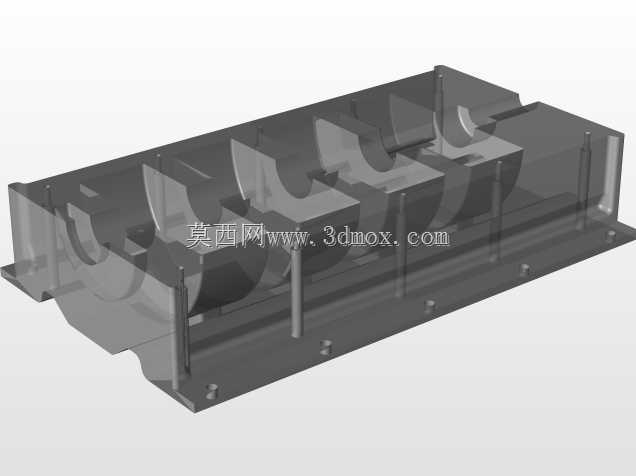

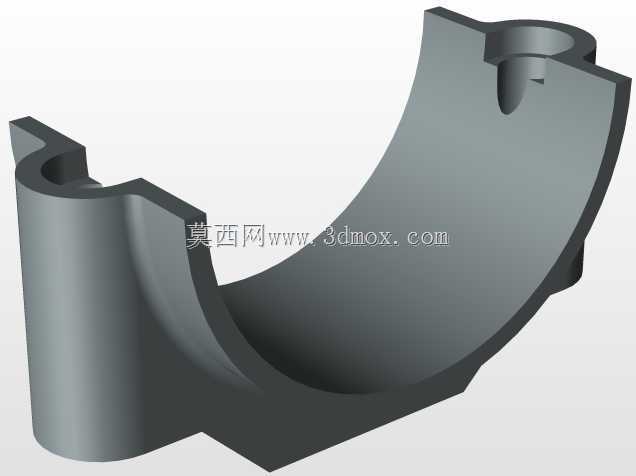

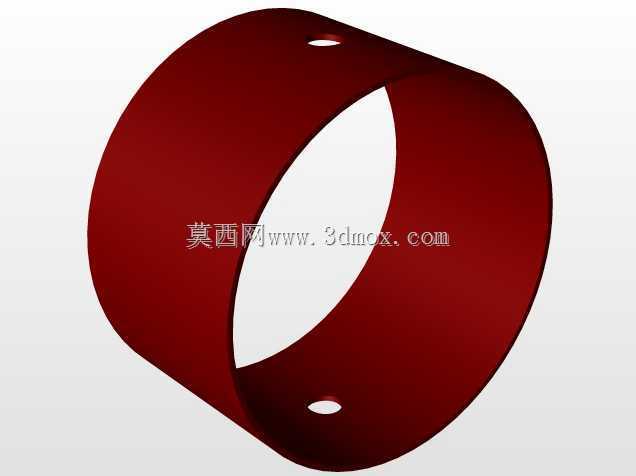

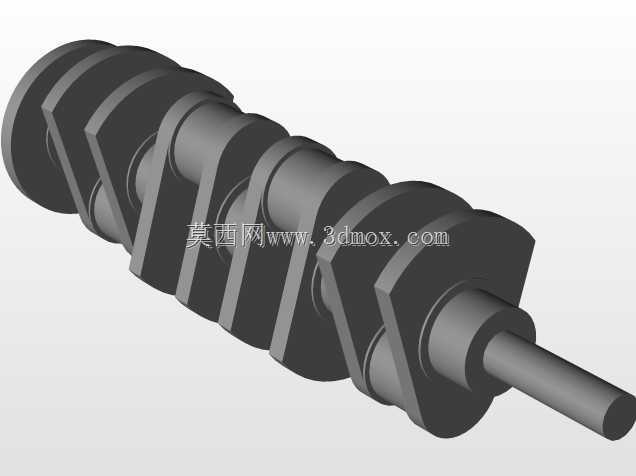

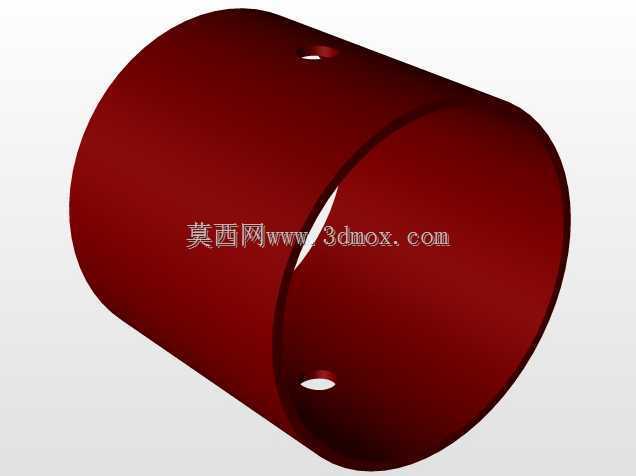

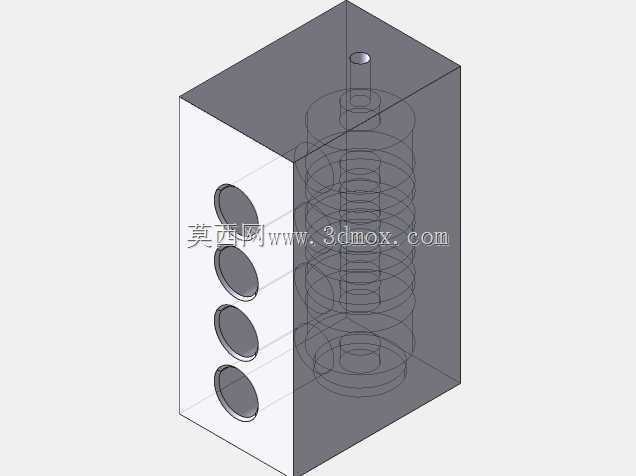

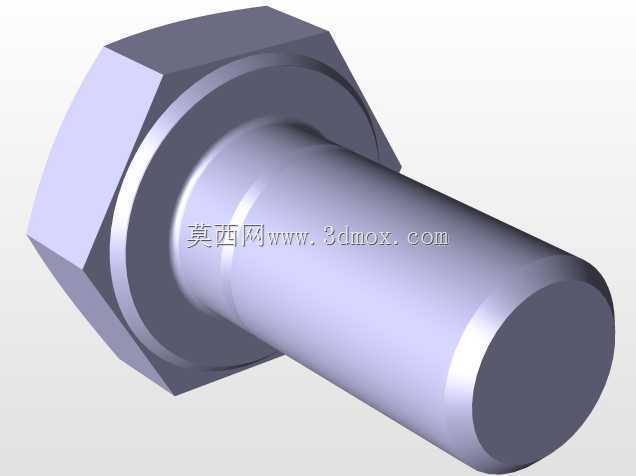

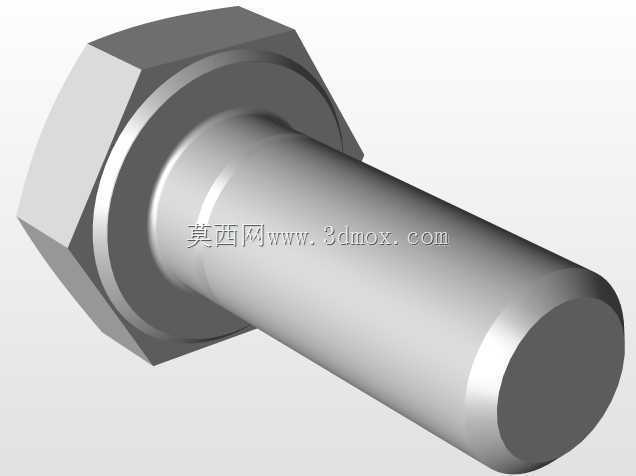

　　该缸体采用整体式铸铁/铸铝成型结构，顶面预留四个同轴排布的气缸安装止口，对应直列排布的四个燃烧室工位，止口周边均匀布置缸盖连接螺栓孔，孔位深度与螺纹规格按照缸盖压紧力的均匀分布要求设计，避免缸垫密封失效导致的漏气、漏水、漏油问题；缸体内部集成曲轴箱腔体，侧壁预留主轴承座安装定位面，五个主轴承位沿曲轴轴线方向等距排布，每个轴承位的同轴度公差控制在0.02mm以内，保障曲轴高速运转时的径向跳动量处于设计允许区间，减少轴瓦偏磨风险。缸体侧壁集成了冷却水道与润滑油道的成型腔体，水道走向围绕每个气缸套外壁做环形布置，保证燃烧室工作时产生的高温能够通过冷却液循环快速带出，避免局部热应力集中导致的缸体变形；油道则采用斜向钻孔与铸造成型结合的方式，

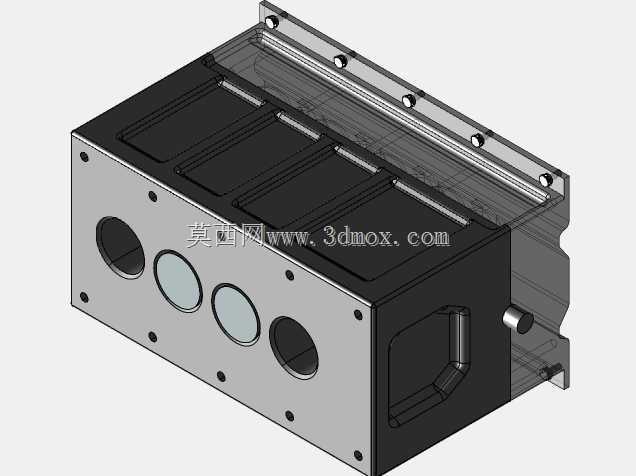

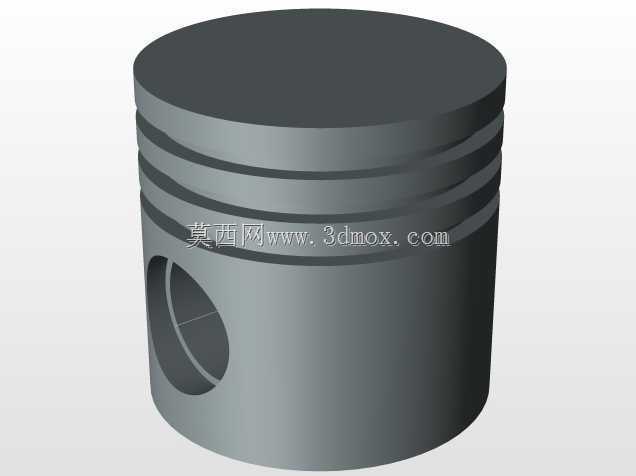

　　将主油道的压力润滑油输送到每个主轴承位、凸轮轴安装位、活塞冷却喷嘴位置，保证全工况下各摩擦副都能获得足够的润滑支撑。设计思路上，该结构优先保障缸体的整体刚性，在缸体外侧非安装面布置交错走向的加强筋，筋条高度与厚度按照模态仿真结果优化，避开一阶、二阶固有频率与发动机常用工作转速区间的共振点，减少运行过程中的结构辐射噪声；底部预留油底壳安装的密封法兰面，法兰面的平面度公差控制在0.05mm以内，配合密封胶垫实现曲轴箱的密封，防止机油泄漏。前端面预留正时机构、水泵、机油泵的安装定位止口与连接孔位，后端面预留飞轮壳、变速器的连接定位面，两侧面分别布置发电机、起动机、空调压缩机、转向助力泵等附件的安装支架接口，

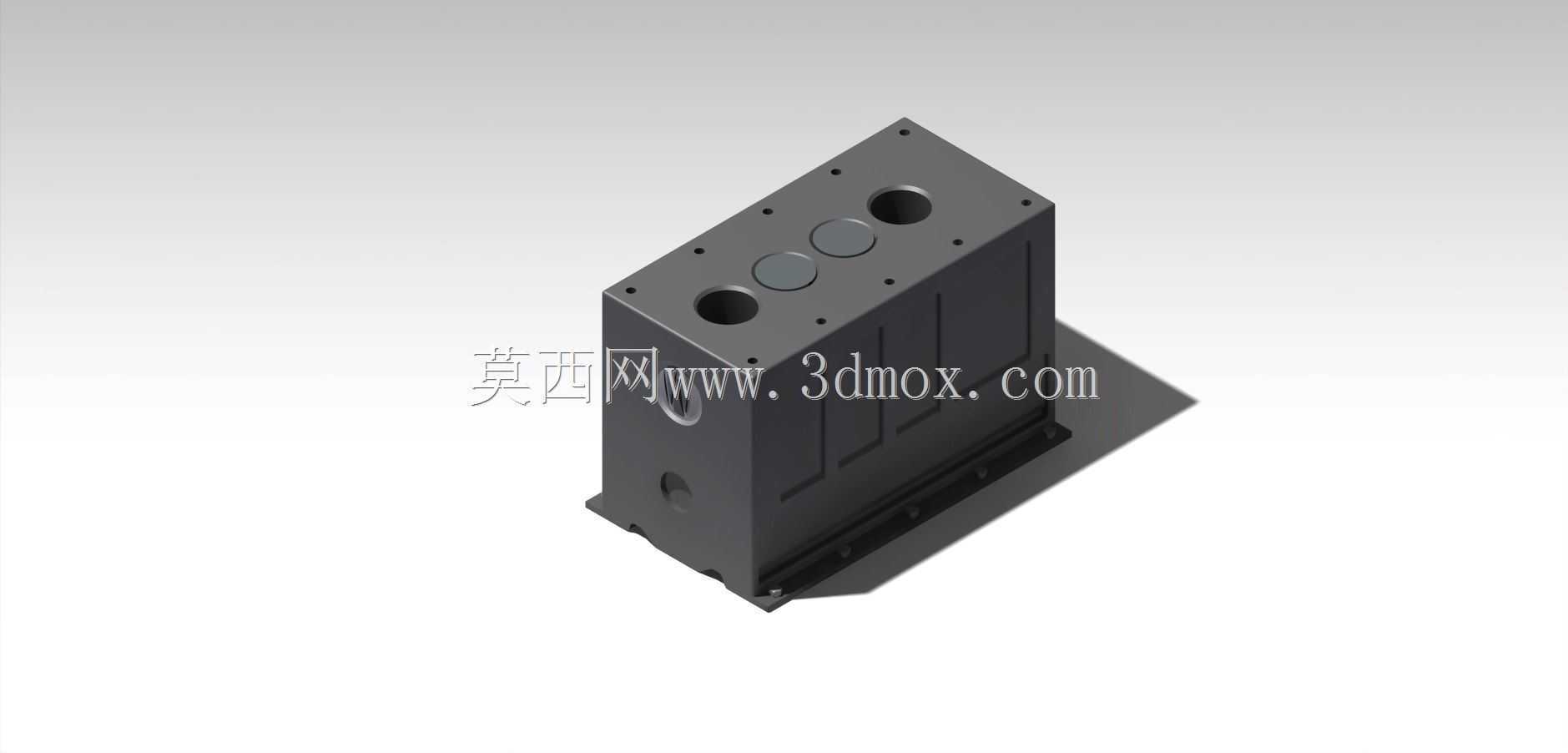

　　所有接口的位置度公差都按照装配尺寸链的累积误差做反向补偿，避免总装阶段出现附件干涉、皮带轮系不对中的问题。从安装边界来看，该缸体的整体轮廓为立式长方体结构，底面安装支脚沿缸体长度方向两侧对称布置，支脚上的安装孔位间距匹配常见的动力总成悬置设计尺寸，可直接适配多数前置前驱、前置后驱车型的动力舱悬置布局，也可通过转接支架适配固定式机组的安装机架；缸体顶面到曲轴中心的高度尺寸、缸体长度方向的端面间距都严格控制在同排量机型的通用尺寸区间内，可兼容多数成熟的活塞、连杆、曲轴、缸盖等成熟配套部件，降低后续配套选型的成本与周期。需要注意的是，这类缸体在做三维建模过程中，所有壁厚都要按照铸造工艺要求做均匀过渡，避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，所有孔位的加工面都要预留合理的加工余量，非加工面的拔模斜度按照铸造工艺要求设置1°-3°的斜度，保障后续铸件脱模顺畅；油道与水道的交叉位置要做合理的封堵工艺设计，避免生产过程中出现腔体互通的泄漏问题。在实际选型适配过程中，技术人员可以基于该基础结构，根据具体的动力输出参数调整缸径尺寸、水道容积、加强筋布局，快速衍生出适配不同功率需求的四缸发动机缸体结构，大幅缩短全新动力单元的开发周期，减少前期结构验证的迭代成本。
