四缸内燃机活塞头结构三维设计

　　在往复式内燃机的动力输出体系中，活塞头是直接承接燃烧室内高温高压燃气作用力的核心部件，其结构设计合理性直接决定整机的动力转化效率、运行可靠性与服役寿命，广泛适配于乘用车、轻型商用车搭载的直列四缸水冷汽油机，也可经过参数微调后适配同缸径规格的小排量四缸柴油机，覆盖民用代步车辆、轻型货运设备、小型工程机械的动力单元配套场景。

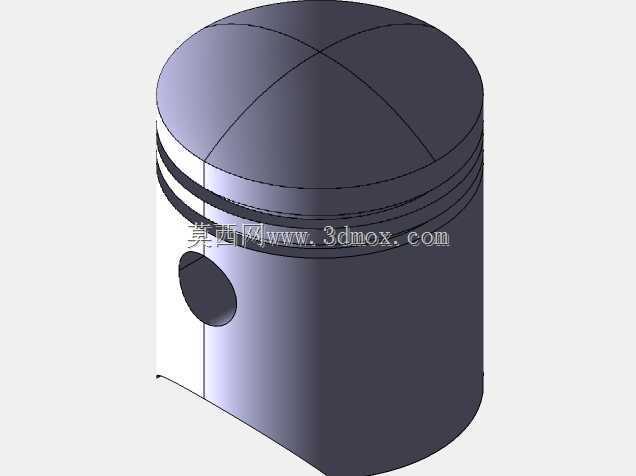

　　从实际工况的功能需求出发，该活塞头的顶部采用了带十字形凹腔的平顶改型结构，不同于传统完全平顶的活塞顶面，这种微凹的十字结构能够在压缩行程末期引导进气涡流形成规律的紊流，让喷入的燃油与空气混合更充分，避免局部混合气过浓导致的燃烧不完全、积碳快速堆积问题，同时顶面的曲面过渡全部采用大圆角处理，尽可能降低应力集中系数，应对点火瞬间燃气爆燃带来的瞬时冲击载荷，避免顶面在高频交变热应力与机械应力共同作用下出现开裂变形。活塞头的环带区域设计了三道环槽，上方两道为气环安装位，下方一道为油环安装位，环槽的侧壁加工精度严格控制在微米级公差范围，气环装入后能够与气缸壁形成可靠的密封面，阻断燃烧室内的高压燃气向下窜入曲轴箱，同时油环能够在活塞往复运动过程中均匀刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、机油异常消耗问题，环槽之间的环岸高度经过反复校核，既保证足够的结构强度承受气环传递的侧压力，又尽可能压缩活塞整体高度，降低往复运动的惯量，减少曲轴连杆机构的运行负载。

　　活塞销孔采用了贯穿式的同轴设计，孔位中心与活塞轴线存在微小的偏心偏移量，这个偏移设计是为了在活塞经过上下止点换向时，提前完成活塞承压面的切换，降低活塞对气缸壁的敲击噪声，也就是行业内常说的活塞敲缸异响，销孔内部设计了微量的润滑油导流结构，能够让连杆小头甩出的润滑油进入销孔配合面，在活塞销与销座之间形成稳定的油膜，避免干摩擦导致的销座磨损、活塞销抱死故障。活塞头的裙部采用了变椭圆的型线设计，并非规则的正圆柱结构，在冷态下裙部横截面为椭圆形，长轴垂直于活塞销孔轴线方向，短轴沿活塞销孔轴线方向，当发动机进入工作温度后，活塞裙部受热膨胀，同时受到侧压力作用产生微量变形，最终会趋近于正圆形，保证与气缸壁之间的配合间隙均匀，既不会因为间隙过大出现晃动摇摆，也不会因为间隙过小出现热膨胀拉缸故障，裙部表面还预留了固体润滑涂层的加工余量，实际量产时喷涂石墨涂层后能够进一步降低冷启动阶段的摩擦阻力，减少气缸壁的磨损量。

　　从安装边界来看，该活塞头的外径尺寸严格匹配对应缸径的气缸套内孔尺寸，配合间隙按照水冷内燃机的设计规范设定在合理区间，活塞销孔的直径与对应规格的活塞销、连杆小头衬套尺寸完全适配，装配时不需要额外修配即可满足配合公差要求，活塞整体的压缩高度经过精准计算，装入气缸后能够保证设计要求的压缩比，不会出现压缩比过高导致的爆震、压缩比过低导致的动力不足问题。在三维建模过程中，所有的圆角、倒角、退刀槽结构都完全按照实际加工工艺要求设计，没有出现无法加工的尖锐棱角或者工艺死角，环槽的宽度、深度尺寸都预留了活塞环的安装间隙与热膨胀余量，活塞顶部的凹腔深度、容积经过反复验算，保证燃烧室容积符合设计值，不会影响整机的动力输出与排放表现。

　　在实际的发动机装配流程中，该活塞头需要与活塞环、活塞销、连杆组件完成分装后再整体压入气缸，压装过程中活塞环的开口位置需要按照规定角度错开，避免开口对齐导致漏气，活塞销的卡环需要完全卡入销孔两端的卡环槽内，防止活塞销轴向窜出刮伤气缸壁。日常运行过程中，活塞头长期处于2000℃以上的瞬时燃气高温、最高可达10MPa以上的燃气压力作用下，往复运动的线速度最高可超过每秒10米，因此其结构设计中每一处尺寸、每一个曲面都经过了热负荷、机械负荷的双重仿真校核，确保在全工况转速、负荷范围内都能稳定运行，不会出现结构失效问题。
