直列四缸内燃机曲柄连杆机构总成

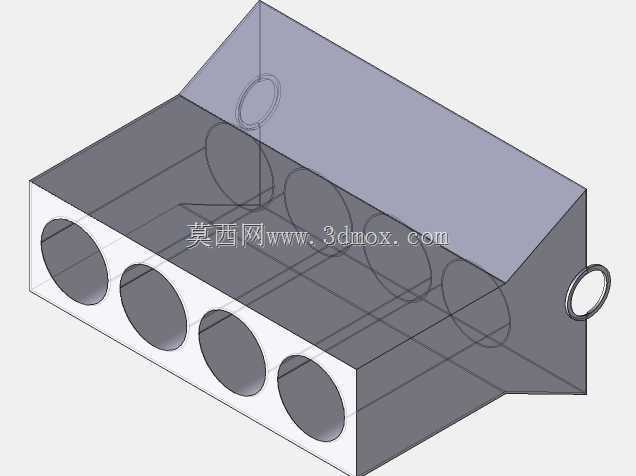

　　这套直列四缸动力单元的结构建模，完全围绕量产车用内燃机的实际装配逻辑搭建，从一开始的结构布局就优先考虑了前置前驱乘用车的机舱安装边界，四个气缸采用等缸心距直列排布，缸体顶面的平面度、缸孔的圆柱度公差带都在建模阶段做了对应基准预留，避免后续出工程图时出现基准缺失的问题。

　　从实际应用场景来看，这类直列四缸结构是目前民用乘用车、轻型商用车上应用最广泛的动力构型，相比三缸机它的二阶往复惯性力可以通过平衡轴完全抵消，运转平顺性更适合日常通勤的家用车型，相比六缸机型它的轴向尺寸更短，能够在有限的机舱空间里留出变速箱、散热模块、转向助力泵等附件的安装位置，不会出现附属件布局拥挤导致后期维保困难的问题。建模过程中特意把缸体的水套、油道做了半透明化处理，能直观看到冷却液从缸体进水口进入后，如何环绕每个缸孔流动带走燃烧热量，机油主油道如何通过分油道向曲轴轴颈、凸轮轴轴颈供给压力润滑油，这些内部流道的走向完全参照量产机型的设计逻辑，没有做简化省略，方便做热管理、润滑系统仿真的工程师直接提取流道几何做网格划分。

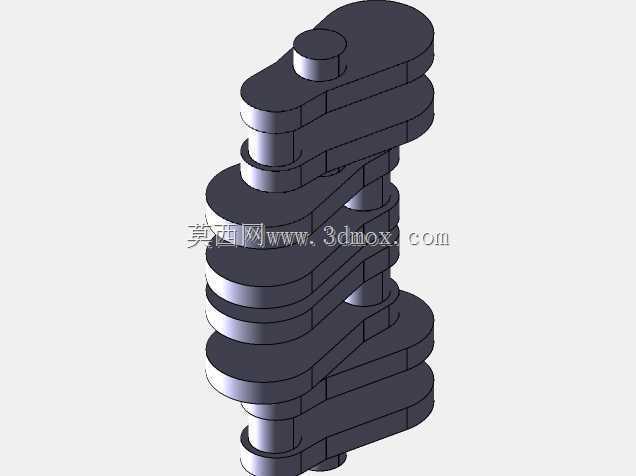

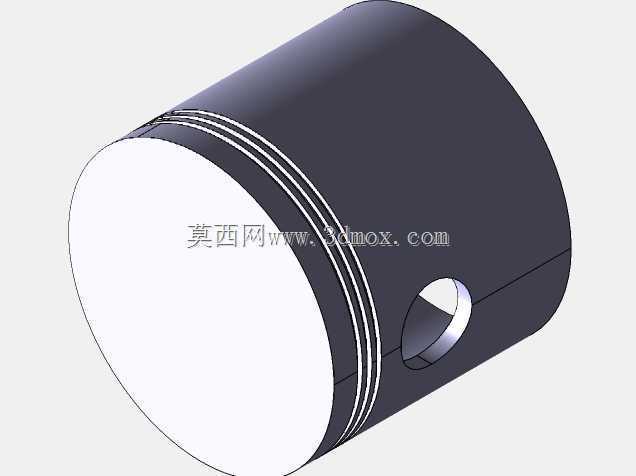

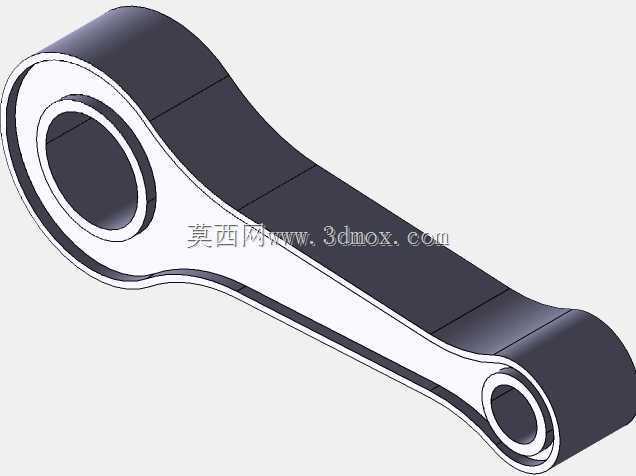

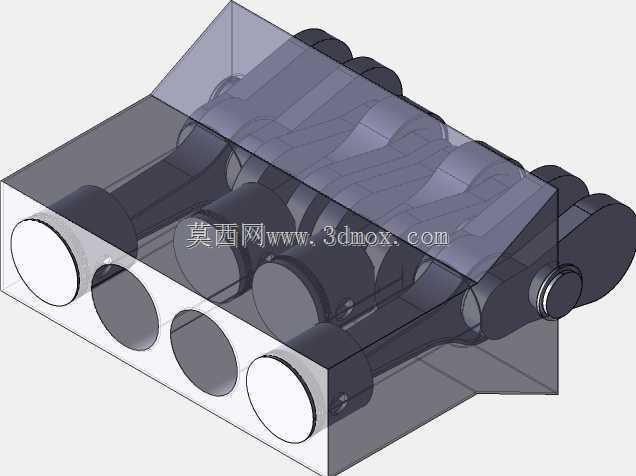

　　曲柄连杆机构作为这套动力单元的核心运动部件，建模时严格按照曲柄半径、连杆长度的1:3.2比例做参数化约束，这个比例是量产机型里平衡活塞侧推力、曲轴回转扭矩波动的最优区间，比例过小会导致活塞对缸壁的侧压力过大，加剧缸孔偏磨，比例过大则会让整机高度超标，抬高机舱盖的高度影响整车风阻系数。每个活塞的环槽位置、活塞销的安装孔位都做了精确的几何还原，气环、油环的槽宽尺寸对应量产机型的活塞环标准规格，不需要二次修改就能直接对接活塞环的选型设计。曲轴的平衡块布局经过了配重优化，每个曲柄销对应的平衡块质量刚好抵消对应缸活塞连杆组件的往复惯性力，曲轴的主轴颈直径、连杆轴颈直径都按照乘用车汽油机的通用尺寸规范设定，轴颈表面的圆角过渡也做了对应处理，避免应力集中导致的曲轴断裂风险。

　　安装边界方面，这套模型的缸体前端面预留了正时轮系、水泵、发电机的安装定位孔，后端面预留了飞轮壳、离合器的连接法兰，缸体两侧的发动机悬置安装点位置完全对应主流A级乘用车的悬置布局坐标，直接导入整车装配模型时不需要重新调整安装点位。进气歧管、排气歧管的安装法兰面做了标准化的螺栓孔布局，能够匹配不同排量调校的进排气组件改装，油底壳的深度、集滤器的位置也考虑了车辆极限倾斜时的机油抽吸能力，避免激烈驾驶时出现机油泵吸空导致的拉瓦问题。

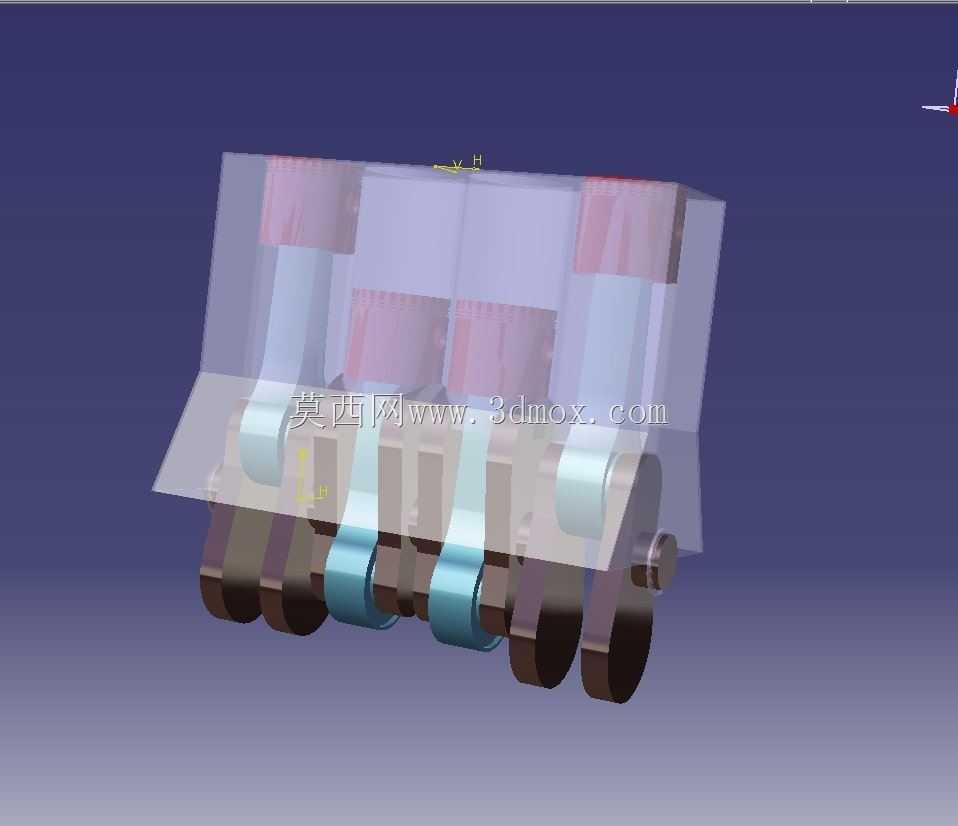

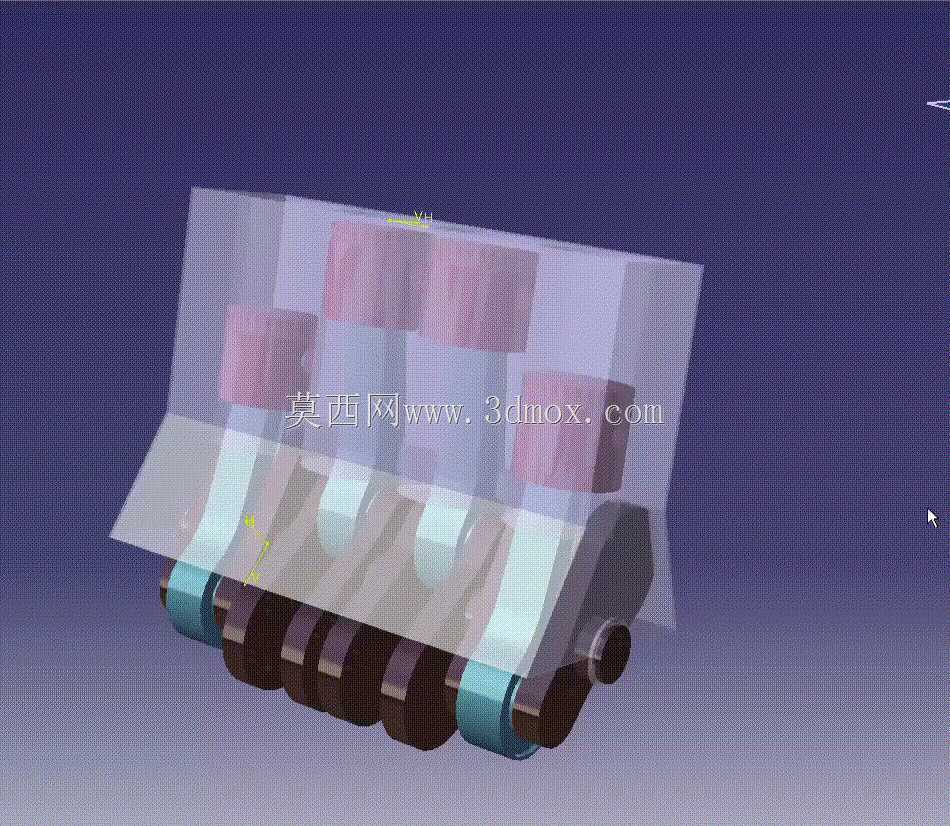

　　设计思路上没有做多余的外观装饰件建模，所有几何特征都围绕实际生产加工的可行性展开，比如缸体的壁厚设定为4.5mm，对应铝合金高压铸造的工艺要求，不会出现壁厚不均导致的铸造缩孔缺陷，曲轴的油孔斜角设定为45度，方便加工时的深孔钻排屑，连杆大头的剖分面采用平切口设计，对应量产时的胀断工艺要求，装配时的定位精度更高。整个模型的装配约束完全按照实际装配顺序设定，从曲轴下瓦盖安装、曲轴落位、上瓦盖扭矩紧固，到活塞连杆组的缸孔导入、连杆大头与曲柄销的连接，再到缸盖、正时系统、附件轮系的装配，每一步的约束都没有过定义，能够直接做运动仿真，模拟发动机从怠速到额定转速的运转过程，观察活塞往复运动、曲轴回转、气门开闭的正时匹配关系，也能提取不同曲轴转角下的活塞加速度、连杆受力数据，为后续的强度校核、NVH仿真提供基础几何支撑。
