TVS FIERO两轮车发动机缸体结构设计

　　在两轮代步工具的动力系统开发中，缸体作为内燃机的核心承载构件，直接决定了动力输出的稳定性与整机热管理效率，这款适配TVS FIERO车型的缸体结构，正是围绕小排量两轮车日常通勤、复杂路况连续行驶的实际工况完成的结构设计。从实际装车场景来看，这类小排量风冷两轮车多应用于城乡短途通勤、日常代步场景，行驶过程中经常面临启停频繁、长时间低速爬坡、夏季高温环境连续行驶等工况，缸体既要承受燃烧室做功时的高温高压冲击，还要为活塞往复运动提供精准的导向支撑，同时承担整机散热的核心功能，设计过程中需要在结构强度、重量控制、散热效率三者之间找到最优平衡。

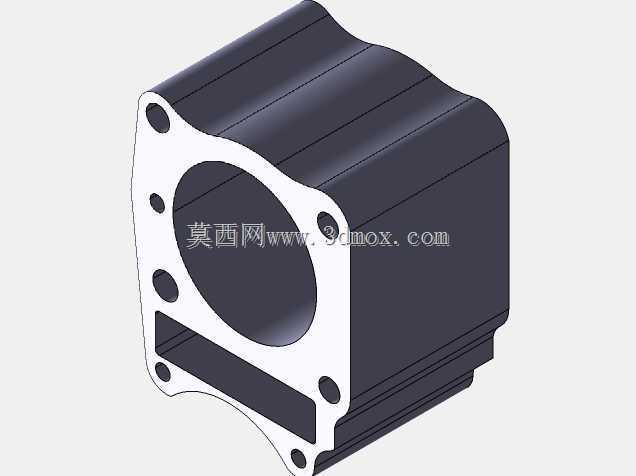

　　从功能特性来看，这款缸体采用单体式侧置结构，缸筒区域为活塞提供高精度的运动导向，周向布置的安装孔位分别对应缸盖连接、曲轴箱定位、周边附件固定的装配需求，端面的密封区域设计有连续的贴合平面，能够保证燃烧室的密封性能，避免做功过程中出现漏气、漏油问题。缸体外侧的散热鳍片采用不等距排布设计，靠近燃烧室上止点的高温区域鳍片密度更高，能够快速带走燃烧过程产生的热量，下部区域鳍片间距适当放大，在保证散热效率的同时减少铸造工艺难度，也能避免行驶过程中泥沙卡塞在鳍片间隙中影响散热效果。

　　设计过程中首先确定的是缸筒的内径参数与活塞行程的匹配关系，结合小排量两轮车的动力输出特性，缸筒内壁的尺寸公差严格控制在适配活塞环密封的精度范围内，表面设计有储油纹理结构，能够在活塞高速往复运动时保留均匀的润滑油膜，降低运动副之间的摩擦损耗，减少冷启动阶段的磨损量。安装边界的设计充分考虑了现有车型的平台通用性，周向的螺栓孔位置与同平台车型的曲轴箱、缸盖安装孔位完全匹配，不需要对周边部件进行改动即可完成替换装配，降低了售后维修的配件适配难度。缸体下部的定位止口与曲轴箱的配合面采用过渡配合设计，能够保证装配时的同轴度精度，避免活塞运动过程中出现偏磨问题。

　　结构强度校核阶段，重点针对燃烧室做功时的爆发压力进行了有限元分析，对螺栓孔周边、缸筒与散热鳍片连接的应力集中区域进行了圆角过渡处理，避免长期交变载荷作用下出现应力开裂问题。壁厚设计采用差异化分布，缸筒内壁的承压区域保留足够的壁厚保证刚性，外侧非承压区域适当减薄，在满足强度要求的前提下尽可能降低缸体自身重量，减少整车的簧下质量，提升两轮车行驶过程中的操控灵活性。散热结构的设计经过了热流场仿真验证，模拟车辆行驶过程中的迎面气流走向，调整鳍片的角度与排布密度，保证气流能够顺畅穿过鳍片间隙，带走热量的同时不会形成过大的风阻，在连续爬坡的全负荷工况下，缸体的工作温度能够稳定在材料允许的范围内，避免出现过热胀缸、动力衰减的问题。

　　从装配工艺角度来看，这款缸体的结构设计充分适配高压铸造的生产工艺，所有的拔模角度都控制在合理范围内，不需要额外的复杂抽芯结构即可完成毛坯生产，后续的机加工工序集中在缸筒内壁、端面密封面、螺栓孔位几个核心区域，加工工序简洁，能够有效控制批量生产的成本。缸体与周边部件的装配间隙经过反复校核，预留了足够的热膨胀余量，在工作温度升高后不会因为热膨胀导致部件之间出现干涉卡滞问题，同时也保证了密封面的压紧力均匀分布，不会出现局部密封不严的问题。针对两轮车使用过程中可能出现的泥沙飞溅、雨水侵蚀问题，缸体的外表面设计有均匀的涂层附着结构，提升表面的防腐蚀能力，延长在复杂使用环境下的使用寿命。
