星型布局径向发动机活塞连杆组件结构

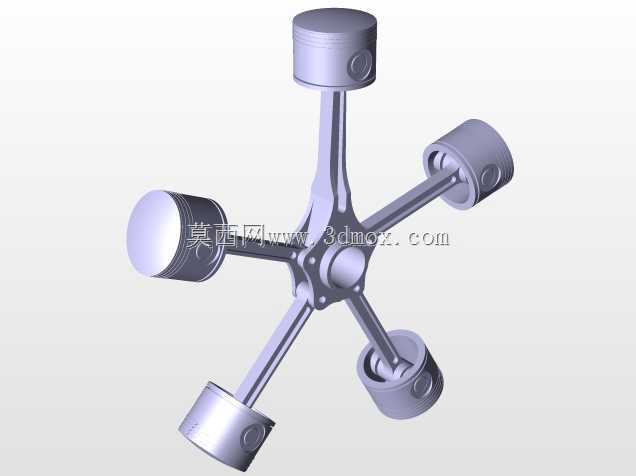

　　这套径向排布的动力组件，最早在航空活塞动力装置上得到大规模应用，相比直列、V型排布的动力结构，径向布局可以在更小的整机迎风面尺寸下，布置更多做功气缸，单圈排布的气缸围绕中心曲柄做圆周分布，所有连杆共同铰接在中心曲柄销上，结构紧凑度远高于同排量的其他排布形式，早期轻型通航飞机、小型竞速载具的动力单元多采用这类结构，依靠较短的动力传输路径降低传动损耗，同时整圈均匀分布的活塞做功行程可以抵消大部分往复惯性力，整机运行的振动幅度比同缸数直列结构低40%左右。从结构设计逻辑来看，这套组件拆分出10类独立零件、5组预装组件，核心设计逻辑是围绕中心曲柄的旋转中心做等角度圆周均分，每个气缸的中心轴线都垂直穿过曲柄旋转中心，

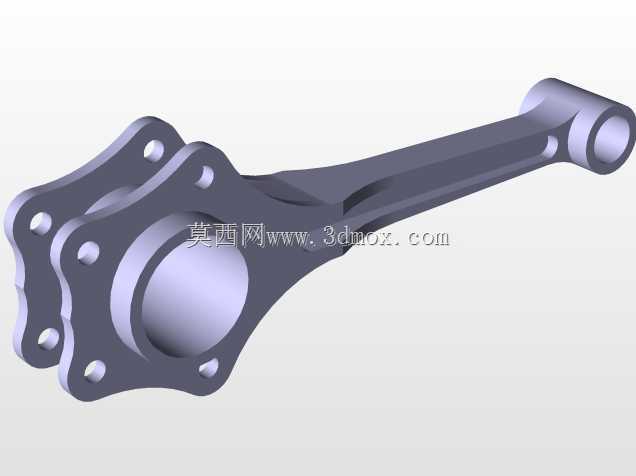

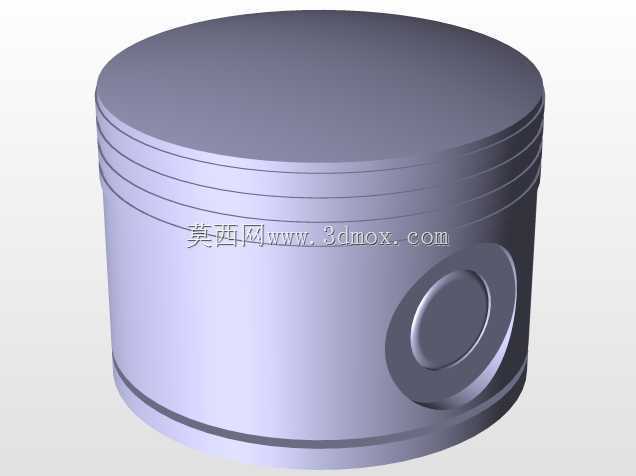

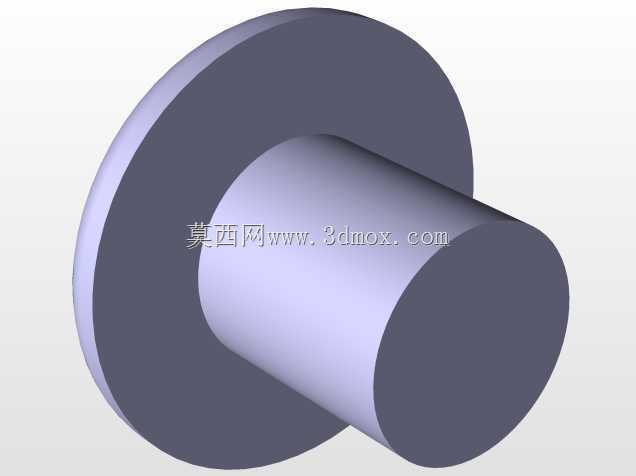

　　活塞在气缸套内做往复直线运动时，连杆摆动角度被严格控制在小范围区间，有效降低连杆小头与活塞销的侧向磨损。每个活塞的裙部都做了适配径向布局的型线修正，因为径向发动机的气缸多为水平或倾斜布置，活塞自身重量会对气缸壁产生单侧压力，裙部的承压面做了微凸型线处理，避免热态膨胀后出现拉缸故障。连杆采用分体式铰接设计，主连杆直接固定在曲柄销上，其余副连杆通过铰接销固定在主连杆的大端凸缘上，这种设计可以避免多连杆共同铰接在同一个曲柄销上出现的运动干涉，同时把曲柄销的受力均匀分散到各个连杆端，降低曲柄销的局部应力集中。从安装边界来看，整套组件的外接安装面是各个气缸的法兰端面，所有气缸法兰的安装孔位都围绕中心旋转中心做等半径圆周分布，

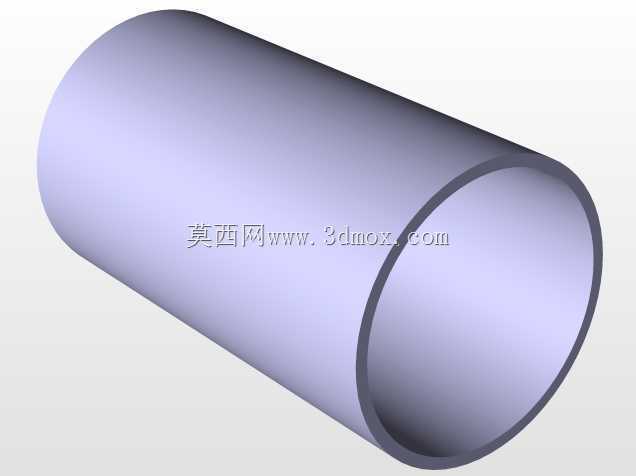

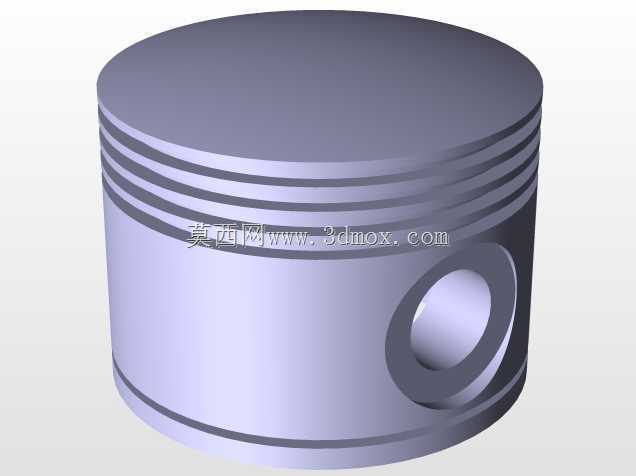

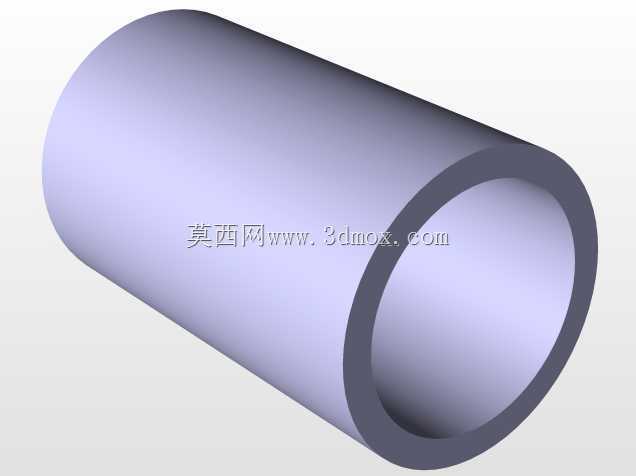

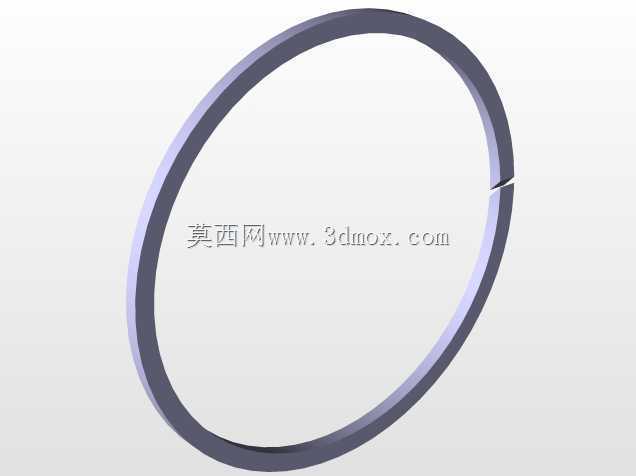

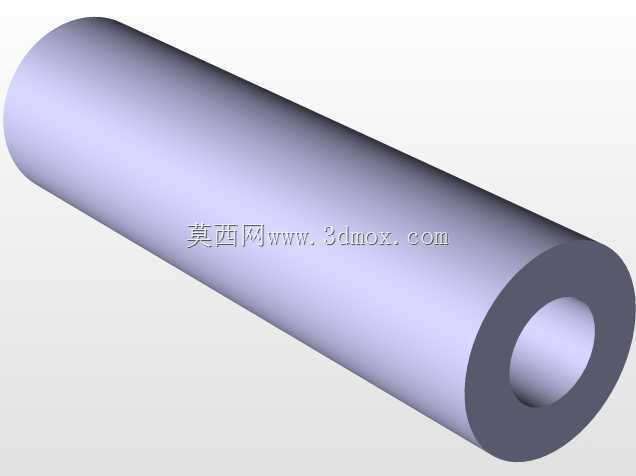

　　安装时只要保证中心曲柄的轴线与动力输出轴的同轴度控制在0.02mm以内，就能保证各个活塞的行程一致性，避免出现个别气缸压缩比不足的问题。活塞销采用全浮式设计，工作状态下活塞销可以在连杆小头衬套和活塞销座孔内自由转动，配合两端的卡簧限位，避免销子轴向窜动刮伤气缸壁。活塞环槽的宽度尺寸按照气环、油环的不同功能做了差异化设计，第一道气环槽距离活塞顶面的距离经过热变形校核，保证全负荷工况下环槽温度不会超过材料的回火临界值，避免环槽变形导致活塞环卡滞。中心曲柄的平衡块按照整圈活塞的往复运动质量做了精准配重，平衡块的重心偏移量经过动平衡调校，整机在额定转速下运行时，曲轴端的剩余不平衡量控制在允许范围内，

　　不需要额外加装过大的减震装置就能满足运行平稳性要求。这类结构除了航空领域应用，在小型固定式动力机组、复古定制摩托动力改装场景中也有不少应用，依靠独特的星型外观和均匀的做功脉冲，获得不少定制化动力场景的青睐。设计过程中需要特别注意各个连杆的运动包络校核，因为多根连杆围绕同一个曲柄销做摆动，不同转角下连杆之间的最小间隙必须保留足够的安全余量，避免高速运行时连杆之间出现碰撞摩擦；同时活塞在上止点位置时，活塞顶面与气缸盖的压缩间隙要严格控制，间隙过大会导致压缩比不足，间隙过小则会在热态下出现活塞碰气门、碰缸盖的故障。每个零件的尺寸公差都按照功能要求做了分级设定，活塞与气缸壁的配合间隙按照不同的缸径尺寸匹配对应的公差范围，连杆大小头孔的平行度、圆柱度公差都按照高速运动部件的精度要求设定，保证组件装配后可以长期稳定运行。
