拖拉机传动分动箱结构三维设计

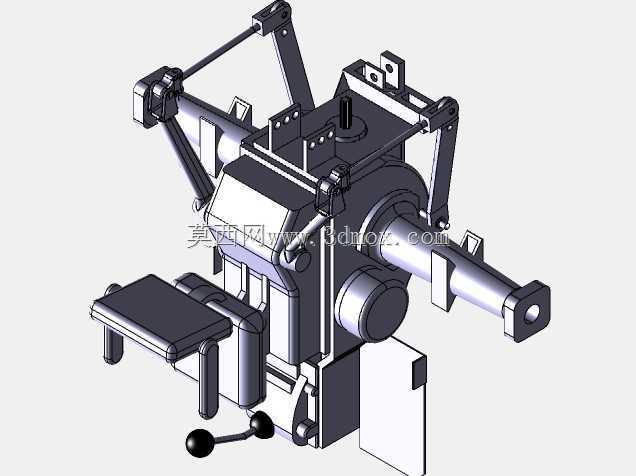

　　这套三维结构针对农用拖拉机底盘核心传动分动单元做了完整的结构还原，建模过程中完全参照旱地作业拖拉机的实际载荷工况做结构校核，没有做多余的外观装饰性特征，所有结构都对应实际加工与装配需求。从应用场景来看，该分动单元适配40-60马力段轮式拖拉机，主要承担发动机动力的分流传输功能，一端将动力输出至后轮驱动桥，另一端预留前驱动桥的动力输出接口，同时兼顾后置动力输出轴的动力传递，满足犁耕、旋耕、播种等不同田间作业的动力分配需求，在泥泞地块作业时可通过内部啮合套切换四驱模式，提升整机通过性。

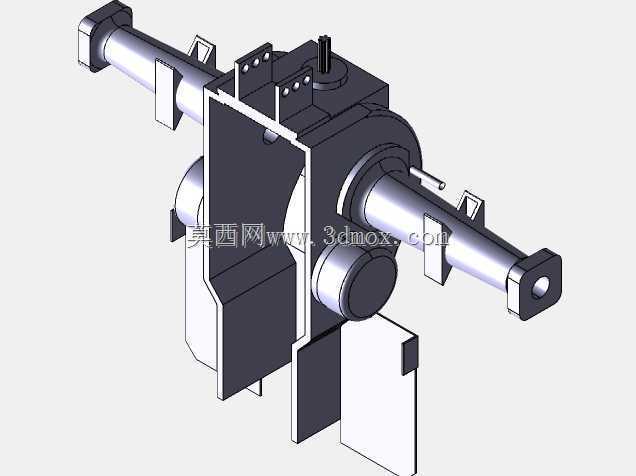

　　结构设计上，箱体采用剖分式结构，中分面沿输入输出轴的轴线平面布置，上下箱体通过定位销与螺栓组实现刚性连接，既满足轴系组件的装配便利性，也能保证箱体在承受大扭矩冲击时的整体刚性，避免轴系偏载导致的齿轮偏磨、轴承早期损坏问题。输入轴端采用渐开线花键结构与离合器输出端对接，花键参数匹配国内主流农用柴油机的输出接口，轴肩位置设置双油封结构，防止田间作业时泥水、灰尘侵入箱体内部，同时避免箱体内齿轮油渗漏。中间轴系布置了常啮合斜齿轮组，相比直齿轮传动，斜齿轮的重合度更高，传动过程中冲击更小，能有效降低拖拉机重载作业时的传动噪音，齿轮参数经过模数匹配，保证不同档位切换时的转速差处于合理范围，减少同步器磨损。两侧伸出的驱动轴采用阶梯轴结构，轴径变化处做了圆角过渡处理，避免应力集中导致的轴类件断裂，轴端设置连接法兰的安装止口与螺栓孔位，可直接与驱动桥的传动轴万向节对接，安装止口的同轴度公差控制在0.02mm以内，保证动力传输过程中无额外径向跳动。

　　安装边界方面，箱体底部设置四个安装支脚，支脚位置的安装孔距匹配该马力段拖拉机的底盘大梁安装位，支脚与箱体连接处做了加强筋结构，能承受作业过程中传动系统产生的反扭矩，避免安装螺栓受剪切力断裂。箱体顶部预留了加油口与通气塞安装位，底部设置放油螺塞孔，侧面预留油位观察孔的加工位置，完全满足后期使用维护的需求。建模过程中所有配合面都预留了合理的公差间隙，轴承安装位的轴径公差按照k6级精度设置，箱体轴承孔公差按照H7级精度设置，符合机械加工的实际工艺要求，没有出现无法加工的倒扣或者薄壁结构，箱体最小壁厚控制在8mm，既满足强度要求，也能控制整体铸件重量，降低整机自重。

　　从功能特性来看，该结构内部预留了差速锁的安装空间，可根据配置需求选装差速锁机构，当单侧车轮打滑时可锁止差速器，将动力全部传递至有附着力的车轮，提升恶劣路况的脱困能力。轴系的支撑全部采用圆锥滚子轴承，可同时承受径向力与轴向力，适配拖拉机作业过程中复杂的受力工况，轴承端盖设置调整垫片，可在装配时调整轴承预紧力，保证齿轮啮合间隙处于合理范围。整个模型的结构完全按照实际量产的拖拉机分动箱测绘建模，没有简化关键受力结构，可直接用于结构教学、新机型改型设计的参考，也可用于虚拟装配验证、干涉检查等前期开发环节，减少物理样机的试制次数，缩短开发周期。
