农用拖拉机驱动后轮胎带轮毂结构设计

　　在农用作业机械的行走系统设计中，驱动后轮的结构合理性直接决定了整机在复杂非铺装路面的通过性能、牵引效率与作业稳定性，这套带轮毂的后轮胎总成结构，主要适配中小马力段轮式拖拉机、小型农用手推车以及短途转运的农用作业车辆，针对农田黏重土壤、田埂坡道、乡间泥泞土路等常见作业场景做了针对性的结构优化。从实际使用场景来看，这类大花纹深度的越野轮胎总成，核心作用是在低附着系数的路面上提供足够的抓地力，避免作业过程中出现打滑陷车问题，尤其是在春耕、秋收的农忙时段，田间土壤含水率高、表层松软，普通花纹轮胎很容易因为接地比压过大、花纹嵌土能力不足出现打滑，不仅会降低作业效率，反复打滑还会破坏土壤犁底层结构，影响后续的播种作业效果。设计这套结构的时候，

　　首先要平衡轮胎接地比压与牵引性能的关系：胎面采用了大角度交错排布的高花胎块结构，胎块凸起高度远高于普通公路运输用轮胎，每个胎块都做了侧边倒角处理，一方面是在轮胎滚动过程中可以快速切入松软土层，增大胎面与土壤的接触咬合面积，另一方面交错排布的胎块可以避免连续的胎面沟槽在黏重土壤中出现夹泥堵槽的问题，保证胎面花纹始终具备足够的抓附能力。轮毂部分采用了多螺栓孔的辐板式结构，安装止口的尺寸匹配常规拖拉机后桥的轮轴安装法兰，中心定位孔与轮轴的配合公差选了过渡配合等级，既可以保证安装时的同轴度要求，避免高速转运过程中出现轮胎偏摆跳动，也能降低田间作业时路面冲击传递到后桥半轴的载荷，减少半轴断裂、轮毂轴承损坏的故障概率。从安装边界来看，

　　这套轮胎总成的轮辋宽度适配对应规格的轮胎胎圈宽度，安装时需要保证胎圈与轮辋的贴合面无毛刺、无变形，充气后胎圈能完全卡入轮辋的锁止槽内，避免低气压作业时出现胎圈脱层、轮胎滑转的问题；轮胎的整体外径在设计时匹配对应机型的后桥传动比，不会因为轮胎外径过大导致整机传动系统负载超标，也不会因为外径过小降低离地间隙，影响田间作业时的通过性。辐板上的螺栓孔采用了均匀圆周排布，孔位精度控制在±0.1mm范围内，安装时按照对角顺序拧紧固定螺栓，可以保证轮毂受力均匀，避免长期偏载导致的辐板开裂问题。胎体结构设计上，胎侧做了加厚处理，应对田间作业时容易遇到的作物根茬、碎石边角的刮蹭，减少胎侧被扎破、割伤的概率；胎面胶料选用了耐磨耐屈挠的配方，

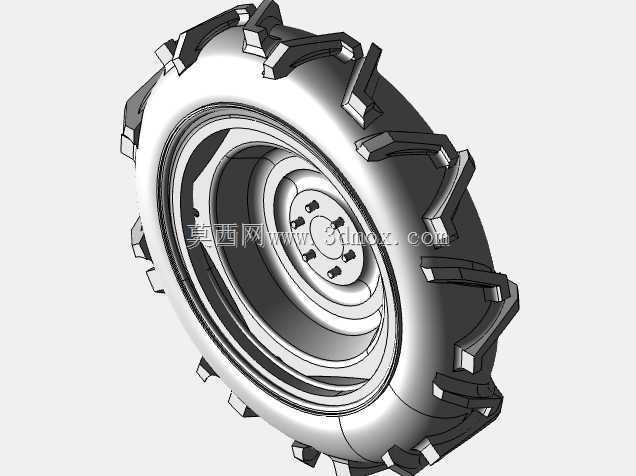

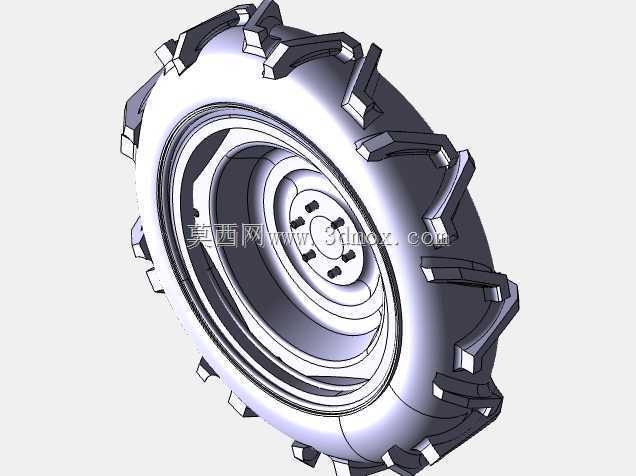

　　既能适应农田里的酸碱土壤腐蚀，也能满足短距离公路转运时的耐磨要求，不会因为短距离上路行驶就出现胎面异常磨损。在实际装配调试环节，需要注意轮胎的花纹安装方向，胎块的引流倒角方向要与车轮前进方向匹配，这样在雨天或者泥泞路面行驶时，花纹沟槽可以快速排出胎面与地面之间的积水、积泥，避免出现水滑、泥滑现象；同时双后轮配置的机型上，左右轮胎的花纹方向要对称，保证两侧驱动力一致，避免作业时出现跑偏、转向阻力过大的问题。这套结构的三维建模过程中，对胎面花纹的曲面做了连续曲率处理，每个胎块与胎体的过渡位置都做了圆角过渡，避免应力集中导致的胎块根部开裂问题；轮毂的辐板与轮辋焊接位置也做了应力释放的结构优化，减少长期交变载荷作用下的焊缝疲劳开裂风险。对于结构设计从业者来说，这类行走部件的建模不能只关注外观曲面的还原，更要结合实际使用中的载荷工况、安装配合要求、失效形式来校验结构细节，比如螺栓孔的位置度、轮辋锁止槽的尺寸、胎块的排布角度，这些细节都会直接影响部件的实际使用寿命与作业表现，脱离实际工程需求的外观建模，无法支撑后续的结构仿真、装配校验与生产落地。
