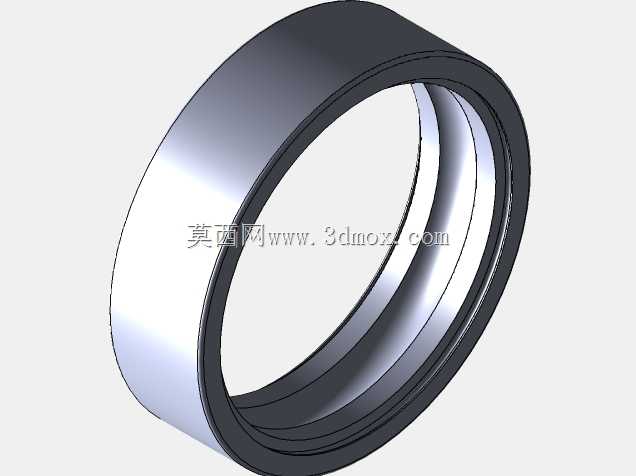

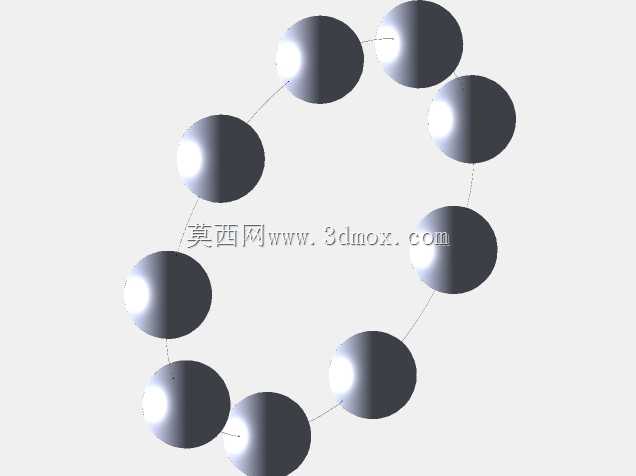

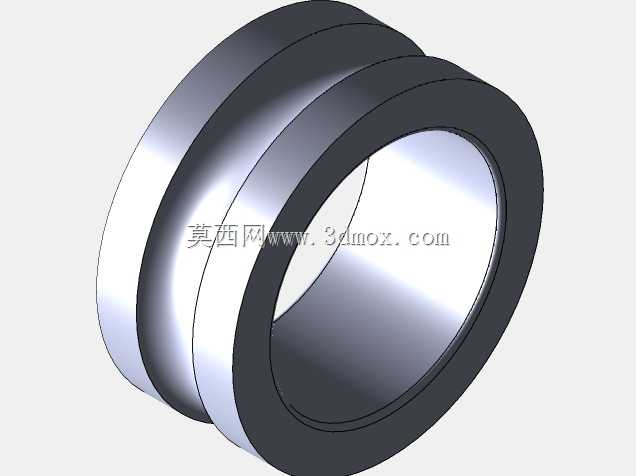

小型平皮带物料输送工作台结构设计

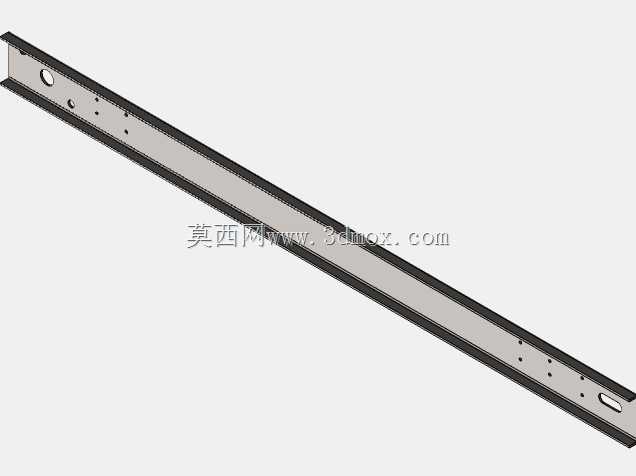

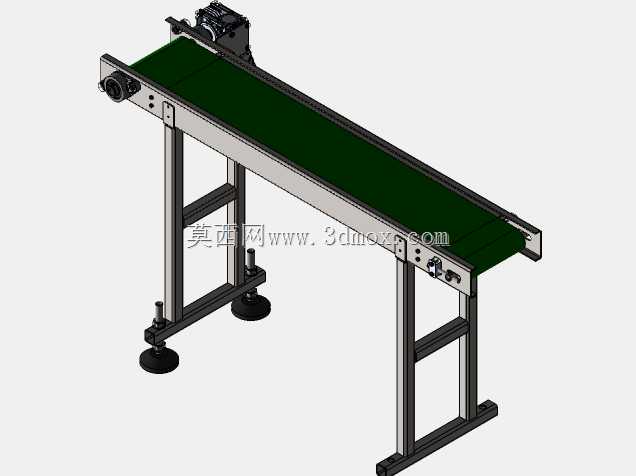

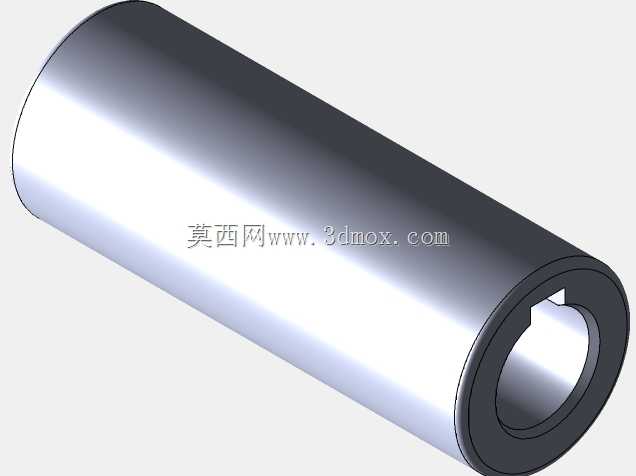

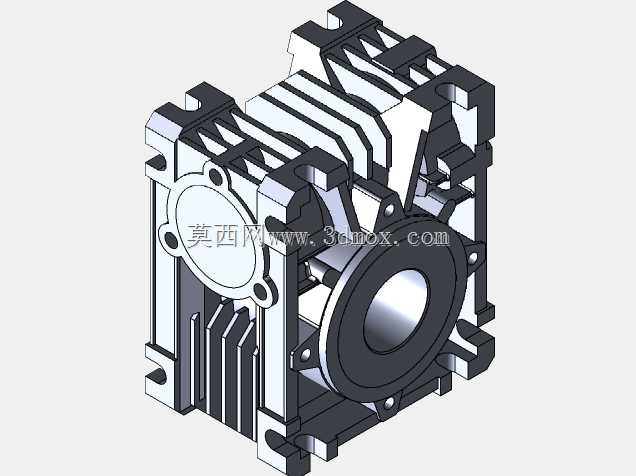

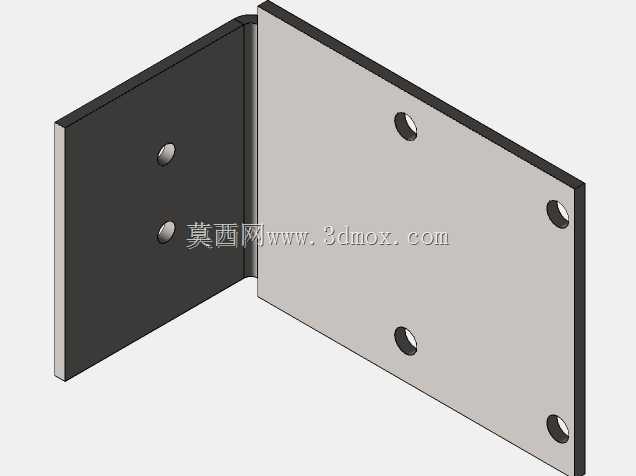

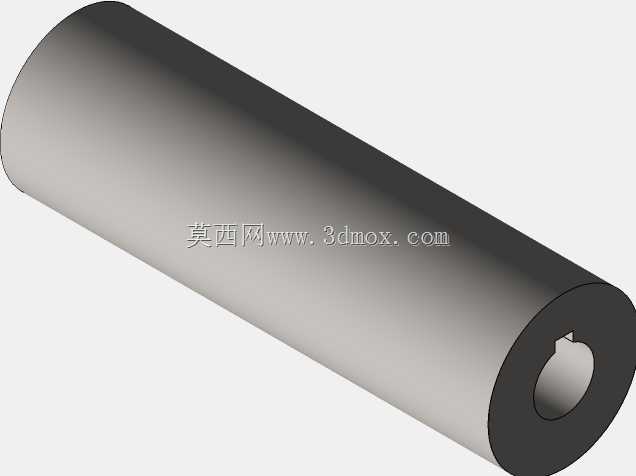

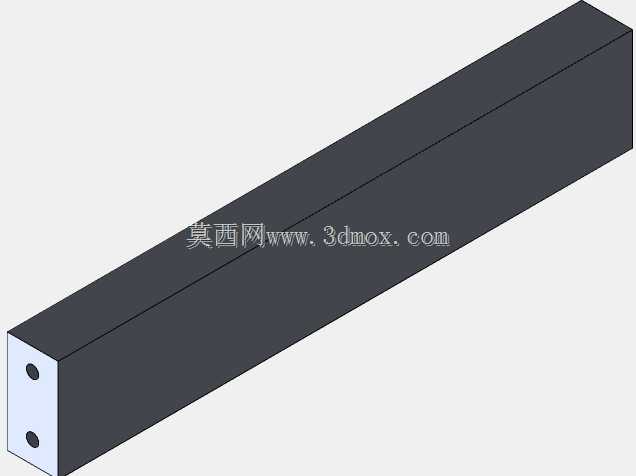

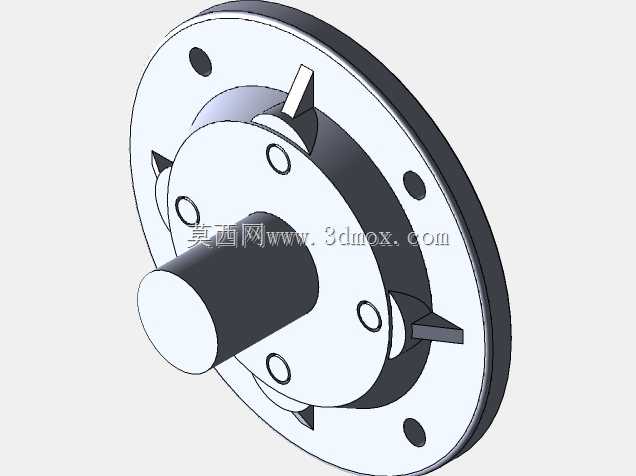

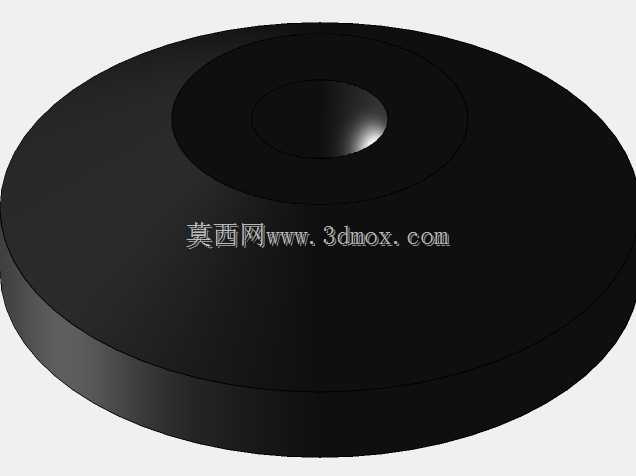

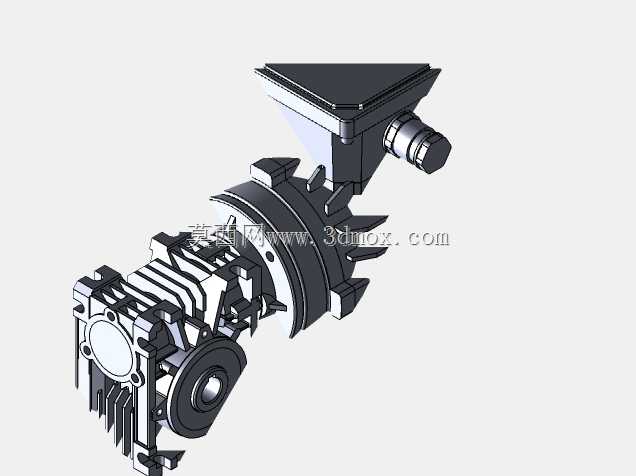

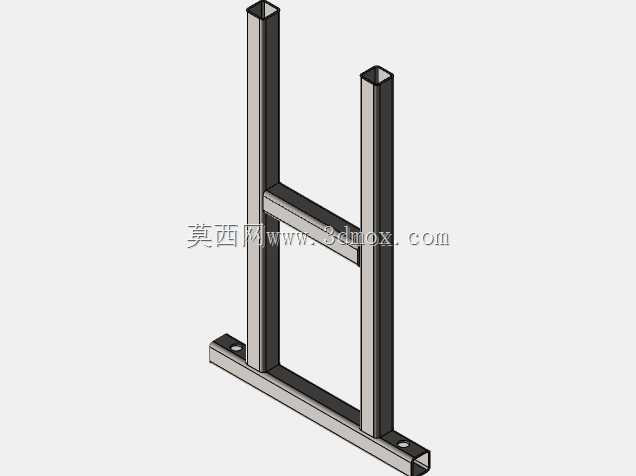

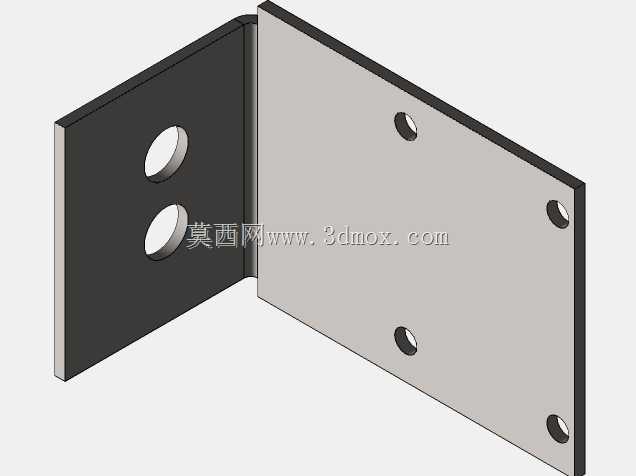

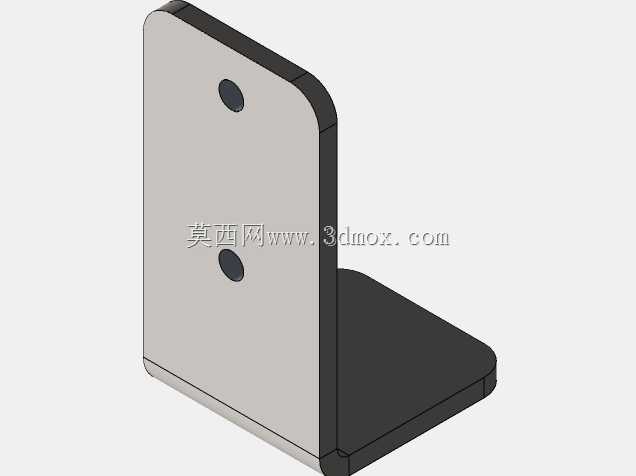

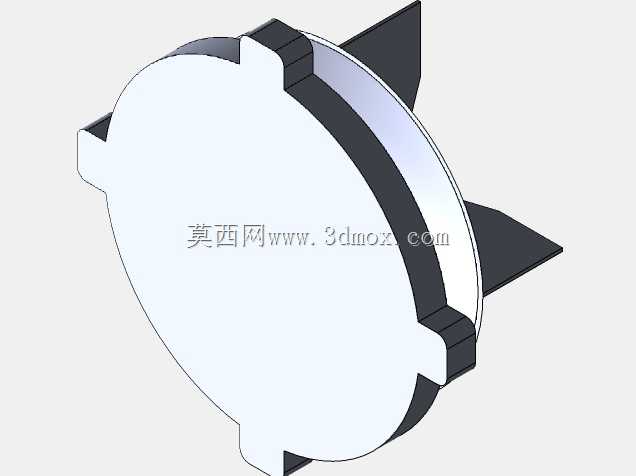

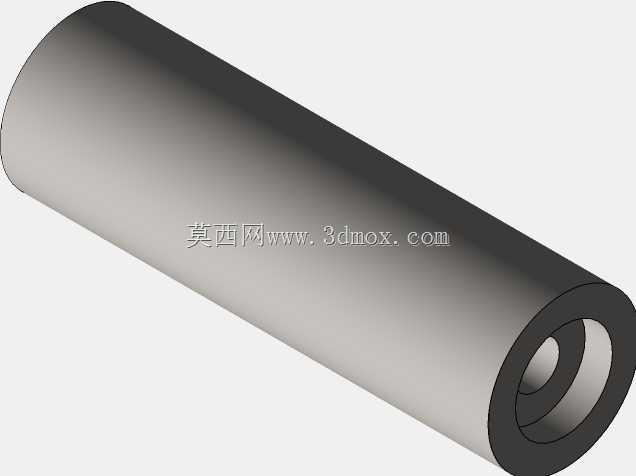

　　这款小型平皮带输送设备，主要面向轻工装配、电子零部件加工、小型机加工工序间的物料转运场景，可直接嵌入短距离生产线工位之间，承担工序间工件的水平传递任务，替代人工往复搬运的重复作业，适配重量在10kg以内的规整小型工件输送，常见于五金件分拣、电子插件线接驳、包装工序前段供料等工位。从结构设计逻辑来看，整体采用铝型材搭配钣金折弯件做主体机架，两侧支腿配置可调节脚杯，能够在地面不平整的车间环境下快速调整机架水平度，避免皮带运行出现跑偏、蹭边的问题，支腿之间加装横向连接杆件，提升整体机架的抗扭刚度，避免设备长期运行出现支腿变形、机架晃动的问题。驱动端采用端部电机直连驱动辊的布局，相比中间驱动的结构，端部驱动的皮带包角更大，

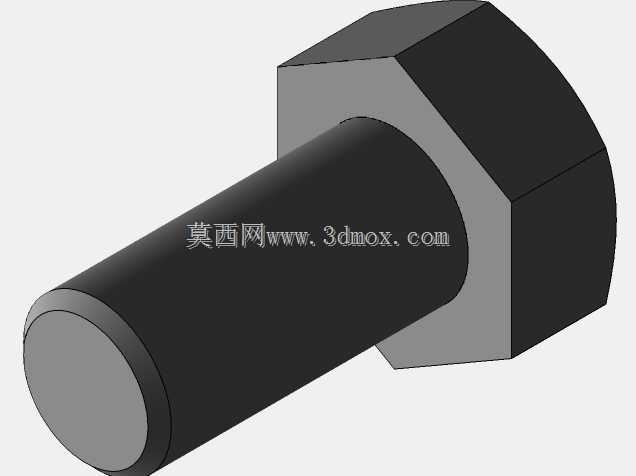

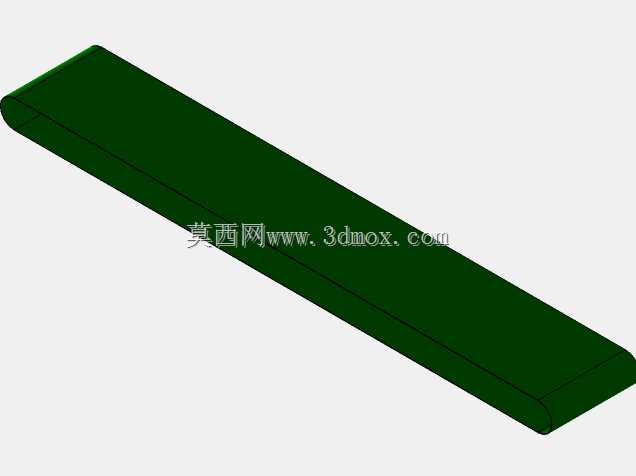

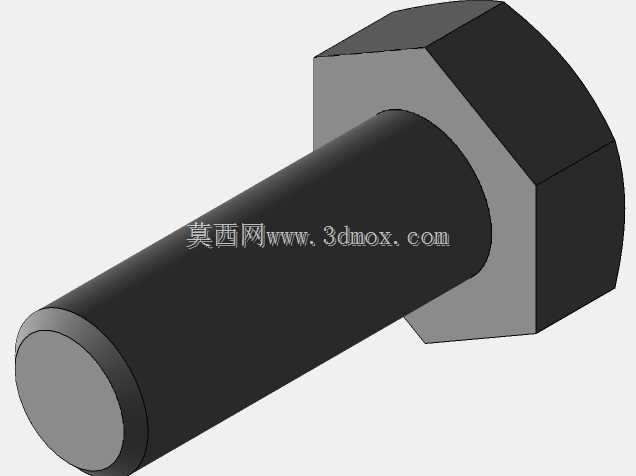

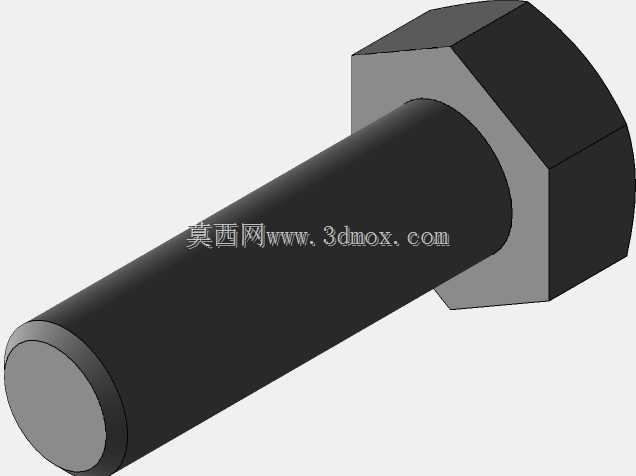

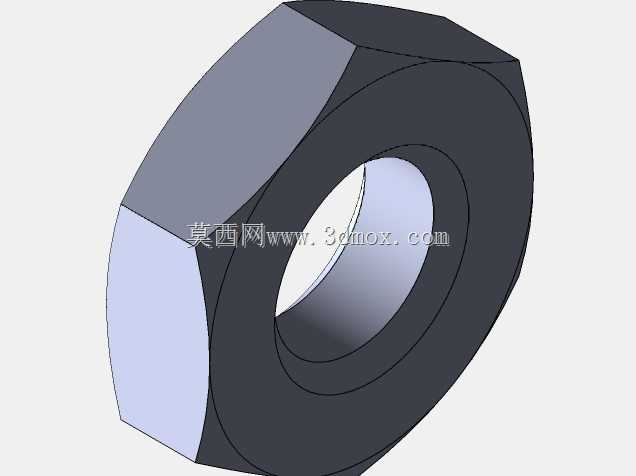

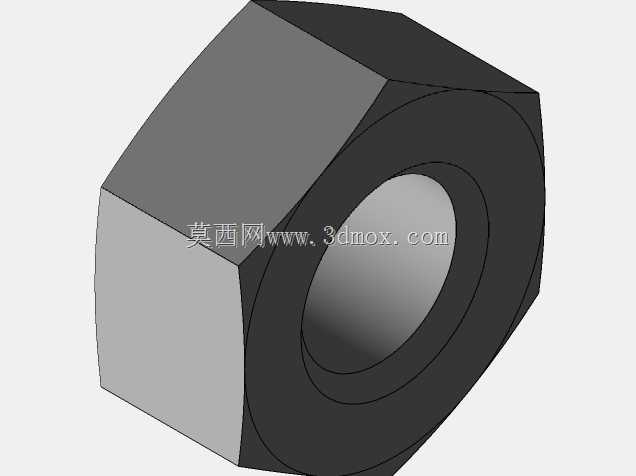

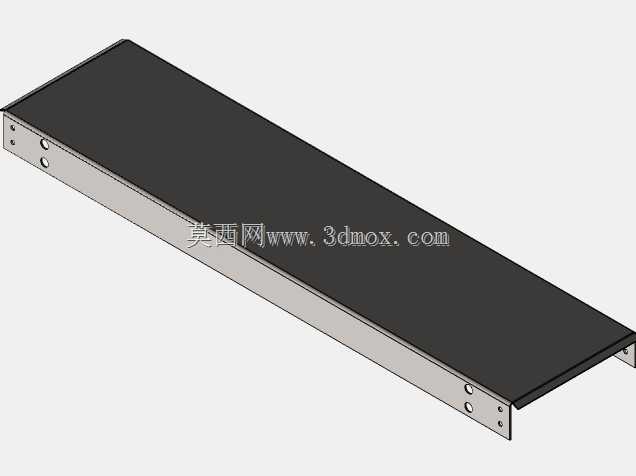

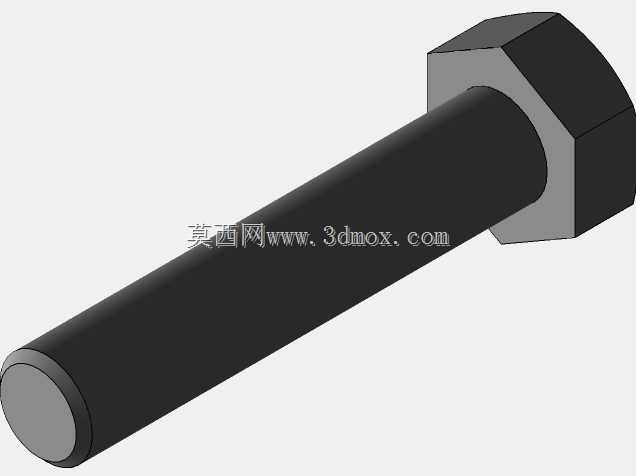

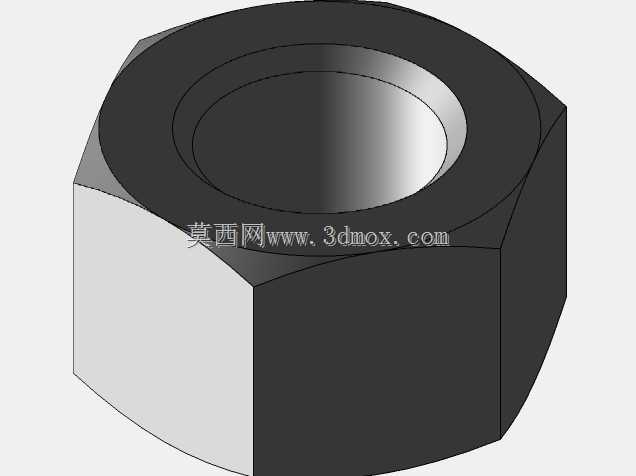

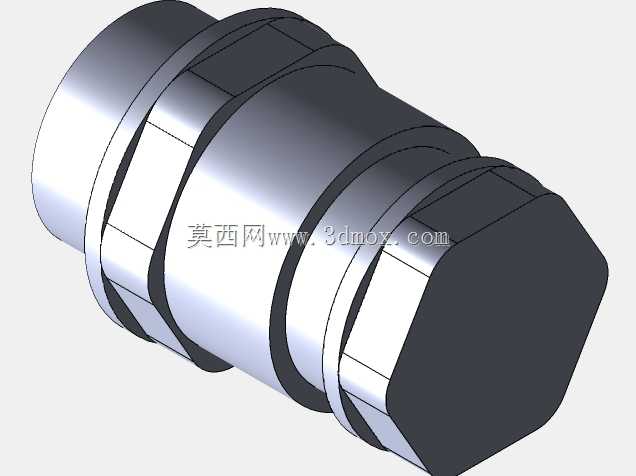

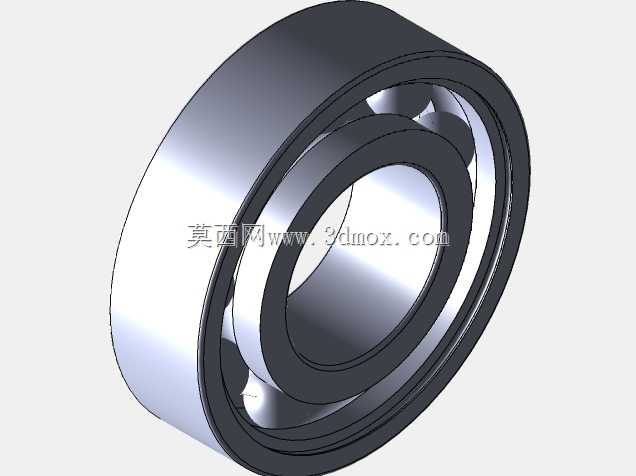

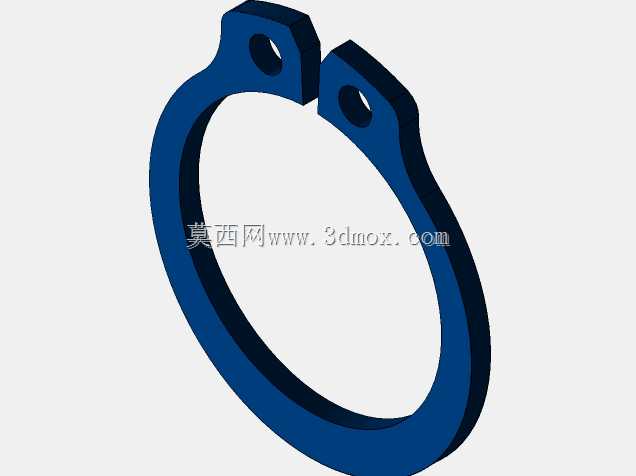

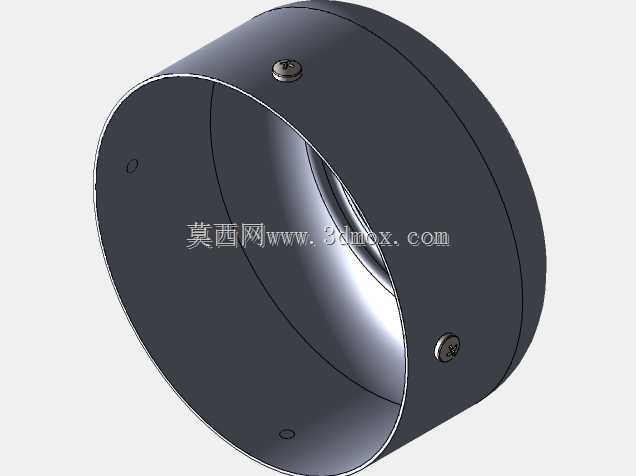

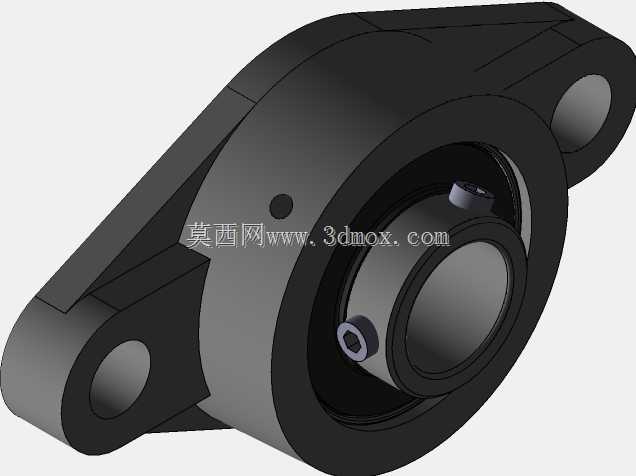

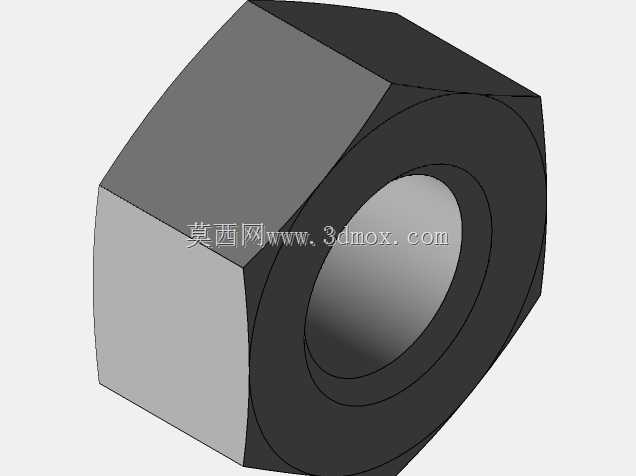

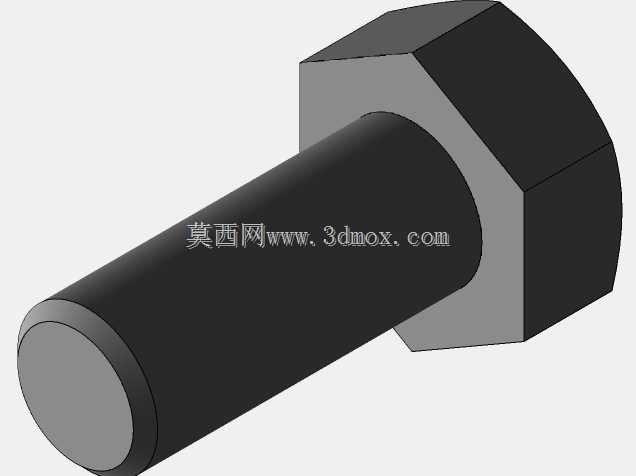

　　传动扭矩传递更稳定，同时减少了中间张紧结构的冗余设计，驱动辊表面做滚花处理，增大与皮带内侧的摩擦力，避免重载启动时出现皮带打滑丢转的情况；从动端配置螺纹张紧结构，通过调整从动辊两端的固定螺栓位置，即可快速调整皮带张紧度，同时可微调辊筒平行度，纠正皮带运行中的跑偏问题，日常维护无需拆解主体机架，仅需松开锁紧螺母即可完成调整。皮带选用深绿色PVC平皮带，表面摩擦系数适中，既可以保证工件放置后不会随皮带启停出现滑移，也不会因摩擦力过大导致工件卡滞时刮伤皮带表面，皮带下方全程铺设钣金承托板，避免皮带在承重位置出现下凹变形，保证输送面全程水平，不会出现工件爬坡滑落的问题。设备的安装边界需要注意，两侧支腿的脚杯调节行程为±30mm，

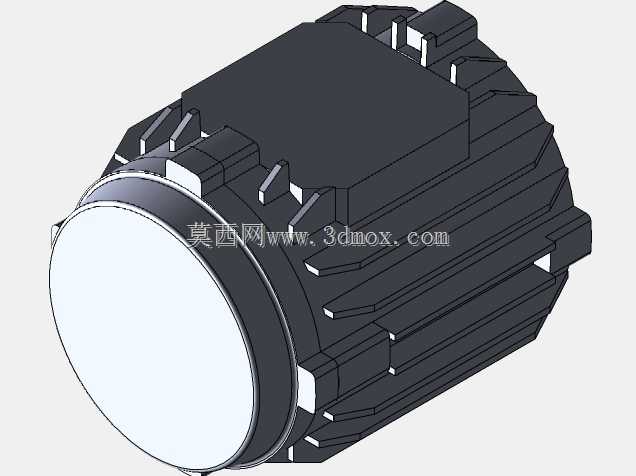

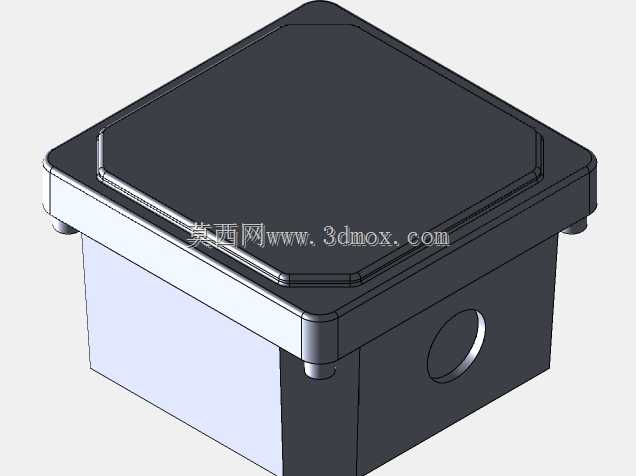

　　选型时需要提前确认工位之间的高度差，预留足够的调节空间；设备两端的辊筒突出机架端面约20mm，安装时需要与上下游工位预留10-15mm的间隙，避免运行过程中出现干涉；驱动电机布置在设备进料端的侧上方，接线时需要预留电机维护的操作空间，避免周边管线遮挡电机散热风道。从实际使用的角度出发，这类小型输送设备的设计不需要追求过高的输送速度，常规线速度设定在5-15m/min即可满足大部分轻工工位的输送节拍需求，过快的线速度反而会导致工件到位时的冲击过大，容易出现工件磕碰损伤，同时也会加剧皮带的磨损速度。机架的所有外露连接位置均做沉孔设计，避免螺栓突出刮碰到输送过程中的工件或者操作人员，整体结构没有复杂的定制加工件，大部分零部件均可采用标准型材与标准件组装，加工成本低，后期维护更换配件的通用性强，适合小型加工厂的生产线快速搭建与改造使用。
