矩形外花键传动连接轴结构设计

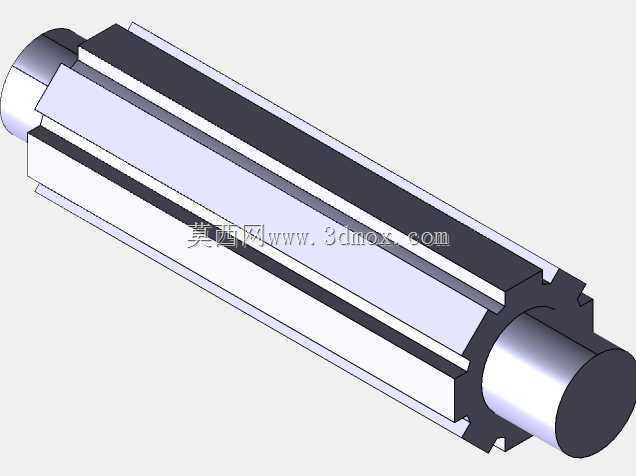

　　做传动结构设计的工程师大多清楚，但凡涉及大扭矩、同轴度要求高的旋转动力传递场景，平键连接往往很难满足长期重载工况的使用需求——单键或双键布置的应力集中问题、反复正反转带来的键侧间隙累积、大载荷下键槽剪切失效风险，都是设备运维阶段的高频故障点，这也是花键轴在这类传动场景中被广泛应用的核心原因。这款花键轴采用的是应用最广的矩形齿廓设计，区别于渐开线花键的齿形加工要求，矩形花键的加工工艺更成熟，普通铣床配合分度头即可完成齿形加工，后续的齿侧淬火、磨削工序也更容易控制精度，对于中小批量的设备配套、维修替换场景来说，综合制造成本和交付周期都更有优势。从实际安装适配的角度看，轴体两端预留的光轴段是核心安装基准，

　　直径尺寸严格匹配配套轴承的内孔公差，通常选用k6或者m6的过渡配合，既可以保证轴承内圈与轴的同步旋转，避免跑内圈的磨损问题，也不会因为过盈量过大导致轴承安装时预紧过度、温升异常。中间的花键齿段长度需要根据配套滑动齿轮或者皮带轮的行程确定，齿侧的配合公差一般选用滑动配合精度，保证传动件在花键段上可以顺畅轴向滑移，实现换挡、张紧调节这类动作需求，同时齿侧的间隙控制在合理范围，避免正反转切换时产生过大的冲击噪音。很多新手工程师在建模花键轴的时候容易忽略齿端的倒角结构，实际上花键齿的两端必须加工出足够长度的导入倒角，一方面是方便配套的花键套、齿轮轮毂顺利装配，避免装配时刮伤齿面影响配合精度，另一方面也能减少齿端的应力集中，

　　避免轴在承受冲击扭矩时从齿根端部萌生疲劳裂纹。齿根位置的圆角设计同样关键，直角过渡的齿根会把应力集中系数拉高30%以上，长期交变载荷下很容易出现断齿、轴体断裂的问题，设计时需要根据轴径大小匹配对应的齿根圆角半径，同时在加工时要求圆角处光滑过渡，不能有加工刀痕残留。从应用场景来看，这类花键轴除了用在交流稳压器的调压传动结构中，在机床主轴箱、汽车变速器、农业机械的传动箱、工业减速机的动力输出端都有大量应用，只要是需要传递大扭矩、同时要求传动件沿轴向滑动的位置，几乎都能看到这类结构的身影。设计时还要考虑轴的整体刚性，花键段的小径不能比两端支撑轴径小太多，否则会在花键段形成刚性薄弱点，满载荷运行时出现轴体挠曲变形，导致齿面偏载、

　　局部磨损加剧，严重时还会出现轴的弯曲疲劳断裂。另外，花键齿的表面硬度需要达到设计要求，通常采用中碳钢调质后高频淬火的工艺，齿面硬度控制在HRC40-48之间，既保证齿面有足够的耐磨性，延长零件使用寿命，也能让芯部保持足够的韧性，承受冲击载荷时不会出现脆断。在三维建模过程中，需要严格控制花键的等分精度，单齿的角度误差、齿距累积误差都要控制在公差范围内，否则装配时会出现齿侧卡滞、受力不均的问题，很多自制花键轴出现早期磨损，大多是因为加工时分度精度不够，导致只有少数几个齿承受载荷，单位面积压力超过材料屈服极限，很快就出现齿面压溃、点蚀的问题。轴上的台阶位置也要加工卸荷槽或者过渡圆角，避免截面突变带来的应力集中，对于需要安装密封件的轴段，还要控制表面粗糙度，避免划伤密封唇口导致润滑油泄漏。
