简易滑动曲柄滑块传动机构教学演示装置

项目分类:通用机械零部件 发布时间:2024-10-08 ID:780815
  • 简易滑动曲柄滑块传动机构教学演示装置
  • 简易滑动曲柄滑块传动机构教学演示装置
  • 简易滑动曲柄滑块传动机构教学演示装置
  • 简易滑动曲柄滑块传动机构教学演示装置
  • 简易滑动曲柄滑块传动机构教学演示装置
  • 简易滑动曲柄滑块传动机构教学演示装置
  • 简易滑动曲柄滑块传动机构教学演示装置

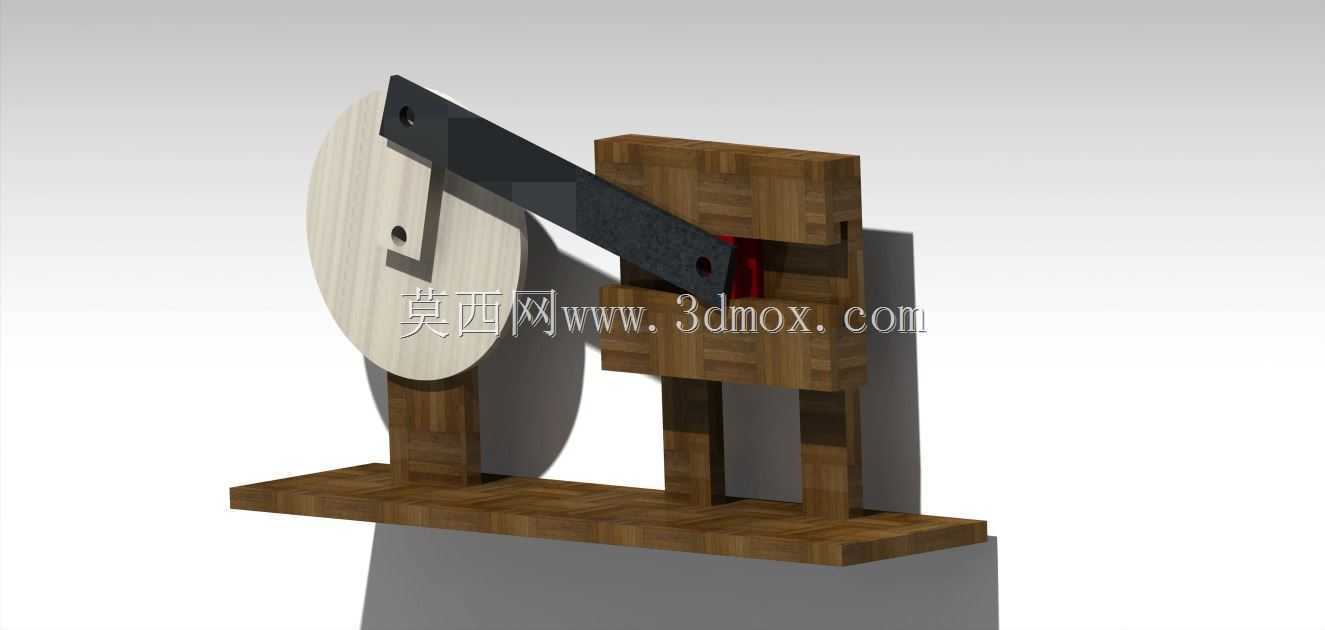

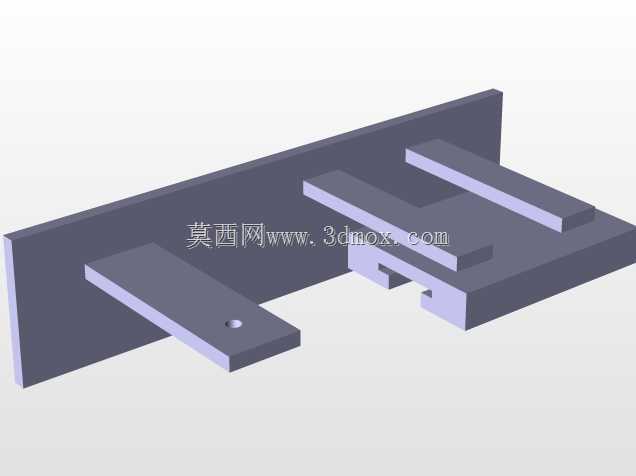

  在机械原理教学、小型自动化设备的直线往复驱动单元设计中,曲柄滑块机构是出现频率极高的基础运动转换结构,这套木质结构搭建的滑动曲柄机构,完全还原了曲柄滑块的核心运动逻辑,没有冗余的装饰结构,所有构件的尺寸匹配都围绕运动无卡滞、传动效率最优的目标设计。从实际应用场景来看,这类简化结构的曲柄滑块常被用在小型冲压工位的送料驱动、教学实验台的运动演示模块、低速往复运动的工装夹具驱动单元中,相比集成度高的工业级曲柄滑块组件,这种外露式的结构能让设计者直观观察到每个运动副的配合状态,方便调试运动行程与死点位置。整套机构的安装底座采用整块层压木质板材加工,底部支撑腿的高度设置为120mm,预留出足够的空间避免曲柄旋转时与安装平面发生剐蹭,

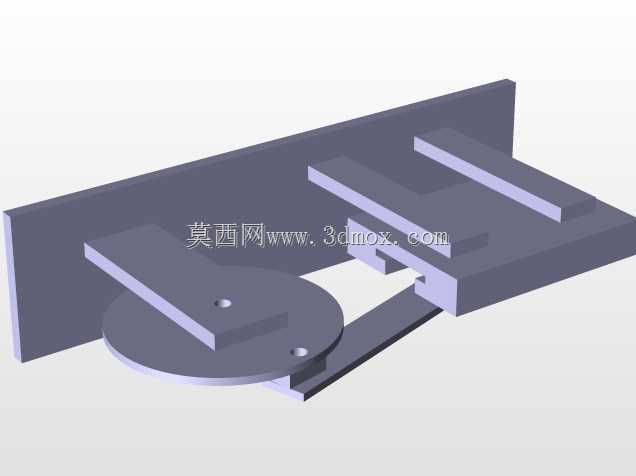

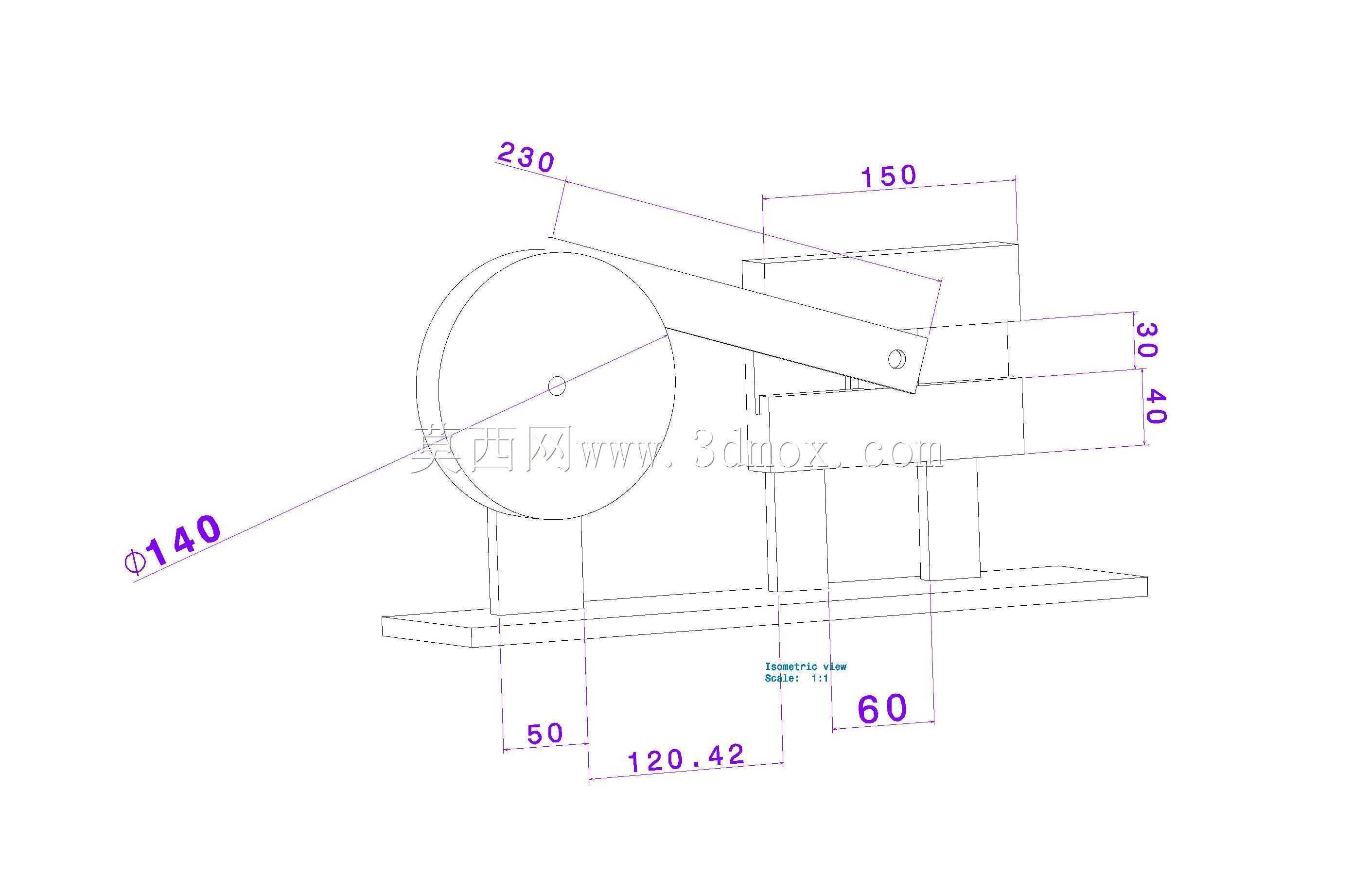

  底座的整体长宽尺寸控制在280mm×150mm,安装时只需要在底座四个角预留M6的螺栓过孔即可完成固定,不需要额外加工复杂的定位槽,适配大部分教学实验台、小型工装架的安装边界。曲柄部分采用圆盘式偏心设计,偏心距设置为40mm,对应滑块的最大往复行程为80mm,这个行程参数刚好覆盖大部分小型送料、轻载冲压工位的动作需求,曲柄圆盘的直径设置为120mm,旋转过程中不会与连杆、滑块支架发生运动干涉,曲柄的动力输入轴孔设置在圆盘中心,孔径为8mm,可以直接适配小型步进电机、手摇柄的输出轴,不需要额外加装轴套转接。连杆部分采用矩形截面的长条构件,长度设置为160mm,两端分别通过铰接销与曲柄偏心位置、滑块端部连接,铰接位置的配合间隙控制在0.

  1mm以内,既保证转动灵活不会出现卡滞,又不会因为间隙过大导致运动过程中出现明显的回程误差,连杆的截面尺寸设置为20mm×8mm,在承受滑块端最大50N的往复负载时不会发生明显的弯曲形变,满足轻载工况下的强度需求。滑块导向部分采用框架式木质支架,导向槽的宽度与滑块宽度采用间隙配合,配合公差控制在H8/f7级别,滑块在槽内的运动方向与曲柄旋转平面完全平行,避免运动过程中出现偏磨导致的阻力增大,导向支架的高度设置为100mm,滑块的最大伸出长度为60mm,端部可以根据实际使用需求加装推头、夹具等执行端构件,不需要对原有支架结构进行改动。从设计思路来看,这套机构完全遵循曲柄滑块的经典运动学公式,在确定偏心距与连杆长度的比值时,

  特意将比值控制在1:4,这个比例下滑块的运动速度曲线更平缓,运动过程中的冲击载荷更小,适合低速、轻载的连续运行场景,同时在设计时特意避开了曲柄滑块的死点位置对驱动的影响,当需要手动驱动时,在曲柄圆盘上加装了手摇着力点,不需要额外配置飞轮即可顺利越过死点完成连续运动。在实际选型适配时,如果需要将这套机构用于金属材质的工业场景,只需要将各个构件的材质替换为45号钢或者铝合金,保持原有的尺寸比例与配合公差,即可将负载能力提升至500N以上,适配更多工业工位的驱动需求,导向槽部分可以加装直线铜套或者线性导轨,进一步降低运动阻力,提升长时间运行的耐磨性能。整套机构没有复杂的曲面加工特征,所有构件都可以通过普通的铣削、钻削工艺完成加工,加工难度低,制造成本可控,既适合作为机械原理教学的演示教具,让学习者直观理解旋转运动转直线往复运动的传动逻辑,也可以作为小型自动化设备的基础驱动单元,根据实际工况调整尺寸参数后直接投入使用。在安装调试过程中,需要重点保证曲柄旋转轴、两个铰接销、滑块导向面的平行度,平行度误差控制在0.05mm以内,否则会导致运动过程中出现卡滞、磨损加剧的问题,铰接位置可以定期添加少量润滑脂,降低转动副的摩擦阻力,提升机构的使用寿命。
