发动机分体式连杆结构三维设计

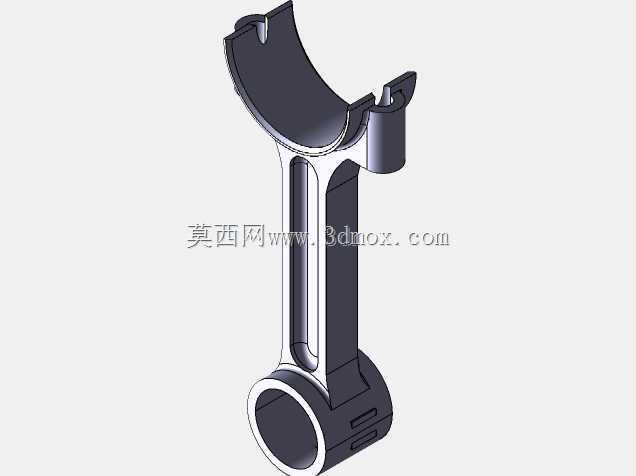

　　在往复式内燃机的核心传动体系中，连杆是承接活塞往复运动与曲轴旋转运动的关键受力构件，其结构设计合理性直接决定动力传递效率、整机运行可靠性与服役寿命。本次呈现的连杆结构采用平切口分体式设计，杆身采用工字形截面构型，在保证足够抗弯、抗扭刚度的前提下，尽可能降低构件自身重量，减少往复运动过程中产生的惯性载荷，适配高转速工况下的动力输出需求。从实际应用场景来看，这类连杆广泛适配小排量四冲程汽油机，常见于家用乘用车动力总成、小型通用发电机组、园林机械动力端等场景，工作过程中需要承受活塞传递的爆发压力冲击，同时将直线往复运动转化为曲轴的旋转扭矩输出，整个服役周期内要反复承受交变拉压、弯曲载荷，对结构强度、形位公差控制都有极高要求。

　　设计过程中首先要明确安装边界尺寸：连杆大头端需要匹配对应规格的曲轴曲柄销直径，剖分面采用定位结构保证装配后轴瓦的同轴度，避免运转过程中出现轴瓦偏磨、抱轴故障；小头端通过活塞销与活塞连接，内部预留衬套安装位，销孔尺寸需要与选定的活塞销规格形成过渡配合，保证热态工况下仍有合理的配合间隙，避免出现销孔拉伤、活塞销窜动异响。杆身的工字形截面过渡区域采用大圆角平滑处理，避免应力集中导致的疲劳断裂，从大头到小头的截面尺寸按照受力分布梯度递减，既满足不同位置的强度储备要求，又能合理控制整体重量，降低曲轴平衡块的配重需求。在装配逻辑上，连杆盖与杆身通过高精度定位结构配合，螺栓连接孔的位置度公差控制在微米级，保证装配后大头孔的圆度、

　　圆柱度符合轴瓦安装要求，轴瓦安装后过盈量控制在合理区间，既不会因为过盈量过大导致轴瓦变形，也不会因为过盈量不足出现轴瓦转动、堵塞油道的问题。杆身内部设计有贯通的润滑油道，将大头端曲轴飞溅的压力润滑油引导至小头端，对活塞销与衬套的摩擦副进行持续润滑，减少干摩擦导致的磨损，延长部件更换周期。从受力特性来看，发动机做功冲程中，活塞顶部承受的燃气爆发压力通过活塞销传递到连杆小头，沿杆身传递至大头带动曲轴旋转，这个过程中杆身不仅承受轴向压力，还会因为曲轴旋转的摆角作用产生侧向弯曲载荷，工字形截面的设计可以在相同截面积下获得更大的截面惯性矩，提升抗弯能力，相比实心截面结构减重可达30%以上，对于高转速发动机来说，

　　更低的往复质量意味着更小的惯性力，能够有效降低曲轴轴承的载荷，提升整机最高转速上限。在实际选型匹配过程中，这类连杆需要根据发动机的排量、压缩比、最高设计转速来调整具体尺寸参数，比如高转速性能机型会适当缩短连杆中心距，降低活塞运动的侧推力，同时采用更高强度的合金材料配合表面强化工艺，提升疲劳强度；而偏向低转速大扭矩输出的机型，则会适当加大杆身截面尺寸，提升重载工况下的结构刚度，避免大扭矩输出时杆身出现弯曲变形。安装过程中需要严格控制连杆螺栓的拧紧力矩与拧紧顺序，采用转角法拧紧保证螺栓预紧力一致，避免因为预紧力不均导致连杆盖变形，同时需要核对连杆的轴向间隙，保证曲轴运转过程中连杆不会与曲轴曲柄、缸体发生运动干涉。此外，连杆大小头的中心距公差直接影响发动机的压缩比，加工过程中需要严格控制尺寸精度，中心距偏差过大会导致压缩比偏离设计值，出现动力不足、爆震等故障；大小头孔的平行度公差也需要严格管控，若平行度超差，会导致活塞在气缸内出现偏磨，引发气缸密封不良、烧机油等问题。
