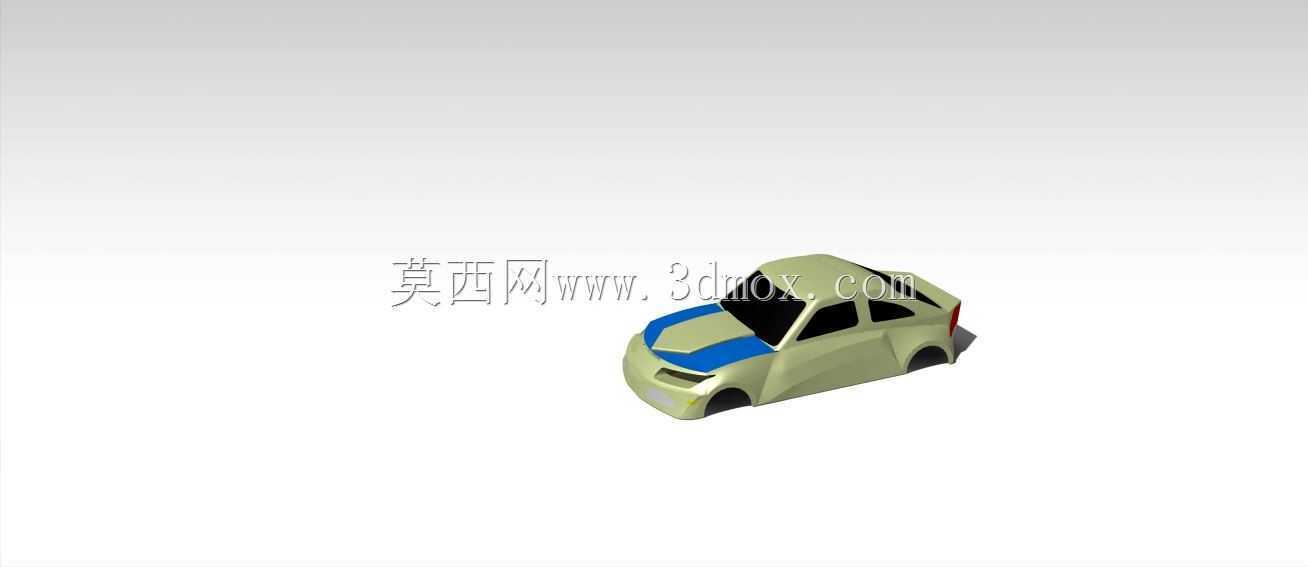

低风阻家用紧凑型轿车外观结构设计

　　这样的设计一方面能降低车头正面的撞风面积，引导气流顺着车身侧面快速流过，减少车头区域的紊流产生，另一方面也能在发生行人碰撞时，通过曲面的溃缩导向降低对行人腿部、头部的伤害，符合乘用车被动安全的设计要求。车身侧面的腰线采用了内凹式的曲面设计，从翼子板后方一直延伸到尾灯区域，这条棱线不是单纯的装饰性造型，在数模构建时特意调整了棱线的高度和曲率，让它刚好处于车身侧面视觉中心的位置，既能在视觉上拉长整车的侧面比例，也能在冲压成型时保证板材的成型性，避免出现冲压开裂、回弹超差的问题，同时内凹的曲面还能减少侧面气流的分离，降低整车的风噪表现，提升高速行驶时的座舱静谧性。车顶线条从B柱位置开始缓慢下滑，到车尾处做了小幅的上翘形成一体式的尾翼造型，日常做整车概念阶段的外观结构数模时，最先要锚定的是目标使用场景的边界，这款紧凑型家用轿车的数模搭建，核心瞄准城市日常通勤、短途城际出行的使用需求，所以在造型阶段就把风阻表现、乘员舱空间利用率、低速行驶的通过性作为核心设计锚点，没有做夸张的运动化包围或者低趴姿态，避免日常使用中出现过坎剐蹭、地库坡道托底的问题。从数模的曲面构建逻辑来看，整车采用了短前悬、短后悬的布局，把轴距占整车长度的比例拉高到65%以上，这样的比例设计能在有限的整车外廓尺寸下，给乘员舱留出更多的纵向空间，不会出现外观看着尺寸不小、实际后排腿部空间局促的问题。前脸部分的曲面做了大角度的后倾处理，引擎盖和前保险杠的衔接处做了连续的曲率过渡，没有突兀的棱线转折，

　　这个尾翼的角度经过数模阶段的曲面调整，角度控制在12度以内，不会因为角度过大增加额外的风阻，同时能引导车顶的气流快速离开车尾，减少车尾的真空区面积，降低整车的气动阻力，对于日常通勤的家用车来说，风阻系数每降低0.01，百公里油耗就能有0.1L左右的优化，长期使用下来的燃油经济性提升是很可观的。轮拱区域的曲面做了小幅的外扩处理，预留了16寸到18寸轮毂的安装空间，用户可以根据自己的需求选择不同尺寸的轮毂，轮拱和轮胎之间的间隙控制在三指左右，既保证了满载情况下悬架压缩时不会出现轮胎蹭轮拱的问题，也不会因为间隙过大显得整车姿态不协调。车门部分的数模做了一体式的曲面设计，把车门把手的安装位置、侧转向灯的安装位都整合到了侧面的曲面里，

　　没有额外突出的结构，减少行驶过程中的风噪来源，同时车门下沿做了小幅的内收，能在雨天行驶时减少车轮带起的泥水溅到车门侧面，降低日常使用的清洁成本。车尾部分的造型和车头做了呼应，后保险杠的下部做了内收的扩散器造型，虽然是家用定位的车型，这个结构也能梳理车尾底部的气流，减少底盘紊流对整车稳定性的影响，尾灯的安装位在数模阶段就预留了足够的安装深度，能兼容卤素光源和LED光源两种配置，方便后续不同配置车型的零件通用化，降低整车的生产制造成本。在数模的安装边界设计上，整车的外廓尺寸控制在长4.3米、宽1.8米、高1.45米的范围内，这个尺寸刚好能适应国内大部分城市的标准停车位，停车时不会因为车身过宽过长出现停不进去的问题，同时转弯半径控制在5.

　　2米以内，在城市狭窄道路掉头、挪车的时候都比较灵活。前舱的布局预留了三缸、四缸燃油发动机以及纯电动力总成的安装空间，前悬的安装点位置做了通用化设计，能兼容麦弗逊前悬架的不同调校版本，后悬的安装位也预留了扭力梁和多连杆悬架的安装空间，同一个车身数模可以适配不同动力、不同底盘配置的车型，大幅缩短后续衍生车型的开发周期，降低开发成本。在建模过程中，所有的曲面都做了连续性检查，外表面的曲面达到G2连续，避免后续做渲染或者实体化的时候出现曲面褶皱、破面的问题，所有的安装面都预留了0.5mm的安装间隙，符合整车装配的公差要求，不会出现零件装配干涉的问题。对于刚接触整车建模的结构工程师来说，这类紧凑型家用车的数模是很好的练习素材，能从中学到整车曲面的构建逻辑、安装边界的预留方法、不同零件之间的通用化设计思路，把这些逻辑吃透之后，再做其他类型的乘用车建模时就能快速找准设计锚点，避免出现只追求造型好看、忽略实际生产和使用需求的问题。
