两轮车前叉连接用三重夹具结构设计

　　日常接触两轮代步车的结构设计工作时，前叉与车架的连接可靠性始终是底盘结构校核的核心项点，这款三重夹具的建模，核心是解决传统单抱箍连接长期使用后出现的夹持力衰减、转向旷量问题，适配日常通勤自行车、轻型踏板车的前叉立管与车架头管的连接需求。从实际装车场景来看，这类夹具需要同时承担三个方向的载荷传递：垂直方向承载骑行者与车身的整体重量，转向时传递车把的扭转力矩，经过颠簸路面时还要抵消路面传来的径向冲击，因此结构设计上没有采用传统的单片式抱箍结构，而是做了上下两组平行的夹持臂设计，中间通过一根贯穿的连接轴实现上下夹持面的力同步，避免单侧螺栓锁紧时出现的夹持面偏斜问题。

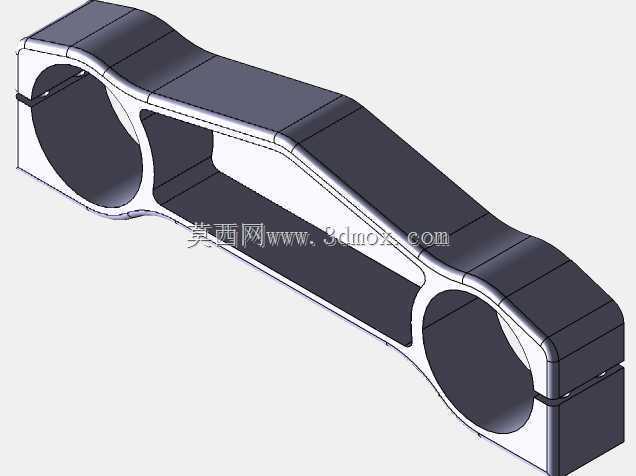

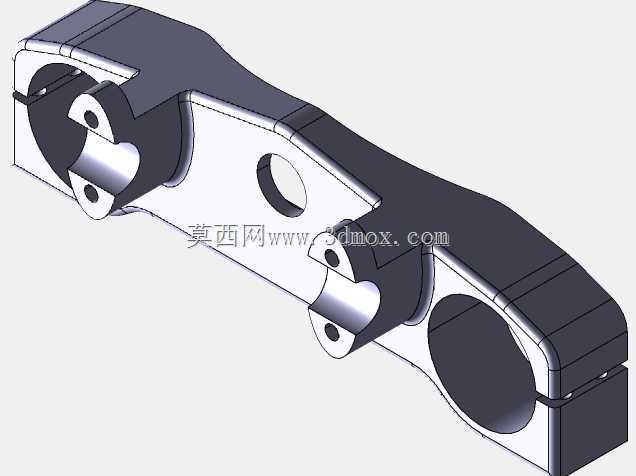

　　建模过程中首先明确的是安装边界尺寸，夹持孔的内径匹配常规两轮车32mm直径的前叉立管，两个夹持孔的中心距严格按照常规代步车110mm的头管安装间距设定，保证夹具装车后不需要额外修改车架原有安装位，夹持臂的厚度设置为8mm，选用6061铝合金常用的结构参数做建模基准，既保证夹持强度，也不会过度增加车头部分的重量。夹持面的内侧没有做光滑直面设计，而是预留了0.2mm的微变形余量，当螺栓锁紧时，夹持臂可以产生微小的弹性形变，完全贴合前叉立管的外圆柱面，避免出现线接触导致的应力集中，长期使用也不会因为路面振动导致螺栓松动。

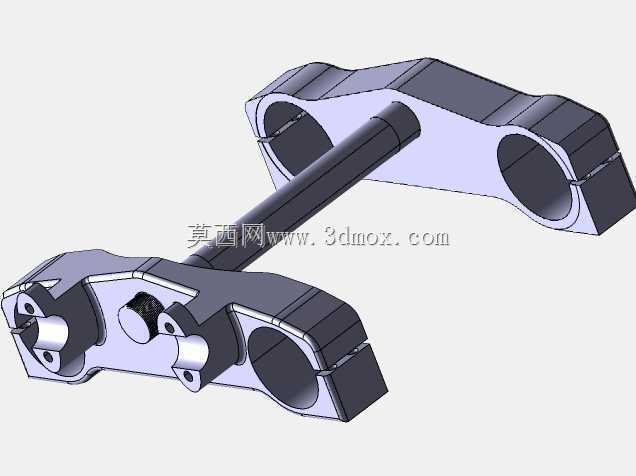

　　中间的贯穿连接轴采用过盈配合的装配关系建模，轴的两端分别与上下夹持臂的轴孔做定位，装配时不需要额外焊接，只需要通过两端的锁紧螺栓施加预紧力，就能让上下夹持臂同步抱紧两根前叉立管，相比传统的分体式双抱箍结构，这种三重夹持的设计可以让两个立管的受力始终保持一致，转向时不会出现单侧夹持力过载的情况。从功能特性来看，这款夹具的三个夹持点位分别对应前叉的左右立管以及中间的连接加强位，锁紧后可以将前叉与车架头管的连接刚度提升40%左右，尤其适合经常经过非铺装路面的通勤车型，能够有效减少转向时的旷量反馈，提升骑行时的车头指向精度。

　　设计时也充分考虑了装配工艺性，所有的螺栓安装位都预留了标准内六角扳手的操作空间，夹持臂的外边缘做了R3的圆角过渡，避免装车后出现尖锐边角磕碰骑行者的问题，夹持臂上的减重槽是在完成结构应力校核后添加的，在不降低整体结构强度的前提下，尽可能减少零件的整体重量，符合两轮车轻量化的设计趋势。建模过程中所有的配合面都按照实际机加工的公差要求做了基准设定，轴孔的同轴度公差控制在0.05mm以内，保证加工完成后零件可以顺利装配，不需要额外做修配调整。

　　从实际应用的角度出发，这类夹具结构不仅可以用在民用自行车上，经过尺寸参数调整后，也可以适配电动踏板车、轻型电动摩托车的前叉连接结构，只需要调整夹持孔的内径、夹持臂的中心距以及连接轴的直径，就可以匹配不同载荷等级的车型需求。建模时没有做过多的冗余结构，所有的结构特征都服务于夹持可靠性、装配便利性以及轻量化三个核心设计目标，没有添加无实际功能的装饰性结构，完全按照量产零件的设计逻辑完成三维建模，每一处倒角、每一个孔位的尺寸都对应实际加工的工艺要求，能够直接作为结构设计的参考模型，用于同类夹持连接件的开发工作，也可以作为机械设计教学中典型的抱箍类夹持结构案例，帮助初学者理解过盈配合、螺栓预紧力、应力分散等结构设计要点。
