星型排布活塞连杆径向发动机装配结构

　　这套径向排布的活塞连杆装配结构，是早期航空活塞动力、小型紧凑型动力单元中极具代表性的核心传动构型，和直列、V型动力排布的逻辑完全不同，所有活塞以中心曲柄轴为圆心呈放射状均匀分布，单圈可布置5-9个气缸，在同等排量下能大幅压缩动力单元的轴向尺寸，非常适合对安装径向空间有冗余、但轴向长度受限的搭载场景。早年轻型螺旋桨飞机普遍采用这类结构，就是因为它能在机头极小的轴向长度内集成大排量动力输出，同时迎风面的散热条件更优，不需要额外布置复杂的水冷管路，依靠迎面气流就能完成气缸散热，大幅降低动力系统的自重和故障点。

　　从实际功能逻辑来看，这套装配结构的核心是把多个活塞的往复直线运动，通过连杆统一汇聚到中心曲柄销上，转化为曲轴的旋转扭矩输出。和直列发动机每个活塞对应独立曲柄销的设计不同，径向构型的所有连杆大头都共同铰接在同一个中心曲柄销上，这就对连杆的长度公差、活塞销孔的同轴度、中心曲柄的回转精度提出了极高要求——只要其中一个连杆的长度存在超差，整个圆周上的活塞运动时序就会出现错位，轻则引发运转振动超标，重则出现活塞撞缸、连杆断裂的严重故障。设计过程中首先要确定的是曲柄回转半径，这个参数直接决定了活塞的行程长短，结合预设的气缸缸径就能算出单缸排量，再根据布置的气缸数量得到总排量，匹配目标动力输出需求。

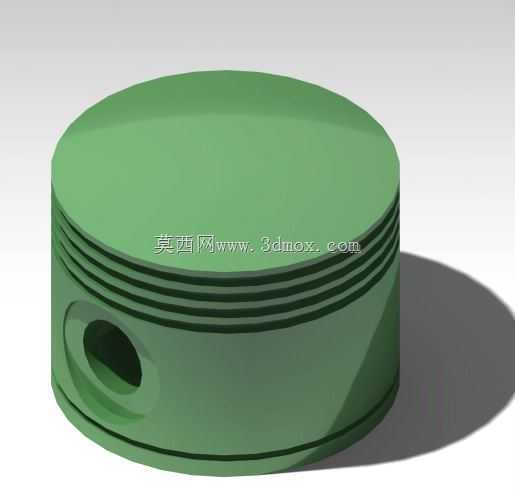

　　安装边界的考量上，这类径向结构的最大外轮廓尺寸由活塞处于外止点时的最外侧圆周决定，设计时需要给气缸套、散热鳍片预留足够的安装空间，同时要保证活塞运动到内止点时，连杆和中心曲柄室的壳体不会发生运动干涉。中心部位的曲柄轴安装座需要预留轴承安装位，通常采用深沟球轴承承受径向载荷，同时搭配推力轴承承受运转过程中产生的轴向窜动力，保证动力输出轴的回转稳定性。每个活塞的销孔和连杆小头的配合间隙需要严格控制在公差带范围内，活塞上的活塞环槽尺寸要和配套的气环、油环匹配，保证气缸工作时的密封性，避免做功过程中燃气泄漏导致动力下降。

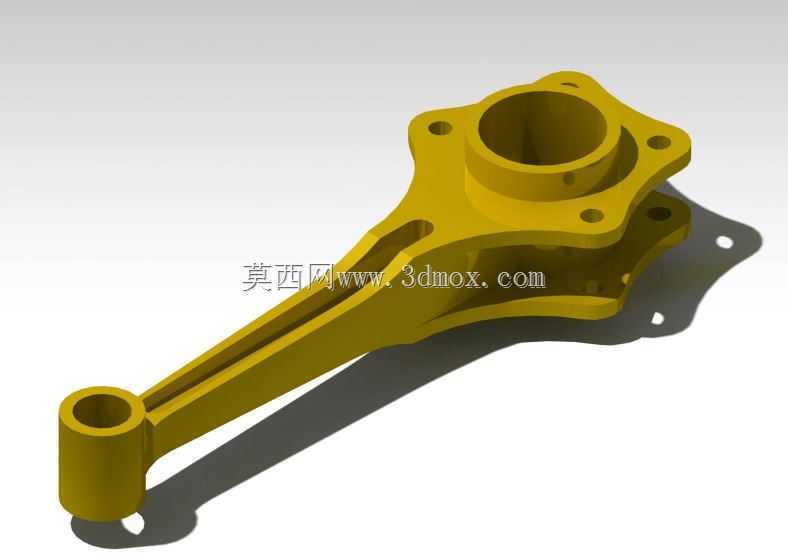

　　从结构特性来看，这种放射状排布的活塞连杆组，在运转时的动平衡特性比同排量的单缸、双缸结构更优，因为多个活塞在圆周方向对称布置，往复运动产生的惯性力可以在中心位置相互抵消大部分，不需要额外加装体积庞大的平衡轴就能实现较低的运转振动。但这种结构也存在对应的设计难点：由于所有连杆共用一个曲柄销，连杆大头的铰接结构需要采用分片式设计，主连杆直接固定在曲柄销上，其余副连杆通过铰接销连接在主连杆的大头凸缘上，这种设计能避免多个连杆大头在同一销位上出现装配干涉，但也对铰接部位的润滑提出了更高要求，需要在曲柄轴内部设计专用的润滑油道，将压力机油输送到每个铰接摩擦副位置，避免高速运转时出现干磨烧蚀。

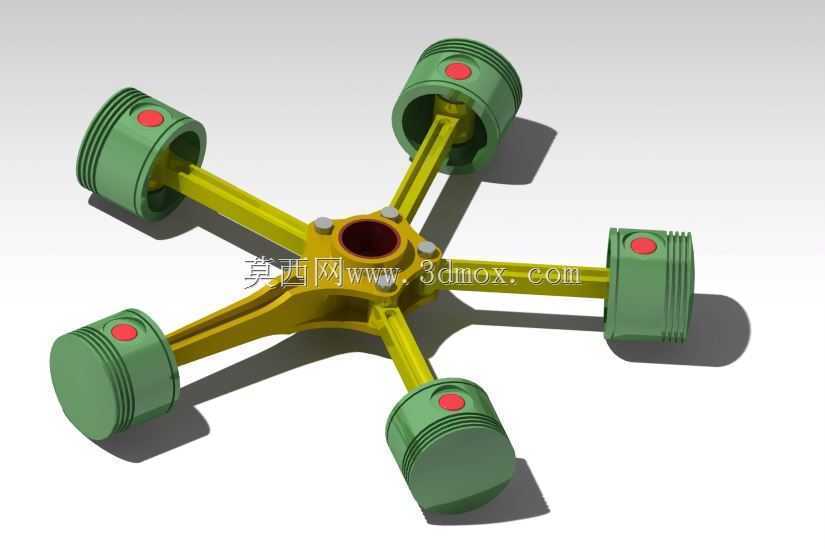

　　实际应用场景中，这类结构除了轻型航空动力之外，也被用在部分小型固定式发电机组、紧凑型特种作业动力设备上，尤其是对动力单元轴向尺寸要求苛刻的场合，径向结构的优势是直列构型无法替代的。设计建模过程中，需要先搭建中心曲柄的回转基准，再根据气缸排布的数量计算每个连杆的分布角度，以5缸结构为例，相邻两个连杆之间的夹角为72度，每个活塞的运动轴线都严格通过曲柄轴的回转中心，不能出现角度偏移，否则会导致活塞在气缸内出现偏磨，缩短气缸和活塞环的使用寿命。活塞顶部的燃烧室凹坑结构需要和气缸盖的燃烧室形状匹配，保证压缩比符合设计要求，连杆杆身采用工字型截面设计，在保证结构强度的前提下尽可能降低往复运动部件的重量，减少惯性力带来的运转冲击。

　　安装配合层面，每个气缸的安装定位面都需要和中心曲轴箱的对应安装止口精准配合，保证气缸轴线和活塞运动轴线完全重合，气缸和曲轴箱之间的密封垫厚度要统一，避免因为密封垫厚度差异导致活塞实际行程出现偏差，影响压缩比的一致性。中心曲柄的动平衡校准是整个装配结构设计的关键环节，需要在曲柄的对应位置设计去重平衡块，将整个回转组件的不平衡量控制在允许范围内，避免高速运转时产生剧烈振动损坏连接部件。这套装配模型完整还原了活塞、连杆、中心曲柄的配合关系，所有运动部件的干涉检查都已完成，可直接用于动力构型的原理验证、结构教学演示以及相关产品的改型设计参考。
